Ippon Intatum RT — трёхфазный онлайн ИБП 10-40 кВА для серверной

Трёхфазный онлайн ИБП двойного преобразования с 7-дюймовым сенсорным экраном, для небольших серверных и систем безопасности; батареи — отдельными модулями.

Модели семейства

Intatum RT 10K10000 ВА / 10000 Вт, батарея — внешние модули (отдельно).

Топология	Онлайн
Полная / активная мощность	10000 ВА / 10000 Вт
Номинальное напряжение	380/400/415 В
Форма напряжения	Чистая синусоида
Резервирование	до 8 шт. в параллельной системе
Размер (ШхВхГ) / вес нетто	440 х 130 х 726 мм / 25 кг
Уровень шума	51 дБ

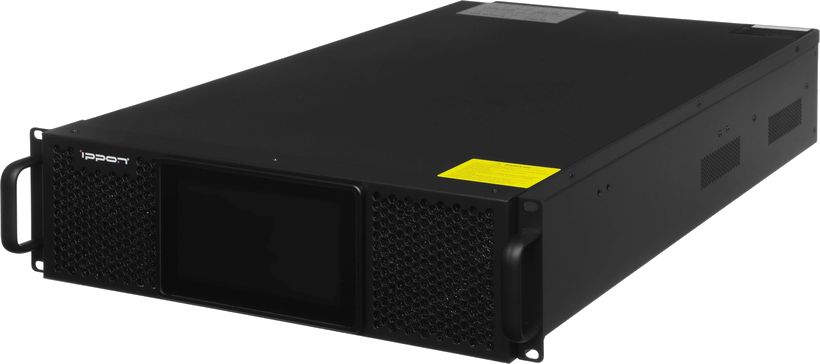

Intatum RT 20K20000 ВА / 20000 Вт, батарея — внешние модули (отдельно).

Топология	Онлайн
Полная / активная мощность	20000 ВА / 20000 Вт
Номинальное напряжение	380/400/415 В
Форма напряжения	Чистая синусоида
Резервирование	до 8 шт. в параллельной системе
Размер (ШхВхГ) / вес нетто	440 х 130 х 726 мм / 30 кг
Уровень шума	53 дБ

Intatum RT 40K40000 ВА / 40000 Вт, батарея — внешние модули (отдельно).

Топология	Онлайн
Полная / активная мощность	40000 ВА / 40000 Вт
Номинальное напряжение	380/400/415 В
Форма напряжения	Чистая синусоида
Резервирование	до 8 шт. в параллельной системе
Размер (ШхВхГ)	440 х 130 х 726 мм
Уровень шума	58 дБ

Как это работает и подключается

Мониторинг и управление — через 7-дюймовый сенсорный ЖК-экран, USB, RS-232, RS-485; предусмотрен слот для опциональных карт (например, SNMP).
Время автономии обеспечивают отдельно приобретаемые батарейные модули Intatum RT/RTM.
Есть функция холодного старта и разъём EPO (аварийное отключение питания); программируемые сухие контакты для интеграции с диспетчеризацией.
Ток зарядки регулируемый: 1-5 А или 1-15 А в зависимости от модели.

Монтаж

Выход — клеммный блок, вход — клеммный блок (трёхфазное подключение 380/400/415 В).
Устанавливать с принудительным охлаждением, степень защиты корпуса IP20.
Батарея — внешняя (не встроена в корпус ИБП), приобретается отдельно как батарейный модуль Intatum RT/RTM.

Примеры

Небольшая серверная или ЦОД

Производитель указывает применение в составе небольших серверных и инженерных систем, включая ЦОД, медицинские учреждения, производство и системы безопасности.

Масштабирование мощности

До восьми ИБП можно объединить в одну параллельную систему для увеличения суммарной мощности и резервирования.

Частые вопросы

Входит ли батарея в комплект Intatum RT?

Нет, время автономии обеспечивают отдельно приобретаемые батарейные модули Intatum RT/RTM.

Можно ли объединить несколько ИБП для увеличения мощности?

Да, до восьми ИБП можно объединить в одну параллельную систему через параллельные порты.

Нюансы и грабли

Батареи не входят в комплект ИБП — их нужно заказывать отдельно (модуль Intatum RT/RTM), иначе время автономии будет нулевым.
При перегрузке в режиме от батареи ИБП отключится, если недоступна сеть байпаса, либо переключится на байпас, если напряжение байпаса в допустимом диапазоне — уточняйте схему подключения байпаса при проектировании.
Тепловыделение растёт пропорционально мощности (1860-7441 БТЕ/час при питании от сети) — учитывайте это при расчёте вентиляции серверной.
