Ippon IP — необслуживаемые свинцово-кислотные аккумуляторы 6 В/12 В

Герметичные AGM-аккумуляторы общего назначения для ИБП, ППК и прочей аппаратуры с резервным питанием: от 4,5 до 200 Ач, буферный и циклический режим заряда.

Модели семейства

IP 6-4.56 В, 4,5 Ач — для малогабаритных ППК и извещателей.

Напряжение	6 В
Ёмкость	4,5 Ач
Клемма	T1/T2
Начальный ток заряда	не менее 1.35 А
Буферный режим заряда	6.75-6.9 В
Циклический режим заряда	7.2-7.5 В
Размер (ШхВхГ)	47 х 106 х 70 мм
Вес нетто	0.72 кг

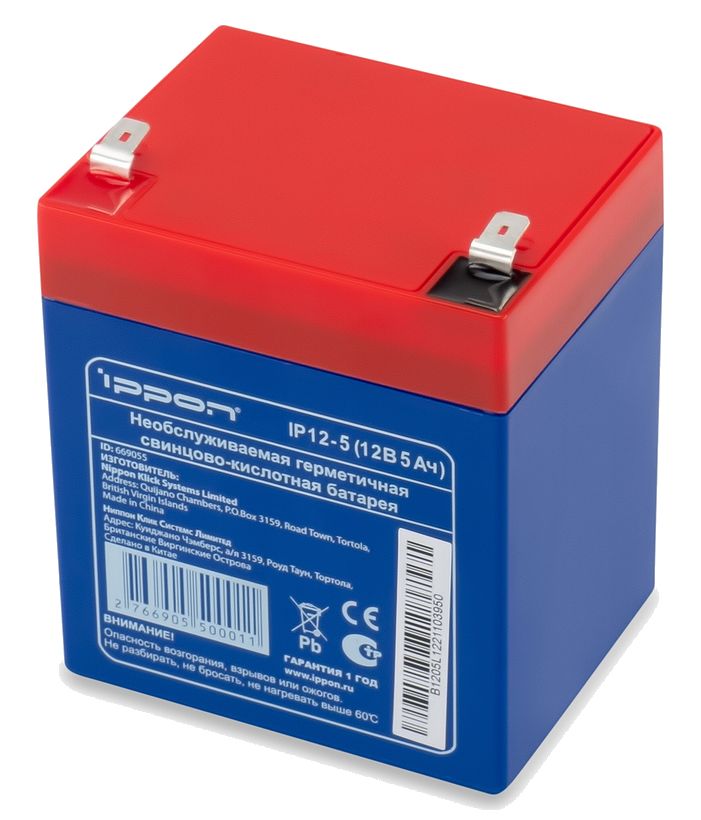

IP 12-512 В, 5 Ач — для ППК и малых ИБП.

Напряжение	12 В
Ёмкость	5 Ач
Клемма	T1
Начальный ток заряда	не менее 1.5 А
Буферный режим заряда	13.5-13.8 В
Циклический режим заряда	14.4-15.0 В
Размер (ШхВхГ)	70 х 107 х 90 мм
Вес нетто	1.65 кг

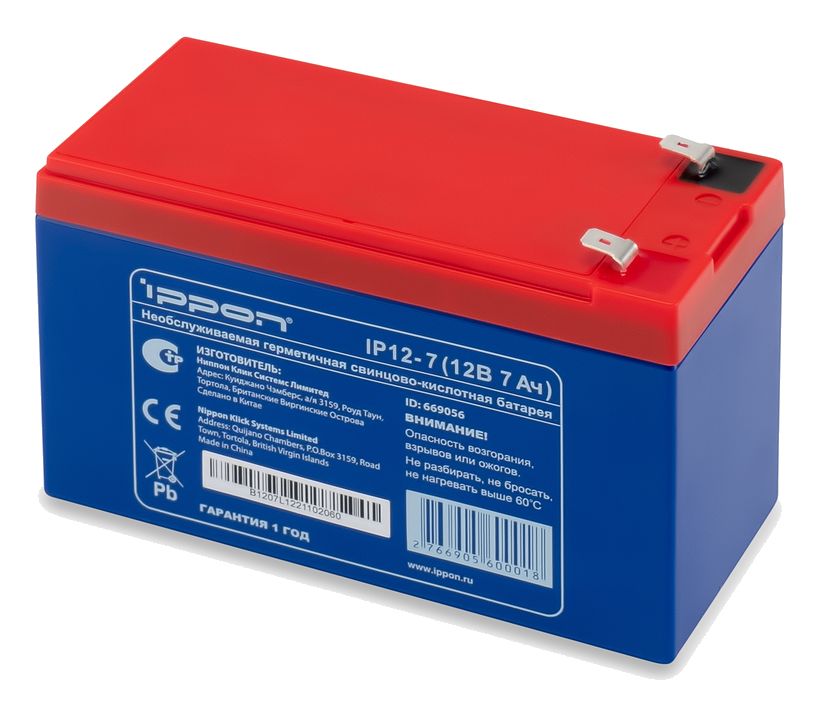

IP 12-712 В, 7 Ач — распространённый номинал для ППК и охранных панелей.

Напряжение	12 В
Ёмкость	7 Ач
Клемма	T2
Начальный ток заряда	не менее 2.1 А
Буферный режим заряда	13.5-13.8 В
Циклический режим заряда	14.4-15.0 В
Размер (ШхВхГ)	65 х 99.5 х 151 мм
Вес нетто	2.17 кг

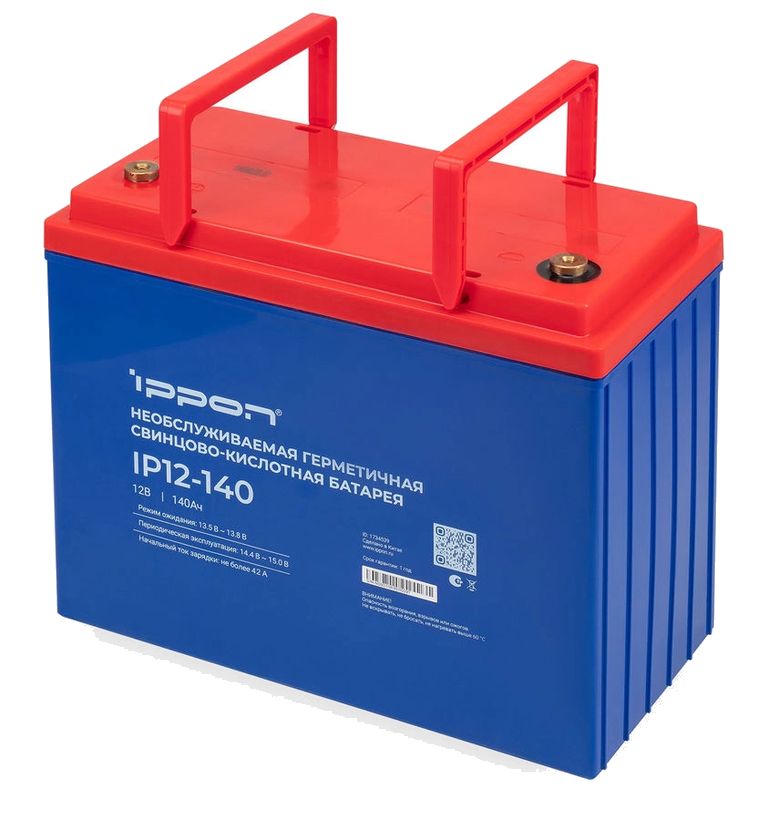

IP 12-14012 В, 140 Ач — для батарейных шкафов ИБП и АБ большой ёмкости.

Напряжение	12 В
Ёмкость	140 Ач
Клемма	M8
Начальный ток заряда	не более 42 А
Режим ожидания (заряд)	13.5-13.8 В
Периодическая эксплуатация (заряд)	14.4-15.0 В
Размер (ШхВхГ)	172 х 280 х 345 мм
Вес нетто	41.2 кг

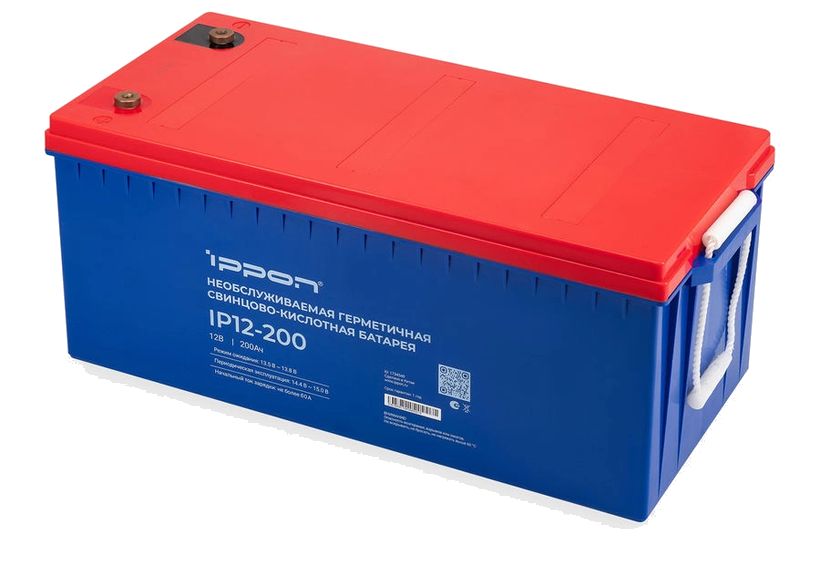

IP 12-20012 В, 200 Ач — для батарейных шкафов ИБП и АБ большой ёмкости.

Напряжение	12 В
Ёмкость	200 Ач
Клемма	M8
Начальный ток заряда	не более 60 А
Режим ожидания (заряд)	13.5-13.8 В
Периодическая эксплуатация (заряд)	14.4-15.0 В
Размер (ШхВхГ)	240 х 224 х 522 мм
Вес нетто	59.8 кг

Как это работает и подключается

Руководство относит батареи к буферному режиму (телекоммуникация, аварийное электропитание, ИБП, пожарные и охранные системы, лифты, медицинское оборудование) и к циклическому режиму (переносное освещение, электроинструмент, кабельное ТВ).
Батарея необслуживаемая: контроль уровня электролита и доливка воды не требуются, конструкция герметична.

Монтаж

Транспортировать и хранить аккумулятор вертикально, предохранительными клапанами вверх; не поднимать за клеммы.
При установке на стеллаж или в шкаф оставлять свободное пространство 5-10 мм между батареями для вентиляции и охлаждения.
Избегать установки рядом с источниками тепла (трансформатор, радиатор) — это снижает срок службы батареи.
Монтаж и замену батарей должен выполнять только квалифицированный персонал; при работе снять металлические украшения, использовать изолированный инструмент.
Соблюдать полярность при подключении; после монтажа измерить напряжение сборки перед подключением нагрузки.
Максимальный ток заряда — не более 0.3Сн (Сн — ток, численно равный номинальной ёмкости в Ач); при хранении подзаряжать каждые 1,5-9 месяцев в зависимости от температуры (чем выше температура хранения, тем чаще).

Примеры

Замена АКБ в ППК

Небольшая ёмкость (IP 6-4.5, IP 12-5, IP 12-7) — типовая замена батареи в приёмно-контрольном приборе или малом ИБП.

Батарейный шкаф ИБП

IP 12-140 и IP 12-200 — крупная ёмкость для батарейных блоков ИБП и систем аварийного электропитания.

Частые вопросы

Чем отличаются модели IP 12-5 и IP 12-7?

Ёмкостью (5 и 7 Ач соответственно), типом клеммы (T1 против T2) и габаритами корпуса — по паспорту это разные типоразмеры одной линейки.

Нужно ли обслуживать батарею во время эксплуатации?

Нет, батарея необслуживаемая: контроль уровня электролита и доливка воды не требуются. Ежедневно достаточно визуально проверять корпус и клеммные соединения.

Как часто подзаряжать батарею при хранении?

По паспорту — каждые 9 месяцев при 20°C и ниже, каждые 6 месяцев при 20-30°C, каждые 3 месяца при 30-40°C и каждые 1,5 месяца при 40-50°C.

Нюансы и грабли

Разные модели линейки IP различаются номиналом, типом клеммы (T1, T2 или M8) и габаритами — при замене сверяйте точный номинал по паспорту, а не только напряжение.
Нельзя разряжать батарею током менее 0.05Сн — длительный слаборазрядный режим ведёт к деградации ёмкости.
Конечное напряжение разряда зависит от тока разряда (1.75 В/эл при 0.05-0.2Сн, до 1.30 В/эл при токе более 1Сн) — более глубокий разряд сокращает срок службы.
