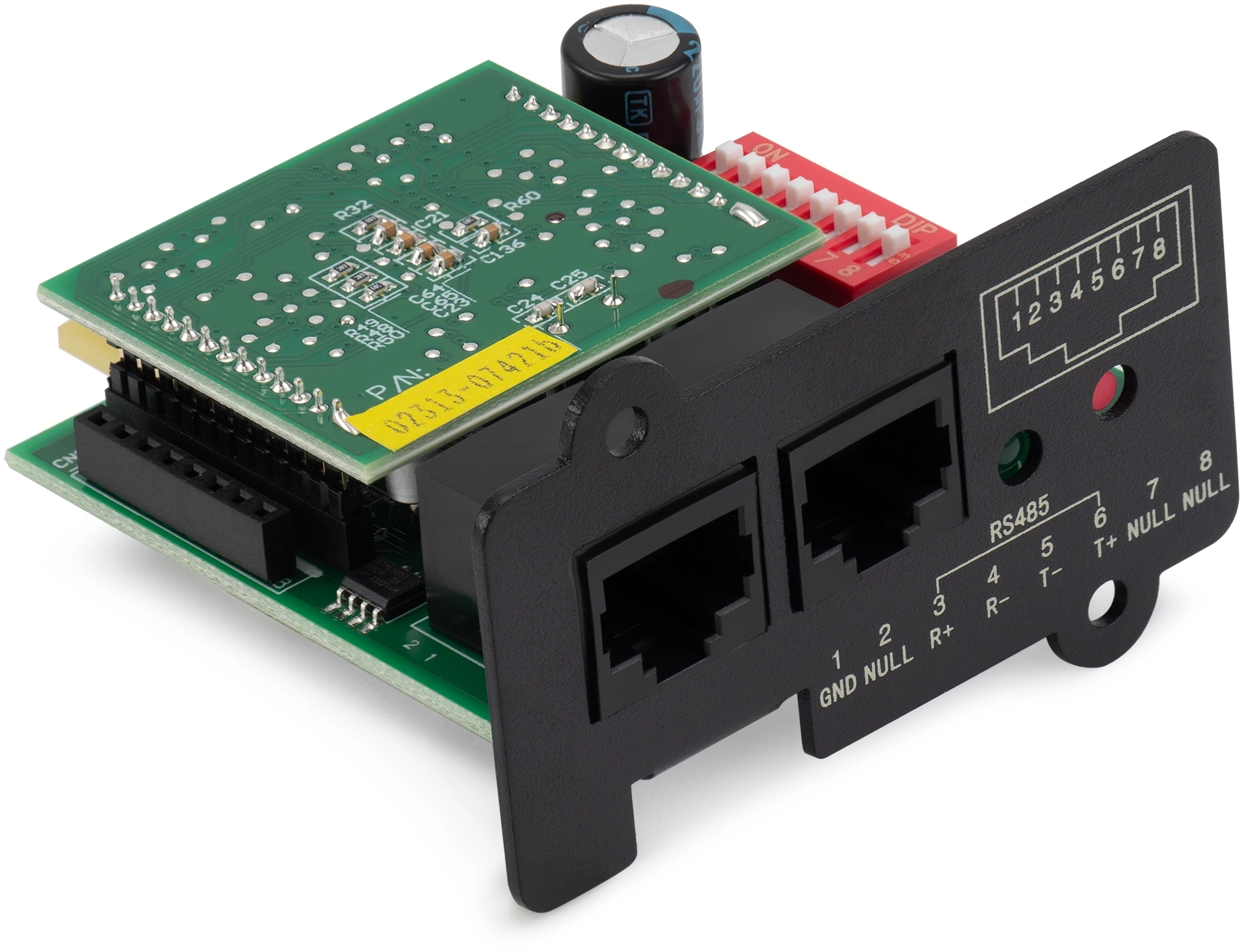

Ippon Modbus Mini Card — модуль удалённого мониторинга ИБП по Modbus

Дополнительный модуль в слот сетевой карты ИБП: преобразует сигнал RS232 от ИБП в RS485 и позволяет мониторить и управлять несколькими ИБП по протоколу Modbus.

Модели семейства

Modbus Mini CardУстанавливается в слот сетевой карты ИБП линеек Innova II/RT/Unity, Smart Winner II; два порта RJ45.

Назначение	преобразование RS232 (от ИБП) в RS485, удалённый мониторинг и управление несколькими ИБП по Modbus

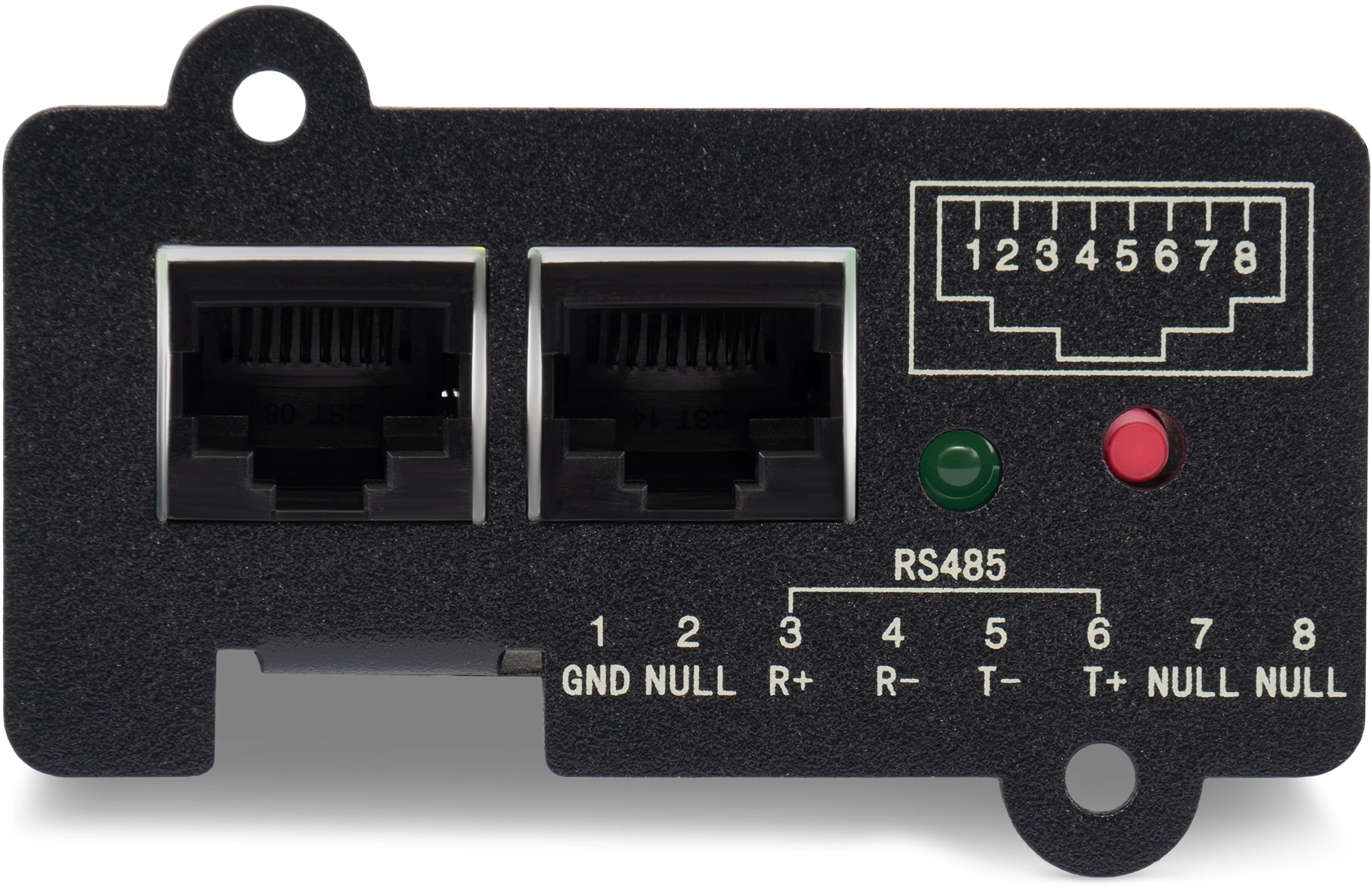

Порты	2 х RJ45
Адрес модуля (DIP-переключатель SW1)	0-255
Разрядность адреса	8-разрядное двоичное число
Совместимые модели	Innova II, Innova II Euro, Innova G2 L, Innova G2 Euro L, Innova T II, Innova T II L, Innova RT II, Innova RT II New, Innova Unity RT 3-3, Innova Unity RT 3-3 PM, Smart Winner II, Smart Winner II L, Smart Winner II Euro
Гарантийный срок	2 года
Срок службы	до 3 лет

Как это работает и подключается

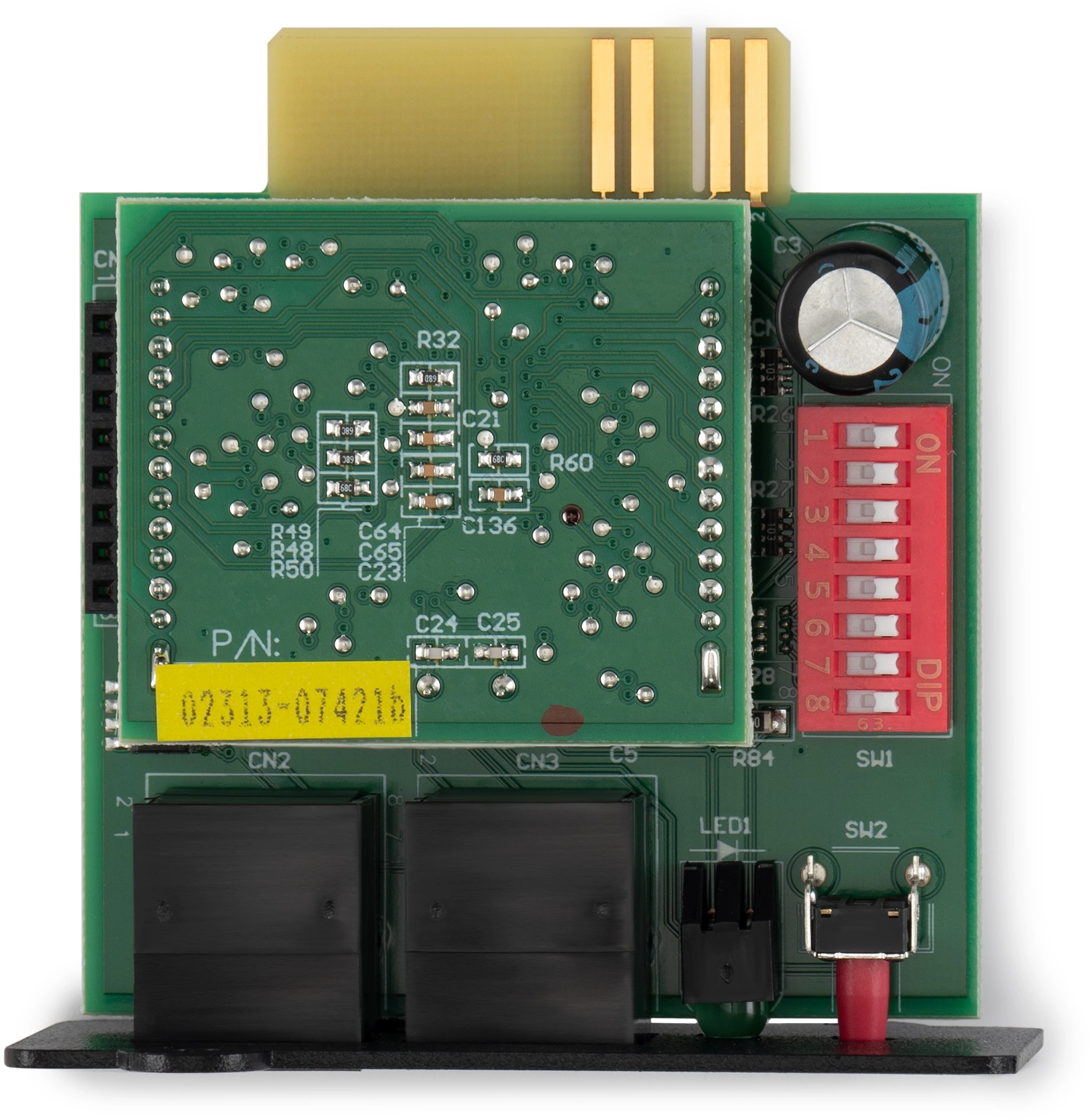

Адрес модуля задаётся 8-битным DIP-переключателем SW1: младший бит — контакт 1, старший — контакт 8; положение «ON» соответствует «0», «OFF» — «1». Пример из РЭ: адрес 38 в двоичном виде — 00100110.
Адрес модуля не может повторяться, если используется несколько модулей одновременно.
Преобразователь RS485-RS232 в комплект поставки не входит и приобретается отдельно — большинство компьютеров оснащены интерфейсом RS232, поэтому для передачи сигналов RS485 в ПК нужен такой преобразователь.

Монтаж

Перед установкой открыть крышку слота для сетевой платы на ИБП, вставить модуль в слот и прикрутить винтами держатель модуля.
Соединить модуль с ПК по схеме подключения из РЭ, установить на компьютер ПО для мониторинга нескольких ИБП (с сайта ippon.ru/support/documentation/).

Примеры

Мониторинг нескольких ИБП по Modbus

РЭ описывает установку ПО для мониторинга нескольких ИБП, оборудованных данным модулем, с сайта ippon.ru.

Частые вопросы

Нужен ли отдельный преобразователь интерфейса для Modbus Mini Card?

Да, преобразователь RS485-RS232 в комплект не входит и приобретается отдельно (по РЭ).

В каком диапазоне задаётся адрес модуля?

От 0 до 255, восьмиразрядным DIP-переключателем SW1 (по РЭ).

Нюансы и грабли

Модуль совместим только с перечисленным в РЭ списком моделей ИБП Innova и Smart Winner II — перед установкой сверять модель ИБП со списком.
Преобразователь RS485-RS232 нужно покупать отдельно — в комплекте модуля его нет.

Документация

Ippon — Модуль Modbus Mini Card, руководство пользователя
