Ippon · источники бесперебойного питания

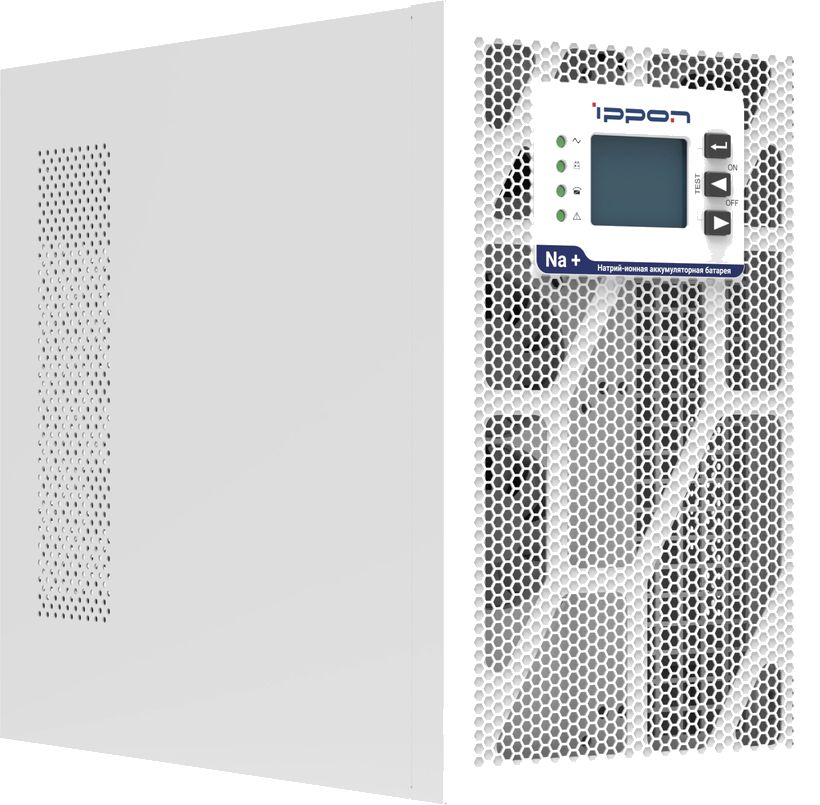

Ippon Na+ II TA 1000/2000/3000 — напольный ИБП двойного преобразования на натрий-ионных батареях

Напольный ИБП двойного преобразования (онлайн) с натрий-ионными батареями, автоматическим байпасом, ЖК-дисплеем и универсальным слотом для карт удалённого управления.

Модели семейства

Na+ II TA 10001000 ВА, батарея натрий-ионная 12В/6.4Ач х3 шт., корпус 165х220х275 мм.

Батарея	натрий-ионная, 12В/6.4Ач х 3 шт.
Выходы	8 розеток IEC C13
Вход	IEC C14 / Schuko
Стабильность напряжения (батарейный режим)	±1%
Стабильность частоты (батарейный режим)	±0.1%
КНИ (батарейный режим, линейная нагрузка)	< 3%
Диапазон входного напряжения при 50% нагрузке	110-300 В
Диапазон входного напряжения при 100% нагрузке	176-276 В
Время автономной работы при 70% нагрузке	10 мин.
Время заряда из состояния полного разряда (+25 °C)	менее 1 ч 20 мин.
Выключатель байпаса	10 А
Размеры (ШхВхГ)	165 х 220 х 275 мм
Вес (брутто)	14.35 кг
Уровень шума	< 50 дБ
Рабочая температура	от -20 до +40 °C
Температура хранения	от -30 до +60 °C
Влажность	0-95% без конденсации
Высота установки	0-4000 м
Гарантийный срок	3 года

Na+ II TA 20002000 ВА, батарея натрий-ионная 12В/6.4Ач х6 шт., корпус 190х320х390 мм.

Батарея	натрий-ионная, 12В/6.4Ач х 6 шт.
Выходы	8 розеток IEC C13
Вход	IEC C20 / Schuko
Время автономной работы при 70% нагрузке	10 мин.
Выключатель байпаса	16 А
Размеры (ШхВхГ)	190 х 320 х 390 мм

Na+ II TA 30003000 ВА, батарея натрий-ионная 12В/6.4Ач х8 шт.

Батарея	натрий-ионная, 12В/6.4Ач х 8 шт.
Выходы	8 розеток IEC C13
Время автономной работы при 100% нагрузке	5 мин.
Выключатель байпаса	20 А

Как это работает и подключается

Онлайн-топология с автоматическим байпасом: при перегрузке 102-110% в линейном режиме — переход на байпас через 30 мин, 110-130% — через 10 мин, 130-150% — через 30 с, свыше 150% — через 200 мс.
В режиме работы от батареи перегрузка отключает ИБП: 102-110% — через 1 мин, 110-130% — через 10 с, 130-150% — через 3 с, свыше 150% — через 200 мс.
Универсальный слот для опциональных карт и аварийное отключение питания (EPO); связь по RS-232 или USB, поддержка Windows 2000/2003/XP/Vista/2008, Windows 7/8/10, Linux, Mac и других ОС.

Монтаж

Выключатель байпаса рассчитан на ток, растущий с моделью: 10 А (1000), 16 А (2000), 20 А (3000) — учитывать при выборе номинала входной защиты.
Заряд из полностью разряженного состояния — менее 1 ч 20 мин при +25 °C.
На высоте выше 1000 м номинальная мощность ИБП снижается (таблица в РЭ), максимальная высота установки — 4000 м.

Примеры

Напольная установка у стойки/щита

Онлайн-топология с байпасом и натрий-ионными батареями — по РЭ пригоден там, где нужна автономность без стоечного монтажа.

Частые вопросы

Какая топология у Na+ II TA?

Двойного преобразования (онлайн) с автоматическим байпасом — по РЭ.

Сколько заряжается батарея после полного разряда?

Менее 1 ч 20 мин при температуре +25 °C (по РЭ).

Нюансы и грабли

Батарея натрий-ионная — не путать со свинцово-кислотными АКБ других линеек Ippon при замене.
У моделей 1000/2000/3000 разные корпуса и разный ток выключателя байпаса — характеристики одной модели нельзя переносить на другую без проверки паспорта.

Документация

Ippon — Na+ II TA 1000/2000/3000, руководство пользователя (RU)
Ippon — Na+ II TA 1000/2000/3000, руководство пользователя (KZ, дублирует RU)
