Ippon Na+ II TAE 1000/2000/3000 — напольный ИБП двойного преобразования с розетками Schuko
Напольный ИБП двойного преобразования (онлайн) на натрий-ионных батареях с розетками Schuko (вместо IEC C13 у линейки TA), байпасом и универсальным слотом для карт удалённого управления.
Модели семейства
Na+ II TAE 10001000 ВА, батарея натрий-ионная 12В/6.4Ач х3 шт., 3 розетки Schuko, корпус 165х220х275 мм.
| Батарея | натрий-ионная, 12В/6.4Ач х 3 шт. |
| Выходы | 3 розетки Schuko |
| Вход | IEC C14 / Schuko |
| Стабильность напряжения (батарейный режим) | ±1% |
| Стабильность частоты (батарейный режим) | ±0.1% |
| КНИ (батарейный режим, линейная нагрузка) | < 3% |
| Диапазон входного напряжения при 50% нагрузке | 110-300 В |
| Диапазон входного напряжения при 100% нагрузке | 176-276 В |
| Время автономной работы при 30% нагрузке | 28 мин. |
| Время автономной работы при 50% нагрузке | 15 мин. |
| Время автономной работы при 70% нагрузке | 10 мин. |
| Время заряда из состояния полного разряда (+25 °C) | менее 1 часа |
| Выключатель байпаса | 10 А |
| Размеры (ШхВхГ) | 165 х 220 х 275 мм |
| Уровень шума | < 50 дБ |
| Рабочая температура | от -20 до +40 °C |
| Температура хранения | от -30 до +60 °C |
| Гарантийный срок | 3 года |
Na+ II TAE 20002000 ВА, батарея натрий-ионная 12В/6.4Ач х6 шт., розетки Schuko, корпус 190х320х390 мм.
| Батарея | натрий-ионная, 12В/6.4Ач х 6 шт. |
| Вход | IEC C20 / Schuko |
| Время автономной работы при 30% нагрузке | 30 мин. |
| Время автономной работы при 50% нагрузке | 15 мин. |
| Время автономной работы при 70% нагрузке | 10 мин. |
| Выключатель байпаса | 16 А |
| Размеры (ШхВхГ) | 190 х 320 х 390 мм |

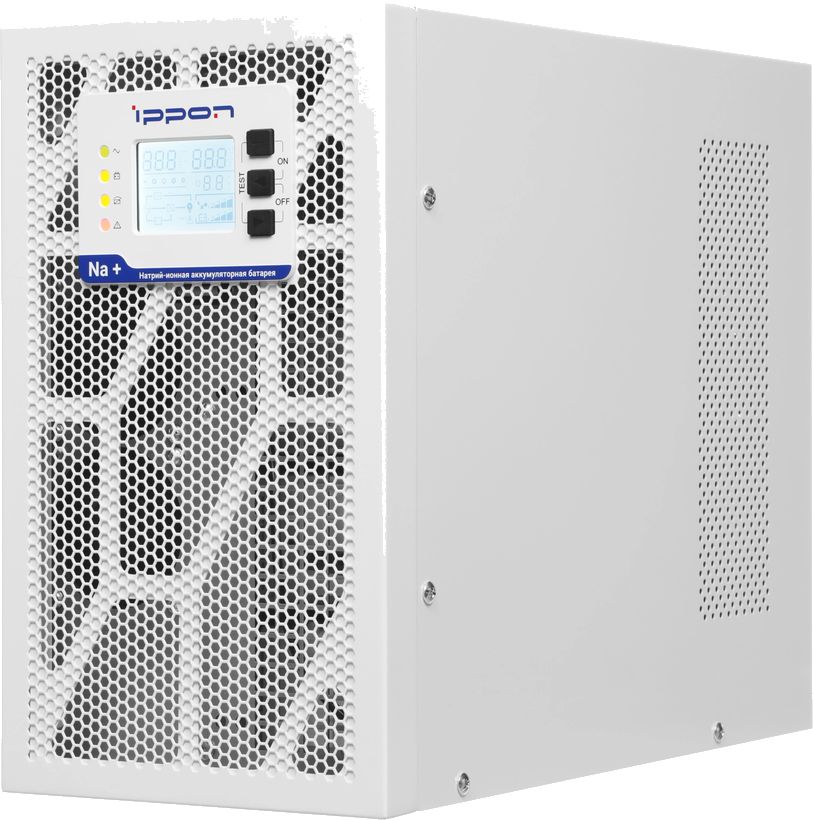

Na+ II TAE 30003000 ВА, батарея натрий-ионная 12В/6.4Ач х8 шт., 4 розетки Schuko.
| Батарея | натрий-ионная, 12В/6.4Ач х 8 шт. |
| Выходы | 4 розетки Schuko |
| Время автономной работы при 30% нагрузке | 26 мин. |
| Время автономной работы при 50% нагрузке | 14 мин. |
| Выключатель байпаса | 20 А |
Как это работает и подключается
- Онлайн-топология с автоматическим байпасом: при перегрузке 102-110% в линейном режиме — переход на байпас через 30 мин, 110-130% — через 10 мин, 130-150% — через 30 с, свыше 150% — через 200 мс.
- В режиме работы от батареи перегрузка отключает ИБП: 102-110% — через 1 мин, 110-130% — через 10 с, 130-150% — через 3 с, свыше 150% — через 200 мс.
- Универсальный слот для опциональных карт и аварийное отключение питания (EPO); связь по RS-232 и USB (длина кабеля USB в комплекте — 1200 мм), поддержка Windows 2000/2003/XP/Vista/2008, Windows 7/8/10, Linux, Mac и других ОС.
Монтаж
- Выключатель байпаса рассчитан на ток, растущий с моделью: 10 А (1000), 16 А (2000), 20 А (3000) — учитывать при выборе номинала входной защиты.
- Заряд из полностью разряженного состояния — менее 1 часа при +25 °C.
Примеры
Оборудование с вилками Schuko
В отличие от Na+ II TA (розетки IEC C13), у TAE выходные розетки типа Schuko — под евровилки без переходников.
Частые вопросы
Чем TAE отличается от TA той же мощности?
Типом выходных розеток: у TAE — Schuko (3 шт. у 1000, 4 шт. у 3000), у TA — 8 розеток IEC C13 (по РЭ).
Нюансы и грабли
- Батарея натрий-ионная — не путать со свинцово-кислотными АКБ других линеек Ippon при замене.
- Выходные розетки — Schuko, а не IEC C13 как у Na+ II TA той же мощности: при подборе кабелей питания для нагрузки уточнять модель.
Документация
- Ippon — Na+ II TAE 1000/2000/3000, руководство пользователя
