Ippon · источники бесперебойного питания
Ippon Na+ RTA — стоечные ИБП двойного преобразования на натрий-ионных батареях, 1000 ВА - 10 кВА
Стоечный ИБП двойного преобразования (онлайн) с натрий-ионными батареями, байпасом и универсальным слотом для карт удалённого управления; ширина корпуса под 19″ стойку — 440 мм.
Модели семейства
Na+ II RTA 10001000 ВА / 1000 Вт, батарея 12В/6.4Ач х 3 шт.
| Полная / активная мощность | 1000 ВА / 1000 Вт |
| Батарея | натрий-ионная, 12В/6.4Ач х 3 шт. |
| Выходы | 8 розеток IEC C13 |
| Вход | IEC C14 / Schuko |
| Стабильность напряжения (батарейный режим) | ±1% |
| Диапазон входного напряжения при 100% нагрузке | 176-276 В |
| Диапазон входного напряжения при 50% нагрузке | 110-300 В |
| Время автономной работы при 30% нагрузке | 28 мин. |
| Время автономной работы при 50% нагрузке | 15 мин. |
| Время автономной работы при 70% нагрузке | 10 мин. |
| Время автономной работы при 100% нагрузке | 5.5 мин. |
| Время заряда из состояния полного разряда (+25 °C) | менее 1 ч 20 мин. |
| Размеры (ШхВхГ) | 440 х 85 х 355 мм |
| Влажность | 20-95% без конденсации |
| Гарантийный срок | 3 года |

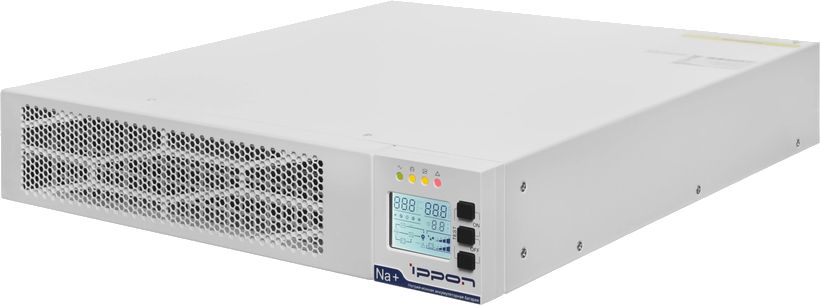

Na+ II RTA 20002000 ВА / 2000 Вт, батарея 12В/6.4Ач х 6 шт.
| Полная / активная мощность | 2000 ВА / 2000 Вт |
| Батарея | натрий-ионная, 12В/6.4Ач х 6 шт. |
| Выходы | 8 розеток IEC C13 |
| Вход | IEC C20 / Schuko |
| Время автономной работы при 30% нагрузке | 30 мин. |
| Время автономной работы при 50% нагрузке | 15 мин. |
| Время автономной работы при 70% нагрузке | 10 мин. |
| Время автономной работы при 100% нагрузке | 5.5 мин. |
| Размеры (ШхВхГ) | 440 х 85 х 485 мм |

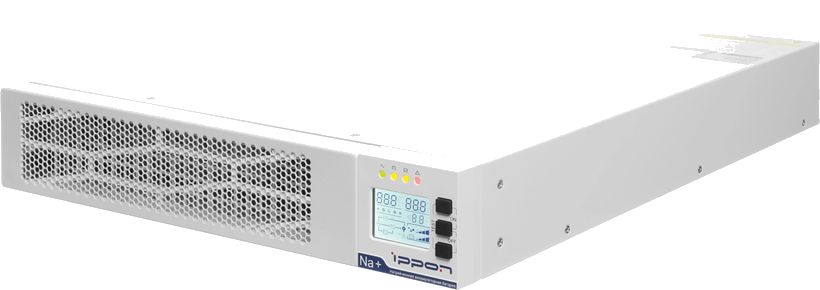

Na+ II RTA 30003000 ВА / 3000 Вт, батарея 12В/6.4Ач х 8 шт.
| Полная / активная мощность | 3000 ВА / 3000 Вт |
| Батарея | натрий-ионная, 12В/6.4Ач х 8 шт. |
| Выходы | 8 розеток IEC C13 |
| Время автономной работы при 30% нагрузке | 26 мин. |
| Время автономной работы при 50% нагрузке | 14 мин. |
| Время автономной работы при 100% нагрузке | 5 мин. |
| Размеры (ШхВхГ) | 440 х 85 х 565 мм |
Na+ RTA 6K6000 ВА, комплект с выносным блоком распределения питания (розетки IEC 10А х4).
| Батарей по умолчанию | 20 шт. |
| Стабильность напряжения (батарейный режим) | ±1% |
| Стабильность частоты (батарейный режим) | ±0.1% |
| КНИ (батарейный режим, линейная нагрузка) | < 3% |
| Диапазон входного напряжения при 50% нагрузке | 110-300 В |
| Диапазон входного напряжения при 100% нагрузке | 176-276 В |
| Выносной блок распределения питания | розетки IEC 10А х 4 шт., 440х85х85 мм |
| Влажность | 0-95% без конденсации |
| Рабочая температура (блок распределения) | от -20 до +40 °C |
| Температура хранения (блок распределения) | от -30 до +60 °C |
| Масса брутто комплекта | 47.5 кг |
| Гарантийный срок | 3 года |
Na+ RTA 10K10 кВА, комплект с выносным блоком распределения питания (розетки IEC 16А х2).
| Выносной блок распределения питания | розетки IEC 16А х 2 шт., 440х85х85 мм |
| Масса брутто комплекта | 48 кг |
| Гарантийный срок | 3 года |
Как это работает и подключается
- Онлайн-топология с автоматическим байпасом: при перегрузке 102-110% в линейном режиме — переход на байпас через 30 мин, 110-130% — через 10 мин, 130-150% — через 30 с, свыше 150% — через 200 мс (для 6К) / 500 мс (для 10К).
- В режиме работы от батареи перегрузка отключает ИБП: 102-110% — через 1 мин (6К) / 10 мин (10К), 110-130% — через 10 с (6К) / 1 мин (10К), 130-150% — через 3 с (6К) / 10 с (10К), свыше 150% — через 200 мс (6К) / 500 мс (10К).
- Универсальный слот для опциональных карт и порт аварийного отключения питания (EPO); поддерживаются Windows 2000/2003/XP/Vista/2008, Windows 7/8/10, Linux, Mac и другие ОС по RS-232 или USB.
- Длина USB-кабеля в комплекте — 1200 мм; для Na+ RTA 6K/10K длина кабеля RJ-45 к выносному блоку распределения — 1000 мм.
Монтаж
- Для Na+ RTA 6K/10K номинальная мощность подключённого PDU снижается с высотой: на высоте 1000 м — 100%, далее до 5000 м — падение до 67% (по таблице РЭ).
- Для настройки функций через ЖК-экран ИБП нужно перевести в режим байпаса.
- Число подключённых батарей для Na+ RTA 6K/10K по умолчанию — 20 шт.
Примеры
Серверная стойка / микро-ЦОД
19″-корпус (440 мм), онлайн-топология с байпасом, натрий-ионные батареи — по РЭ пригоден для установки в стойку рядом с серверным/сетевым оборудованием.
Частые вопросы
Какая топология у ИБП Na+ RTA?
Двойного преобразования (онлайн) с автоматическим байпасом — по РЭ приведены отдельные таблицы порогов перехода на байпас и отключения при перегрузке.
Сколько времени ИБП Na+ II RTA 1000 держит нагрузку 50%?
15 минут по РЭ (батарея 12В/6.4Ач х3 шт., натрий-ионная).
Нюансы и грабли
- Батареи натрий-ионные — не путать со свинцово-кислотными АКБ других линеек Ippon при замене.
- У Na+ II RTA 1000/2000/3000 разная глубина корпуса (355/485/565 мм) — при подборе места в стойке уточнять модель.
- PDU у 6К и 10К различаются по выходным розеткам (IEC 10А х4 против IEC 16А х2) — не путать комплекты между моделями.
Документация
- Ippon — Na+ II RTA 1000/2000/3000, руководство пользователя (RU)
- Ippon — Na+ II RTA 1000/2000/3000, руководство пользователя (KZ, дублирует RU)
- Ippon — Na+ RTA 6K/10K, руководство пользователя
