Ippon Pacific II 1000/2000/3000 — ИБП с чистой синусоидой и ЖК-дисплеем

Напольный ИБП с чистой синусоидой на выходе, ЖК-дисплеем, слотом под опциональные карты RS232/удалённого управления и защитой телефонной линии по RJ-45.

Модели семейства

Pacific II 10008 розеток IEC C13 + 1 IEC C19, ЖК-дисплей, чистая синусоида.

Выходы	8 х IEC C13 + 1 х IEC C19
Форма выходного напряжения	чистая синусоида
Диапазон входного напряжения	165-290 В
Регулирование напряжения (AVR)	выход ~230 В ±10%; в диапазонах входа 197-207 В и 168-179 В выход может отличаться от 230 В ±10%
Защита от перегрузки (линейный режим/AVR)	>110% — сигнализация; >120% — немедленное отключение
Защита от перегрузки (от батареи)	>120% — немедленное отключение
Режим ECO	включается при изменении напряжения батареи ≤0,1 В и заряде 100%, выдержанных не менее 8 ч
Уровень шума	< 50 дБ
Рабочая температура	от 0 до +40 °C
Температура хранения	от -20 до +50 °C
Влажность (работа/хранение)	10-90% без конденсации
Высота установки	0-3000 м (снижение мощности на 1% на каждые 100 м выше 1000 м)
Суммарный ток утечки ИБП+нагрузка	не более 3.5 мА
Гарантийный срок	2 года
Срок службы	7 лет

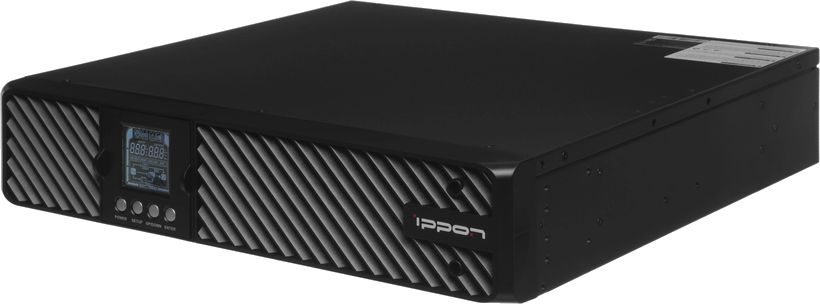

Pacific II 20008 розеток IEC C13 + 1 IEC C19, ЖК-дисплей, чистая синусоида.

Выходы	8 х IEC C13 + 1 х IEC C19
Диапазон входного напряжения	165-290 В
Уровень шума	< 50 дБ
Рабочая температура	от 0 до +40 °C

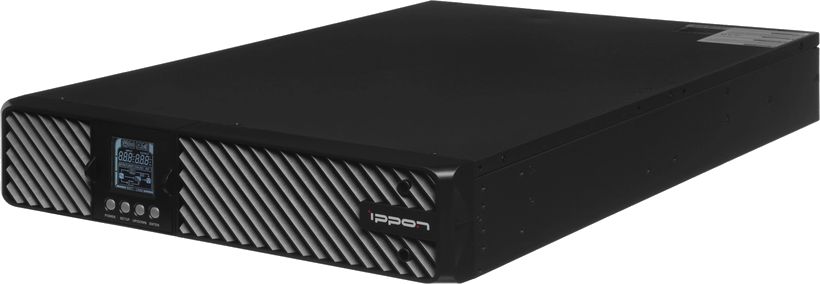

Pacific II 30008 розеток IEC C13 + 1 IEC C19, ЖК-дисплей, чистая синусоида.

Выходы	8 х IEC C13 + 1 х IEC C19
Диапазон входного напряжения	165-290 В
Уровень шума	< 50 дБ
Рабочая температура	от 0 до +40 °C

Как это работает и подключается

Есть слот для опциональных карт (RS232 и др.) и порт удалённого аварийного отключения (REPO).
ЖК-дисплей с подсветкой показывает входное и выходное напряжение, нагрузку, остаток заряда батареи и значок источника питания (сеть/батарея).
Поддерживается холодный старт — ИБП можно запустить от батареи без подключения к сети переменного тока.

Монтаж

РЭ (правила безопасности) требует защищать питающую линию автоматом на 10 А для моделей 850 Вт/1 кВт/1,5 кВт и на 16 А для моделей 2 кВт/3 кВт этой линейки.
Сумма токов утечки ИБП и подключённого оборудования при вводе в эксплуатацию не должна превышать 3,5 мА.
На высоте выше 1000 м номинальная выходная мощность снижается на 1% на каждые 100 м подъёма.

Примеры

Серверная/стойка с чувствительной аппаратурой

Чистая синусоида на выходе и AVR — паспорт заявляет защиту от сбоев питания, провалов и скачков напряжения, линейного шума и высоковольтных импульсов.

Частые вопросы

Какая форма выходного напряжения у Pacific II?

Чистая синусоида (по РЭ), в отличие от модифицированной синусоиды младших линеек Ippon.

Сколько розеток на ИБП?

8 розеток IEC C13 и 1 розетка IEC C19 (по РЭ).

Нюансы и грабли

В узких диапазонах входного напряжения (197-207 В и 168-179 В) выходное напряжение может выходить за пределы 230 В ±10% — это особенность AVR, а не неисправность.
Режим ECO включается только после не менее 8 часов стабильного 100% заряда — не путать с обычным линейным режимом при оценке КПД.

Документация

Ippon — Pacific II 1000/2000/3000, руководство пользователя (RU)
Ippon — Pacific II 1000/2000/3000, руководство пользователя (KZ, дублирует RU)
