Ippon Smart Winner II 1000-3000 — линейно-интерактивный ИБП с чистой синусоидой, 19" / напольный
Линейно-интерактивный ИБП с чистой синусоидой на выходе, металлическим корпусом под 19" стойку (2U) или напольную установку, RS-232/USB/SNMP и опциональным EPO.
Модели семейства
Smart Winner II 10001000 ВА / 900 Вт, 4 выхода IEC, без поддержки внешнего батарейного модуля.
| Максимальная мощность | 1000 ВА / 900 Вт |
| Диапазон входного напряжения | 161-276 В |
| Форма сигнала | чистая синусоида |
| Выходное напряжение (выбор) | 220/230/240 В |
| Регулировка напряжения (от батарей) | ±5% |
| Перегрузка в линейном режиме | >110%+10% — отключение через 3 мин; >150%+10% — через 200 мс |
| Перегрузка от батарей | >110%+10% — отключение через 30 с; >120%+10% — через 100 мс |
| Время работы от батарей при полной нагрузке | 3 минуты |
| Время заряда после полного разряда | 8 часов до 90% |
| Внешний батарейный модуль (EBM) | не поддерживается |
| Интерфейсы | RS-232, USB (сухие контакты и SNMP не поддерживаются) |
| Выходные разъёмы | IEC х 4 шт. |
| Уровень шума (неполная/полная нагрузка) | 40 дБ / 45 дБ |
| Вес нетто | 13,2 кг |
| Размеры (ШхВхГ) | 438 х 86,5 х 436 мм |

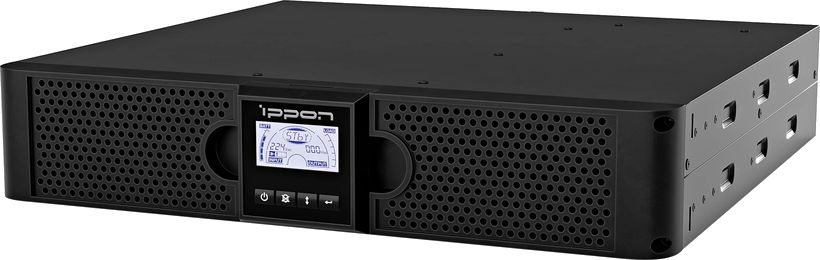

Smart Winner II 15001500 ВА / 1350 Вт, 8 выходов IEC, поддержка EBM Smart Winner II 1500.
| Максимальная мощность | 1500 ВА / 1350 Вт |
| Диапазон входного напряжения | 161-276 В |
| Время работы от батарей при полной нагрузке | 3 минуты |
| Время заряда после полного разряда | 4 часа до 90% |
| Внешний батарейный модуль (EBM) | поддерживается (EBM Smart Winner II 1500), вес модуля нетто 20,5 кг |
| Интерфейсы | RS-232, USB, сухие контакты, SNMP; EPO опционально |
| Выходные разъёмы | IEC х 8 шт. |
| Уровень шума (неполная/полная нагрузка) | 40 дБ / 45 дБ |
| Вес нетто | 17,8 кг |
| Размеры (ШхВхГ) | 439 х 86,5 х 436 мм |

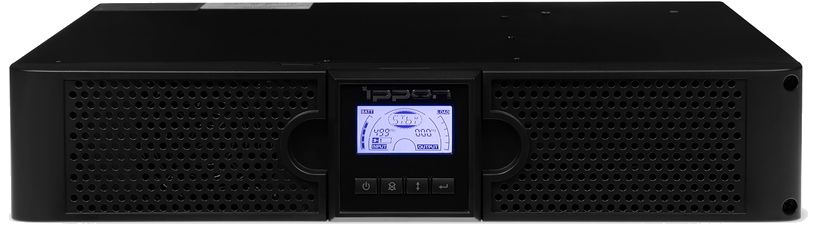

Smart Winner II 2000E2000 ВА / 1800 Вт, 8 выходов IEC, поддержка EBM Smart Winner II 2000E.
| Максимальная мощность | 2000 ВА / 1800 Вт |
| Время работы от батарей при полной нагрузке | 3 минуты |
| Время заряда после полного разряда | 3 часа до 90% |
| Внешний батарейный модуль (EBM) | поддерживается (EBM Smart Winner II 2000E), вес модуля нетто 27,5 кг |
| Интерфейсы | RS-232, USB, сухие контакты, SNMP; EPO опционально |
| Выходные разъёмы | IEC х 8 шт. |
| Уровень шума (неполная/полная нагрузка) | 45 дБ / 50 дБ |
| Вес нетто | 21,0 кг |
| Размеры (ШхВхГ) | 439 х 86,5 х 436 мм |

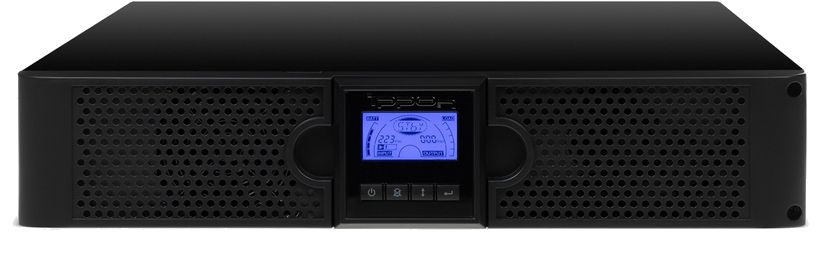

Smart Winner II 20002000 ВА / 1800 Вт, 8 выходов IEC, поддержка EBM (общий с моделью 3000).
| Максимальная мощность | 2000 ВА / 1800 Вт |
| Время работы от батарей при полной нагрузке | 4,5 минуты |
| Время заряда после полного разряда | 3 часа до 90% |
| Внешний батарейный модуль (EBM) | поддерживается (EBM Smart Winner II 2000/3000), вес модуля нетто 27,5 кг |
| Интерфейсы | RS-232, USB, сухие контакты, SNMP; EPO опционально |
| Выходные разъёмы | IEC х 8 шт. |
| Уровень шума (неполная/полная нагрузка) | 45 дБ / 50 дБ |
| Вес нетто | 27,8 кг |
| Размеры (ШхВхГ) | 438 х 86,5 х 608 мм |

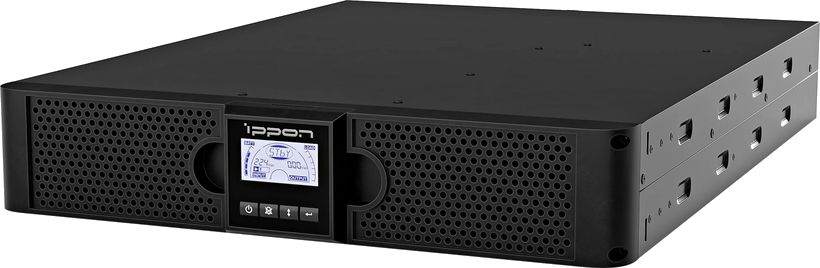

Smart Winner II 30003000 ВА / 2700 Вт, 9 выходов IEC, поддержка EBM (общий с моделью 2000).
| Максимальная мощность | 3000 ВА / 2700 Вт |
| Время работы от батарей при полной нагрузке | 3 минуты |
| Время заряда после полного разряда | 4 часа до 90% |
| Внешний батарейный модуль (EBM) | поддерживается (EBM Smart Winner II 2000/3000), вес модуля нетто 33,3 кг |
| Интерфейсы | RS-232, USB, сухие контакты, SNMP; EPO опционально |
| Выходные разъёмы | IEC х 9 шт. |
| Уровень шума (неполная/полная нагрузка) | 45 дБ / 50 дБ |
| Вес нетто | 30,4 кг |
| Размеры (ШхВхГ) | 438 х 86,5 х 608 мм |
Как это работает и подключается
- Линейно-интерактивная топология со встроенным автотрансформатором AVR — компенсирует повышение/понижение входного напряжения без перехода на батарею.
- Связь и управление — через последовательный COM (RS-232) или USB порт на задней панели; последовательный порт поддерживает прямую связь с сервером.
- Поддерживается холодный старт и «горячая» замена батарей на всех моделях линейки.
- Звуковая индикация: работа от батарей — сигнал каждые 4 секунды, низкий заряд — каждую секунду, перегрузка — каждую секунду, необходимость замены батарей — каждую секунду, неисправность — непрерывный сигнал.
Монтаж
- Все модели допускают установку как в вертикальном положении, так и в 19" стойку (2 посадочных места).
- Рабочая температура 0…+40 °C, относительная влажность 20-80% без конденсации, высота установки — не более 1500 м; хранение — от -15 до +45 °C.
- EPO (аварийное отключение питания) для моделей 1500/2000E/2000/3000 — опциональная функция, не входит в базовую комплектацию.
Примеры
Серверная стойка 19"
Корпус занимает 2U в стойке (по РЭ) или устанавливается вертикально — металлический корпус, ЖК-дисплей и 4 кнопки управления на передней панели у всех моделей.
Продление автономии внешним батарейным модулем
Модели 1500/2000E/2000/3000 поддерживают подключение EBM для увеличения времени работы от батарей; модель 1000 EBM не поддерживает.
Частые вопросы
Можно ли нарастить автономность ИБП внешними батареями?
Да, кроме модели 1000 — остальные (1500/2000E/2000/3000) поддерживают внешний батарейный модуль EBM (по РЭ).
Какая форма выходного сигнала у Smart Winner II?
Чистая синусоида на всех моделях серии (по РЭ).
Нюансы и грабли
- Модель Smart Winner II 1000 не поддерживает внешний батарейный модуль (EBM), сухие контакты и SNMP — в отличие от старших моделей линейки.
- У моделей 2000 и 2000E разное время автономии при полной нагрузке (4,5 минуты и 3 минуты соответственно) при одинаковой заявленной мощности 2000 ВА/1800 Вт — не путать эти модели при подборе.
- EBM для моделей 2000 и 3000 — общий модуль (EBM Smart Winner II 2000/3000), а для 1500 и 2000E — свои отдельные модули.
Документация
- Ippon — Smart Winner II 1000/1500/2000/2000E/3000, руководство пользователя
