Часовой-1М/1МТ — GSM-информатор и сигнализация «Часовой-BOX» на 2–3 входа

Компактный GSM-прибор: 2–3 проводных входа, релейный и ОК-выходы, SMS-команды, ключи Touch Memory; 1МТ с входом цифрового термодатчика, «Часовой-BOX» — в корпусе, с датчиками и сиреной.

Модели семейства

Часовой-1М (информатор, редакция РЭ без «3х4»)3 входа, 1 реле + 1 ОК, трёхполосный GSM.

Входы	3, уровень 0–12 В, НЗ/НР
Выходы	1 реле (перекидной контакт, до 3 А/220 В); 1 ОК до 0,5 А/12 В
Ключи Touch Memory	7
Телефонные номера для SMS	5
GSM-модуль	трёхполосный EGSM900/1800/1900 МГц
Ток потребления при 12 В	50 мА ожидание, 100 мА соединение, до 2 А кратковременно (10 мс)
Питание	8–15 В
Габариты / масса	с учётом проушин 105×64×31,5 мм; не более 0,1 кг
Температура	от −25 до +55 °C

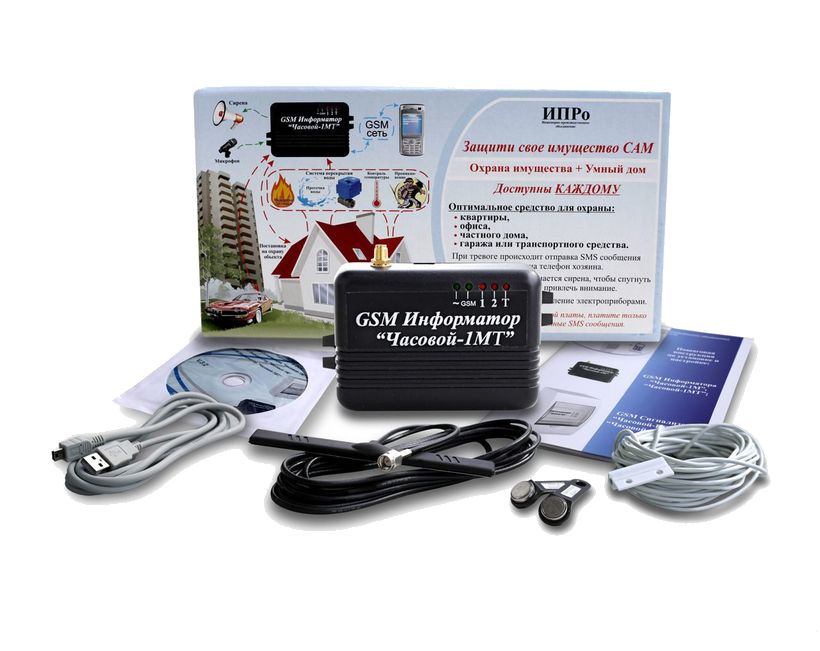

Часовой-1МТ (информатор, редакция РЭ без «3х4»)2 входа + термодатчик, 1 реле + 1 ОК, трёхполосный GSM.

Входы	2, уровень 0–12 В, НЗ/НР
Термодатчик	цифровой, кабель 5 м, удаление датчика от прибора до 50 м
Выходы	1 реле (перекидной, до 3 А/220 В); 1 ОК до 0,5 А/12 В
GSM-модуль	трёхполосный EGSM900/1800/1900 МГц
Питание	8–15 В
Габариты / масса	с учётом проушин 105×64×31,5 мм; не более 0,1 кг
Температура	от −25 до +55 °C

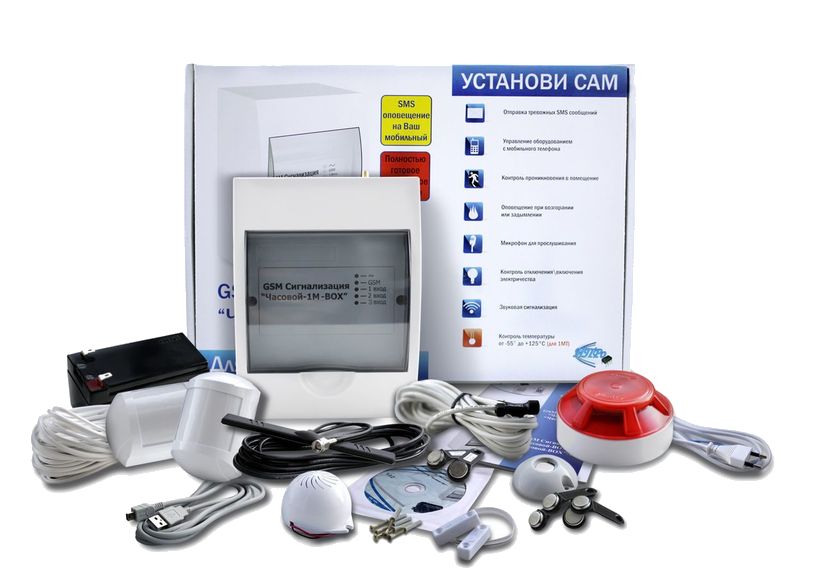

«Часовой-BOX»-1М/1МТ (тот же прибор в корпусе-боксе)Питание от сети 220 В через встроенный блок; входы те же, что у информатора.

Входы	3 (1М) / 2 + термодатчик (1МТ) — как у информатора
Питание	~220 В, встроенный блок питания 12 В (по редакции РЭ без «3х4» — ток 1 А; по редакции РЭ «3х4» — ток 1,5 А)
Габариты / масса	212×148×95 мм; не более 0,7 кг (по редакции без «3х4»)

Как это работает и подключается

Универсальный вход «Постановка» работает по высокому/низкому уровню, импульсом (для радиобрелока) или ключом Touch Memory — на выбор при настройке.
Управление и оповещение — SMS в диалоговом режиме: постановка/снятие с охраны, запрос состояния объекта, включение/отключение реле и ОК-выхода, запрос баланса SIM.
Задержка на постановку/снятие для 1-го входа — до 250 с; конфигурация прибора — через программу-конфигуратор по USB.

Монтаж

«Часовой-BOX»-1М/1МТ комплектуется сетевым кабелем 220 В — питание от сети через встроенный блок; версия «информатор» рассчитана на внешнее питание 8–15 В.
Выносная GSM-антенна на кабеле 1,5 м; активный микрофон для аудиоконтроля помещения можно отнести от прибора до 100 м экранированным кабелем (например ШГГС2×0,08).
Индикатор состояния охраны — светодиод либо внешний световой индикатор 12 В до 500 мА.

Примеры

Дача с контролем температуры

1МТ подключает цифровой термодатчик (кабель 5 м, удаление до 50 м) и может дистанционно управлять температурой SMS-командами.

Гараж или склад

Комплект «Часовой-BOX» добавляет к прибору датчик на дверь, считыватель ключей ТМ, сирену, датчик движения и дымовой датчик.

Частые вопросы

В чём разница между «Часовой-1М» и «Часовой-1МТ»?

1МТ имеет 2 входа вместо 3 у 1М, но добавляет вход для цифрового термодатчика (кабель 5 м, удаление до 50 м) с дистанционным управлением температурой по SMS.

На сколько ампер рассчитан релейный выход?

По РЭ есть два разных значения — 3 А/220 В в одной редакции инструкции и 10 А/125–220 В в другой (см. «На чём ошибаются») — надёжнее сверить с бумажным РЭ конкретного прибора, чем брать одну цифру наугад.

Нюансы и грабли

1МТ теряет один проводной вход по сравнению с 1М (2 против 3) — освободившийся ресурс отдан под термодатчик, это не расширение, а замена функции.
У ИПРо в обращении две редакции общей инструкции с разными цифрами для одних и тех же названий моделей: в редакции без «3х4» (папки informator-1m, informator-1mt) — 1 реле 3 А/220 В, 1 ОК 0,5 А/12 В, GSM-модуль трёхполосный (900/1800/1900 МГц), встроенный блок питания BOX 12 В×1 А; в редакции «3х4» (папки informator-1m-3h4, signalizacia-1mt-3x4/1mt-box-3h4/box-1m/box-1m-3h4/box-1mt) — у информатора 3 ОК + 1 реле 10 А/125 В, у BOX — 2 ОК + 2 реле 10 А/220 В, GSM-модуль двухполосный (900/1800 МГц), блок питания BOX 12 В×1,5 А. Числа не свести в одну таблицу без противоречия — перед подключением нагрузки к реле сверяться с РЭ, которое реально шло в комплекте с конкретным прибором.
Кратковременный бросок тока до 2 А при регистрации в GSM-сети (до 10 мс) нужно учитывать при выборе резервного питания.

Документация

ИПРо — «GSM Информатор Часовой-1МТ», общая инструкция (редакция без «3х4») для «Часовой-1М», «Часовой-1МТ», «Часовой-BOX-1М», «Часовой-BOX-1МТ» (тот же текст — в папке ipro-gsm-informator-casovoi-1mt)
ИПРо — «GSM Сигнализация Часовой-BOX-1МТ», общая инструкция (редакция «3х4») (тот же текст — в папках ipro-gsm-signalizacia-casovoi-1mt-3x4, ipro-gsm-signalizacia-casovoi-1mt-box-3h4, ipro-gsm-signalizacia-casovoi-box-1m, ipro-gsm-signalizacia-casovoi-box-1m-3h4, ipro-gsm-signalizacia-casovoi-box-1mt).
