Часовой/ИПРО 8х8-RF BOX — GSM-сигнализация на 8 проводных и 16 беспроводных зон
Приёмно-контрольный блок для квартиры, дачи, гаража, склада: восемь проводных входов и 16 беспроводных зон на 433,92 МГц, SMS-управление; MMS-версия шлёт фото, 3G — видео в реальном времени.
Модели семейства
| Проводные входы | 8 |
| Беспроводные зоны | 16, частота 433,92 МГц |
| Вход «постановка на охрану» | 1 |
| Термодатчики | до 6 шт., диапазон измерения от −55 до +125 °C |
| Выходы | 1 реле 220 В×10 А; 1 силовой ключ до 24 В×2,5 А с защитой по току/напряжению; 6 ОК 12 В×0,3 А; выход питания датчиков 12 В×0,7 А с защитой от КЗ |
| Ключи/брелоки | до 15 ключей Touch Memory; до 10 радиобрелоков |
| GSM-модуль | трёхполосный EGSM900/1800/1900 МГц |
| Питание | 220 В, встроенный блок питания 14 В×1,5 А; ток потребления 80 мА в ожидании, 100 мА при соединении, до 2 А кратковременно (10 мс) при регистрации в сети |
| Габариты / масса | 197×164×60 мм; 550 г |
| Температура / влажность | от −40 до +60 °C; 5…85 % без конденсации |
| Отличие от базовой | GSM-MMS контроллер — оповещение по SMS дополнено MMS с фото при срабатывании |

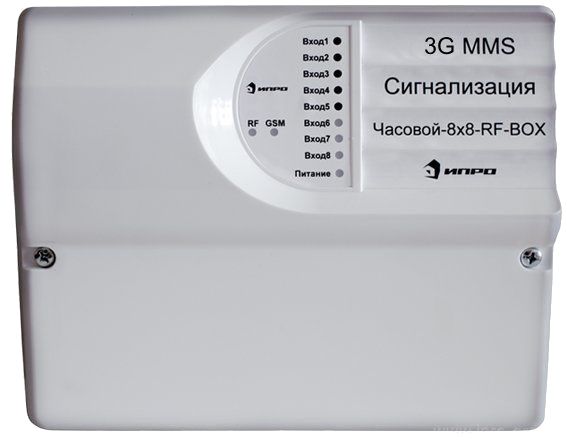

| Отличие от базовой | 3G-модуль позволяет вести видеонаблюдение охраняемого объекта в режиме реального времени, помимо SMS/MMS-оповещений |
Как это работает и подключается
- Управление и оповещение — SMS-командами в диалоговом режиме: постановка/снятие с охраны, запрос состояния объекта, включение/отключение реле и выходов, запрос баланса SIM-карты.
- Ключи Touch Memory (до 15 шт.) и радиобрелоки (до 10 шт.) ставят/снимают объект с охраны на месте; конфигурация прибора — через программу-конфигуратор по USB.
- MMS-версия добавляет фотографию к тревожному сообщению, 3G-версия — видеонаблюдение объекта в реальном времени; проводные и беспроводные зоны и вся остальная электроника у трёх версий общие.
Монтаж
- Питание — от сети 220 В через встроенный блок питания на 14 В×1,5 А; предусмотрен выход 12 В×0,7 А с защитой от короткого замыкания для питания подключаемых датчиков.
- Проводные датчики (магнитоконтактные, движения) подключаются на 8 входов; беспроводные — регистрируются в одну из 16 радиозон 433,92 МГц.
- Активный микрофон подключается на отдельный аудиовход для прослушивания помещения; индикатор состояния охраны — светодиод либо внешний индикатор 12 В×0,5 А.
Примеры
8 проводных входов под датчики на дверь/окно и 16 радиозон под беспроводные датчики движения/протечки/дыма — руководство прямо перечисляет эти сценарии охраны.
До 6 термодатчиков с диапазоном −55…+125 °C и SMS-оповещением при выходе температуры за заданные пределы — контроль незамерзания на даче.
Частые вопросы
Сколько зон поддерживает прибор?
8 проводных входов и 16 беспроводных зон на частоте 433,92 МГц, независимо от версии (базовая/MMS/3G).
Чем 3G-версия отличается от MMS-версии?
MMS-версия при тревоге отправляет MMS с фотографией; 3G-версия дополнительно даёт видеонаблюдение объекта в реальном времени по 3G. Электроника входов/выходов у обеих такая же, как у базовой SMS-версии.
Нюансы и грабли
- MMS- и 3G-версии — это тот же прибор «Часовой 8х8-RF BOX» с добавленным модулем передачи фото/видео, а не отдельная линейка: проводные/беспроводные зоны, входы и выходы у всех трёх версий совпадают с базовой моделью.
- Кратковременный бросок тока до 2 А при регистрации в GSM-сети (длительность до 10 мс) нужно учитывать при выборе резервного питания/аккумулятора.
Документация
- ИПРо — «GSM-сигнализация «ИПРО-8x8-RF BOX»», инструкция по эксплуатации (папка ipro-besprovodnaa-gsm-signalizacia-dla-doma-umnyi-casovoi-8h8-rf- — идентичные тексты, набор «ПРОФИ» — комплектация, вошла в эту карточку).
- ИПРо — «GSM ММS Беспроводная сигнализация «Часовой 8x8-RF BOX»», инструкция
- ИПРо — «3G ММS-сигнализация «ИПРО 8x8-RF BOX». Сигнализация с фото и видео.»
