CWX-25S — шаровой кран с электроприводом DN15/DN20, 12 В

Шаровой кран с электроприводом для дистанционного перекрытия водоснабжения (ДУ 15 или ДУ 20), с ручным открытием/закрытием при отключении питания и индикацией положения.

Модели семейства

CWX-25S DN15 (1/2", артикул 1124)Диаметр 1/2 дюйма.

Напряжение питания	12 В номинал, 6–18 В рабочее
Ток	80 мА номинал, 20–350 мА рабочий
Мощность	2 Вт
Время открытия/закрытия	3–5 с
Защита	IP67
Крутящий момент	2 Н·м
Температура воды/среды	−5…+100 °C / −15…+50 °C
Циклы	100 000 открытий/закрытий
Габариты/масса	74×73×98 мм, 440 г

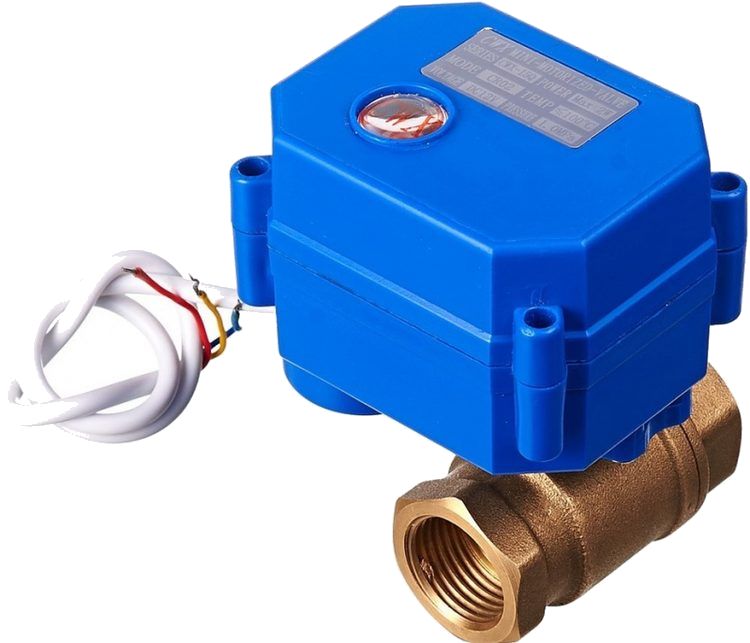

CWX-25S DN20 (3/4", артикул 1125)Диаметр 3/4 дюйма, те же электрические характеристики.

Диаметр

ДУ 20 (3/4 дюйма)

Как это работает и подключается

Электропривод автоматически отключается при достижении крайних положений «Открыто» и «Закрыто».
Положение клапана видно по индикатору сверху: перпендикулярно трубе — закрыт, параллельно — открыт.

Монтаж

Диаметр выбирается под трубу: ДУ15 (1/2") — артикул 1124, ДУ20 (3/4") — артикул 1125.
Провода электропривода подключаются к базовому блоку ИПРо или к блоку «Протечек.нет» по приведённым в инструкции схемам.

Примеры

Автоматическое перекрытие воды

Кран подключается к базовому блоку ИПРо или к базовому блоку «Протечек.нет» — обе схемы подключения приведены в инструкции.

Ручное управление при отключении питания

Инструкция описывает ручное открытие/закрытие: потянуть ручку управления вверх, повернуть в нужное положение, вернуть ручку вниз.

Частые вопросы

Можно ли открыть кран вручную без электричества?

Да, ручкой управления клапаном — потянуть вверх, повернуть, опустить обратно, по инструкции.

Сколько времени занимает автоматическое закрытие?

3–5 секунд, по паспорту.

Нюансы и грабли

Рабочее напряжение указано в диапазоне 6–18 В — питание строго 12 В не обязательно, но выход за 6–18 В паспортом не предусмотрен.
Только для бытового использования — не предназначен для систем пожарной сигнализации и оповещения об эвакуации.
Ресурс по паспорту — 100 000 циклов открытия/закрытия; для частых переключений это не бесконечный ресурс.

Документация

ИПРо — Инструкция на шаровой кран CWX-25S (DN15/DN20)
Тот же документ (вошло в эту карточку).
