Беспроводные ИК-извещатели движения ИПРо (серия DD)

Модели семейства

DD-01G-100/500Настенный ИК-датчик, дальность передачи 100 или 500 м по исполнению.

Дальность обнаружения	до 12 м, угол до 110°
Радиочастота	315/433 МГц
Дальность передачи	100 м
Питание	батарейка 9 В типа «Крона»
Ток в покое / передаче	до 25 мкА / 15 мА
Высота установки	1,7…2,5 м
Габариты	95×45×107 мм
Температура	от −10 до +50 °C

DD-04A (с защитой от животных)Настенный, «защита» от животных весом от 10 кг.

Дальность обнаружения	10–12 м при 25 °C, угол 110°
Радиочастота	433,92 МГц
Дальность передачи	80 м
Питание	батарейка 9 В типа «Крона»
Ток в покое / передаче	до 17 мкА / до 28 мА
Высота установки	1,8–2,4 м
Габариты	95×75×42 мм
Температура	от −10 до +50 °C, хранение от −20 до +60 °C

DD-05GНастенный, дополнительное питание 5 В через microUSB.

Зона обнаружения	до 12 м
Радиочастота	433,92 МГц (формат 1527)
Дальность передачи	до 100 м
Питание	2 батарейки типа «ААА» + доп. 5 В через microUSB
Ток в покое / передаче	не более 25 мкА / 50 мкА
Высота установки	2–2,5 м
Габариты	58×58×89 мм
Температура	от −5 до +50 °C

DD-XD02 (потолочный)Потолочный, зона обнаружения типа «конус».

Максимальный диаметр обнаружения	до 9 м
Радиочастота	433 МГц, декодер PT2262
Дальность передачи	80 м
Питание	батарейка 9 В типа «Крона»
Ток в покое / передаче	до 20 мкА / 50 мА
Высота установки	1,5…4,7 м
Габариты	106×35 мм
Температура	от −10 до +55 °C

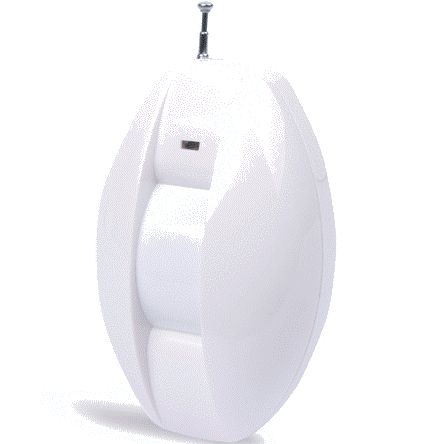

DD-M01 (линза «штора»)Сплошная зона обнаружения типа «штора» — для дверных и оконных проёмов.

Максимальная дистанция обнаружения	до 9 м, угол 15°
Радиочастота	433,92 МГц
Дальность передачи	100 м
Питание	2 батарейки типа «АА» (3 В)
Ток в покое / передаче	до 25 мкА / 10 мА
Высота установки	1,5…4,7 м, рекомендуемая 2,4–2,5 м
Габариты	110×69,5×40 мм
Температура	от −10 до +50 °C

Как это работает и подключается

Пассивный ИК-сенсор (двойной пироприёмник у большинства моделей) анализирует тепловое излучение без собственного излучения; при обнаружении движения передаёт сигнал «Тревога» по радиоканалу на приёмный блок ИПРо-6 или совместимую панель.
У части моделей (DD-01G, DD-XD02, DD-M01) высота установки и время повторной отправки тревоги настраиваются перемычками внутри корпуса; код датчика для привязки к панели задаётся 12 рядами перемычек в секторах «А» и «D».

Монтаж

Не направлять датчик на окно и не устанавливать рядом с батареями/нагревательными приборами — тепловые потоки и солнце дают ложные срабатывания (общее указание РЭ для настенных моделей).
Рекомендуемая высота установки различается по моделям: 1,7–2,5 м у DD-01G, 1,8–2,4 м у DD-04A, 2–2,5 м у DD-05G, 1,5–4,7 м у DD-XD02 и DD-M01 (для DD-M01 рекомендуемая — 2,4–2,5 м).
Привязка к приёмному блоку «ИПРо-6»: в конфигураторе на вкладке «Беспроводные зоны» нажать «Читать», затем перевести датчик в тревогу — код появится в поле «Код».

Примеры

Дверной/оконный проём

DD-M01 формирует сплошную зону-«штору» вдоль проёма — вариант для дверей и окон, где обычный объёмный датчик избыточен.

Потолок в проходной комнате

DD-XD02 монтируется на потолок и даёт зону обнаружения конусом, а не вбок, как настенные модели.

Помещение с животными

DD-04A заявлен с «защитой» от животных весом от 10 кг — меньше ложных тревог от питомцев.

Частые вопросы

Чем DD-XD02 отличается от настенных моделей серии?

DD-XD02 — потолочный датчик с зоной обнаружения типа «конус» (диаметр до 9 м), тогда как настенные DD-01G/04A/05G дают объёмную зону в горизонтальной плоскости.

Какая модель подходит для двери или окна?

DD-M01 с линзой «штора» — формирует сплошную узкую зону обнаружения (угол 15°) вдоль проёма.

Нюансы и грабли

Дальность передачи и обнаружения у моделей разная (80–500 м передача, 9–12 м обнаружение) — подбирать модель по факту, а не считать все датчики серии DD одинаковыми по параметрам.
Порог индикации разряда батареи разный по моделям: у DD-05G — ниже 2,4 В, у DD-04A — ниже 5,9 В; не считать эти пороги общими для всей серии DD.
