ИПРо DPR/НРЗ — датчики протечки воды, беспроводные и проводной НРЗ

Контакты замыкаются в воде или иной токопроводящей неагрессивной жидкости — «Тревога». DPR-02/03/04 — беспроводные батарейные, 433,92 МГц; НРЗ — проводной, три позолоченных контакта, IP65.

Модели семейства

DPR-02Беспроводной, дальность передачи 100 м, кодировка джамперами.

Питание	батарейка 12 В (тип 23А)
Радиочастота	433,92 МГц ±0,2%
Выходная мощность	менее 5 мВт
Дальность передачи	до 100 м при прямой видимости
Температура	от −10 до +50 °C
Влажность	до 95 % без конденсата
Габариты магнитоуправляемой части	80×37×15,5 мм

DPR-03Беспроводной, отдельные управляющая и сигнальная части, 2 режима срабатывания.

Питание	батарейка 3 В (тип CR2450)
Радиочастота	433,92 МГц ±0,2%
Выходная мощность	менее 5 мВт
Дальность передачи	до 100 м при прямой видимости
Температура	от −10 до +50 °C
Габариты управляющей части	50×30×15 мм
Габариты сигнальной части	64,5×17,5×14 мм

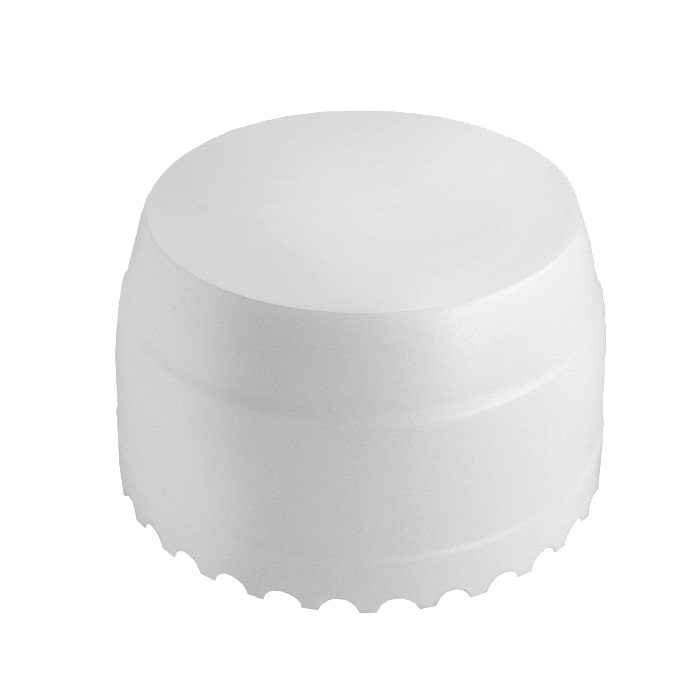

DPR-04Беспроводной, для сигнализации «ИПРо-6», контакты из нержавеющего материала.

Питание	литиевая батарейка 3 В CR123A
Ток в ожидании / тревоге	не более 10 мкА / 65 мкА
Радиочастота	433,92 МГц
Дальность передачи	не более 80 м при прямой видимости
Температура	от 0 до +60 °C, влажность не более 80 %
Габариты	54×35 мм
Срок службы	5 лет

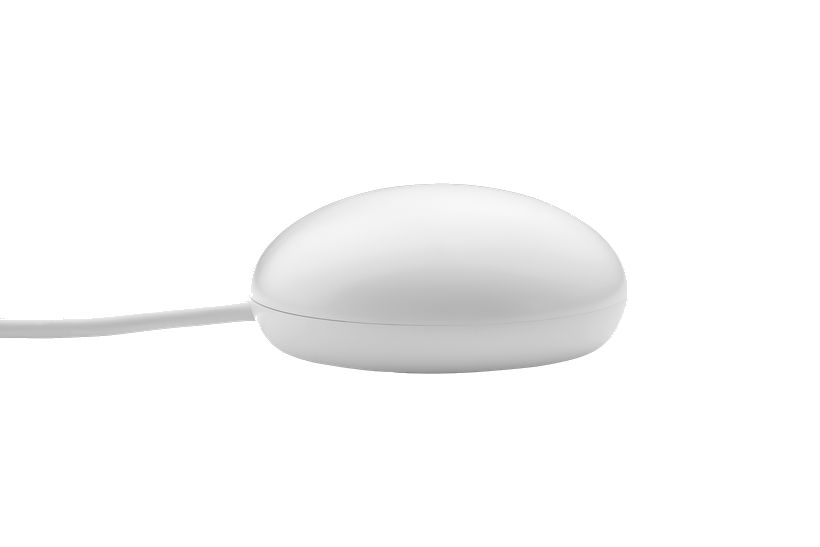

Датчик протечки воды ИПРо (НРЗ)Проводной, нормально замкнутые контакты, для подключения к ИПРо-2/3/6/7 и сторонним приборам.

Питание	8–30 В
Ток потребления в тревоге	4,2 мА
Степень защиты	IP65
Габариты / масса	60×60×25 мм; не более 45 г
Контакты	3 позолоченных, нормально замкнутые (НРЗ)
Максимальное коммутируемое напряжение	30 В, 50 мА

Как это работает и подключается

При контакте обоих выводов датчика с жидкостью микроконтроллер фиксирует изменение сопротивления среды и формирует сигнал «Тревога»; беспроводные модели передают его на панель по радиоканалу, НРЗ — размыкает/держит нормально замкнутую цепь на подключённый прибор.
У DPR-03 предусмотрено два режима: срабатывание по факту замыкания контактов (перемычка замкнута) либо по факту замыкания и последующего размыкания (перемычка разомкнута — режим по умолчанию).

Монтаж

DPR-02/03/04 допускают установку в любом положении; место выбирать так, чтобы избежать прямого попадания жидкости и предотвратить ложные срабатывания.
DPR-04 крепится сбоку двумя винтами для доступа к батарейному отсеку; НРЗ ставится на пол контактами вниз, ножки корпуса исключают касание контактов с основанием (допускает монтаж и на металлическом полу).
DPR-02 кодируется 12 рядами джамперов в секторах «А» и «D» — одинаковая расстановка джамперов у нескольких датчиков даёт одинаковый сигнал (для группировки).

Примеры

Под стиральной машиной или водонагревателем

Беспроводные DPR ставятся на пол без прокладки провода к прибору; НРЗ — там, где нужен проводной вход с НЗ-контактами (в т.ч. на приборы Болид С2000-КДЛ/АР2/АР8 и «Кситал GSM»).

Частые вопросы

Какая дальность радиосвязи у беспроводных датчиков протечки?

DPR-02 и DPR-03 — до 100 м при прямой видимости, DPR-04 — не более 80 м.

Можно ли подключить НРЗ к прибору не ИПРо?

РЭ показывает схемы подключения к Болид (С2000-КДЛ, С2000-АР2, С2000-АР8) и «Кситал GSM», помимо приборов ИПРо-2/3/6/7.

Нюансы и грабли

Не путать модели по батарейке: DPR-02 — 12 В тип 23А, DPR-03 — 3 В CR2450, DPR-04 — 3 В CR123A; элементы питания не взаимозаменяемы между моделями.
DPR-04 нельзя полностью погружать в жидкость — паспорт выделяет это отдельным предупреждением; НРЗ — проводной датчик без радиоканала, крепится контактами вниз.

Документация

ИПРо — «Беспроводной датчик протечки воды DPR-02, дальность 100 метров», паспорт
ИПРо — «Беспроводной датчик протечки воды DPR-03», паспорт
ИПРо — «Беспроводной датчик протечки воды DPR-04»
ИПРо — «Датчик протечки воды ИПРо (НРЗ)»
