ИО 102-20 — накладной магнитоконтактный извещатель, пластиковый/металлический корпус

Датчик-геркон и управляющий магнит в пластиковом или металлическом корпусе с гофрорукавом; блокирует ворота, ангары, контейнеры и шкафы на открывание, может заменять концевой выключатель.

Извещатель охранный точечный магнитоконтактный ИО 102-20

Модели семейства

ИО 102-20 А2П / А2М / А2П ИБ / Б2П / Б2П ИБ / Б2М / Б2П В (двухконтактные)Исполнения с двумя контактами геркона (рис. 3а); А — рисунок корпуса 1, Б — рисунок корпуса 2; П — пластик, М — металл; ИБ — искробезопасное, В — под винтовой клеммник.

Дальность тревоги (магнитопроводящее/немагнитное основание)	не более 65 / 80 мм
Дальность восстановления	не менее 30 / 45 мм
Режим коммутации	ток 0,01–0,05 А, напряжение 10–50 В, мощность до 10 Вт (число срабатываний — по табл. 3 паспорта)
Гофрорукав	0,6 м (провода к шлейфу)

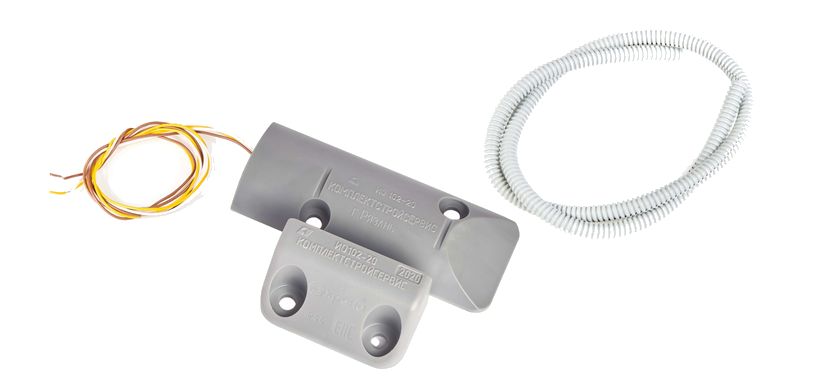

ИО 102-20 А3П / А3М / Б3П / Б3М (трёхконтактные, переключающиеся)Исполнения с тремя контактами геркона (рис. 3б) — переключающийся выход вместо размыкающегося.

Дальность тревоги (магнитопроводящее/немагнитное основание)	не более 40 / 55 мм
Дальность восстановления	не менее 14 / 20 мм
Режим коммутации	ток 0,01–0,1 А, напряжение 10–36 В, мощность до 7,5 Вт (число срабатываний — по табл. 3 паспорта)

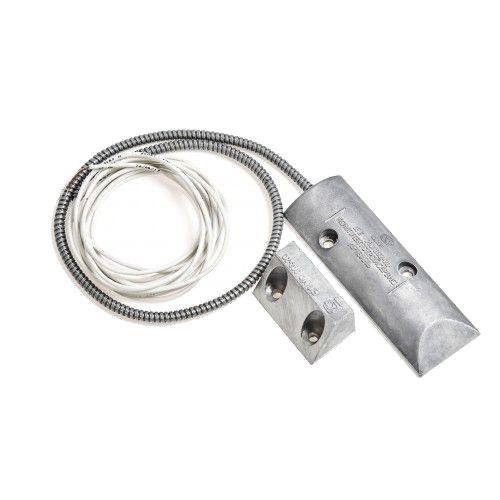

ИО 102-20 А2М КМеталлическое исполнение с увеличенной длиной проводов.

Дальность тревоги (магнитопроводящее/немагнитное основание)	не более 65 / 150 мм
Дальность восстановления	не менее 45 / 80 мм
Длина проводов	2,9 м (вместо стандартных 0,6 м)

Как это работает и подключается

Извещатель состоит из магнитоуправляемого датчика (геркон в корпусе) и управляющего магнита в отдельном корпусе — размыкание/замыкание контактов при удалении/приближении магнита формирует сигнал «Тревога» в шлейф прибора.
Общий диапазон по всем исполнениям: ток 0,001–0,5 А, напряжение 0,02–72 В, коммутируемая мощность до 10 Вт, сопротивление замкнутых контактов не более 0,5 Ом.
Степень защиты оболочки — IP44 по ГОСТ 14254; диапазон рабочих температур −50…+50 °C, влажность до 98% при 35 °C без конденсации.

Монтаж

Монтаж — по ВСН 2509.68-85: управляющий магнит на подвижной части конструкции, датчик — на неподвижной.
Крепёжные отверстия — Ø5,5 мм.
Осмотр не реже 1 раза в квартал: крепление датчика и магнита, изоляция, надёжность подключения к шлейфу; подключать провода и устранять неисправности — только при обесточенном шлейфе.

Примеры

Гаражные ворота, ангары

Паспорт прямо называет блокировку гаражных ворот, ангаров, ж/д контейнеров и телефонных шкафов среди назначений извещателя.

Взрывоопасная зона

Исполнения А2П ИБ и Б2П ИБ по паспорту можно ставить во взрывоопасных зонах при маркировке взрывозащиты 0ExiaIIBT6X и подключении через сертифицированный барьер безопасности уровня «ia».

Частые вопросы

Чем А2П отличается от А3П?

А2П — два контакта геркона (размыкающийся), А3П — три контакта (переключающийся); дальности тревоги/восстановления у них разные по паспорту.

Можно ставить во взрывоопасной зоне?

Только исполнения А2П ИБ и Б2П ИБ с маркировкой взрывозащиты 0ExiaIIBT6X и через сертифицированный барьер безопасности — по паспорту.

Кто производитель?

ООО НПКФ «Комплектстройсервис» (г. Рязань) — паспорт напечатан от имени этого предприятия, а не ИПРо; товар продаётся через сайт/каталог ИПРо как сторонний.

Нюансы и грабли

Дальность тревоги и восстановления разная для двух- и трёхконтактных исполнений и разная на магнитопроводящем/немагнитном основании — подбирать зазор монтажа по своей группе исполнения, не усреднять.
Масса извещателя разная у пластикового (не более 155 г) и металлического (не более 225 г) корпуса.
Срок службы по паспорту — не менее 8 лет, гарантия — 5 лет с ввода в эксплуатацию (не более 5,5 лет с отгрузки).

Документация

ООО НПКФ «Комплектстройсервис» — Паспорт ИО 102-20 (ФИАК.425212.004 ТУ)
Тот же паспорт (вошло в эту карточку).
