Котел.ОК 1.0–4.0 — GSM/Wi-Fi модуль контроля температуры и аварий котла
Контроль температуры котла/помещения по DS18B20, оповещение по SMS/звонку; с версии 2.0 — беспроводной термодатчик, с 3.0 — Wi-Fi и аккумулятор, с 4.0 — датчик давления, беспроводные выходы.
Модели семейства
Котел.ОК 1.0 (проводной)Базовая версия, только проводной датчик температуры.
| Датчики температуры (DS18B20) | до 2, проводные |
| Выходы | 1 реле перекидное (220В 10А) |
| Питание | сетевой адаптер 12В×1А |
| Связь | GSM(2G) |
| Температура | −30…+55 °C |
| Габариты/масса | 62×67×31 мм, не более 100 г |
| Аккумулятор | встроенный, 100 мА·ч |
| Антенна | разъём SMA |

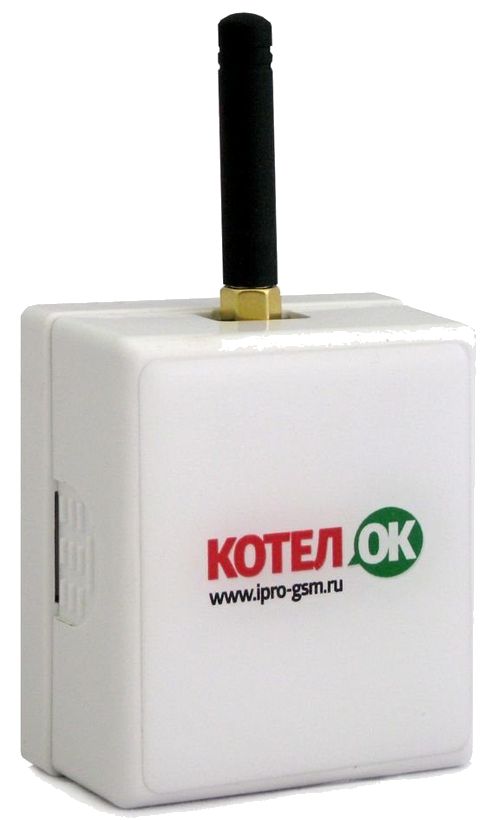

Котел.ОК 2.0 (с беспроводным термодатчиком)Тот же корпус, добавлен беспроводной термодатчик на батарейке.
| Датчики температуры (DS18B20) | до 2, проводные + беспроводной термодатчик |
| Выходы | 1 реле перекидное (220В 10А) |
| Питание | сетевой адаптер 12В×1А |
| Связь | GSM(2G) |
| Температура | −30…+55 °C |
| Габариты/масса | 62×67×31 мм, не более 100 г |
Котел.ОК 3.0Новый корпус, добавлены Wi-Fi и резервный аккумулятор большей ёмкости.
| Датчики температуры (DS18B20) | до 2, длина линии до 10 м |
| Диапазон измеряемой температуры | −55…+125 °C |
| Выходы | 2 реле перекидных (220В 10А) |
| Питание | сетевой адаптер 12В×1А |
| Связь | GSM/Wi-Fi 2,4 ГГц (802.11 b/g/n) |
| Температура (без/с аккумулятором) | −30…+55 °C / 0…+50 °C |
| Время работы от АКБ | до 12 ч (зависит от качества связи и температуры) |
| Габариты/масса | 110×110×40 мм, не более 100 г |
| Аккумулятор | 3,7В 800 мА·ч |
| Защита | IP20 |

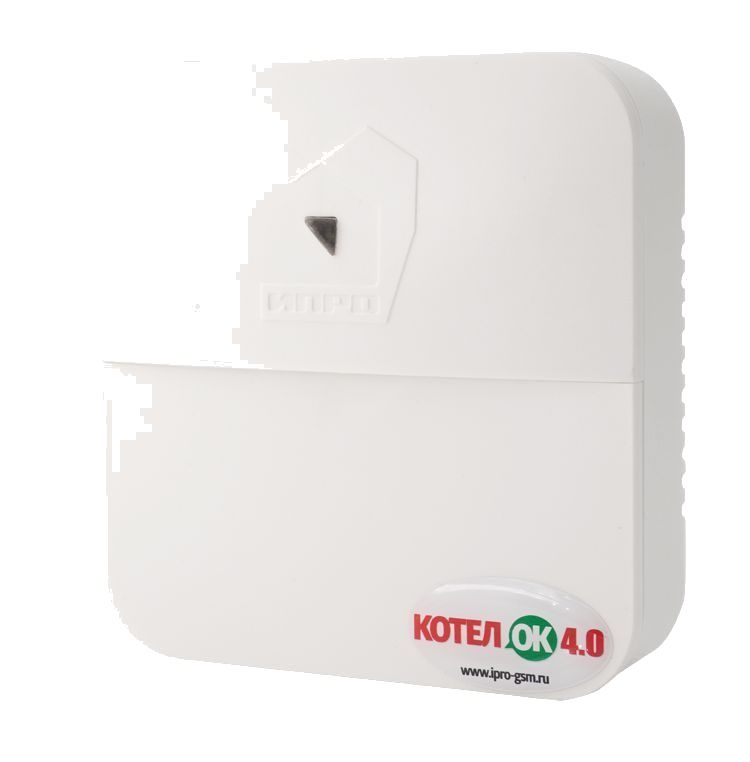

Котел.ОК 4.0Добавлен вход датчика давления и беспроводные выходы для «Радиореле»/«Радиорозетки».
| Датчики температуры | до 2 проводных + 1 беспроводной (опционально) |
| Датчик давления | 1 вход |
| Беспроводные выходы | 10 («Радиореле» и «Радиорозетка») |
| Выходы «Реле» | 2, макс. нагрузка 10А/220В |
| Питание | адаптер 12В×2А |
| Связь | GSM(2G)/Wi-Fi 2,4 ГГц |
| Температура (без/с аккумулятором) | −30…+55 °C / 0…+50 °C |
| Время работы от АКБ | до 12 ч |
| Габариты/масса | 110×110×40 мм, не более 100 г |

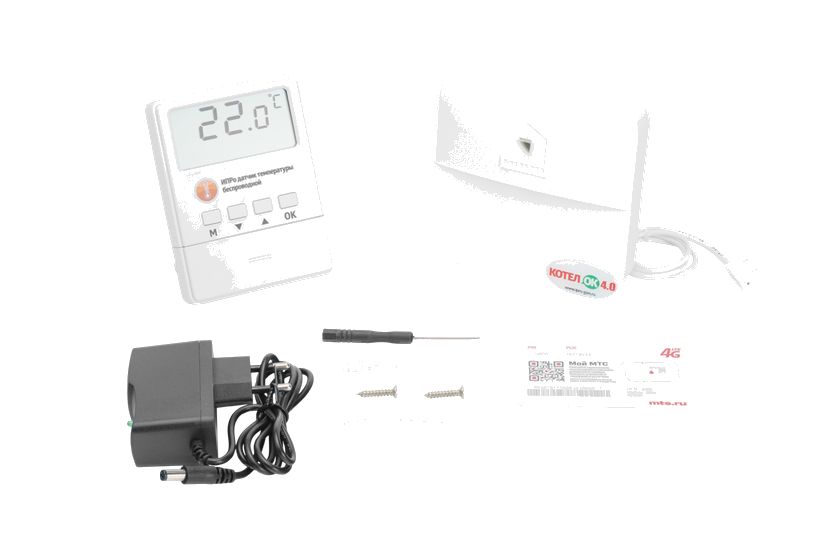

Котел.ОК 4.0 ПремиумТот же модуль 4.0, в комплект дополнительно входит беспроводной датчик температуры ИПРо.
| Отличие от 4.0 | только комплектация — добавлен беспроводной датчик температуры ИПРо |
| Остальные характеристики | как у Котел.ОК 4.0 |

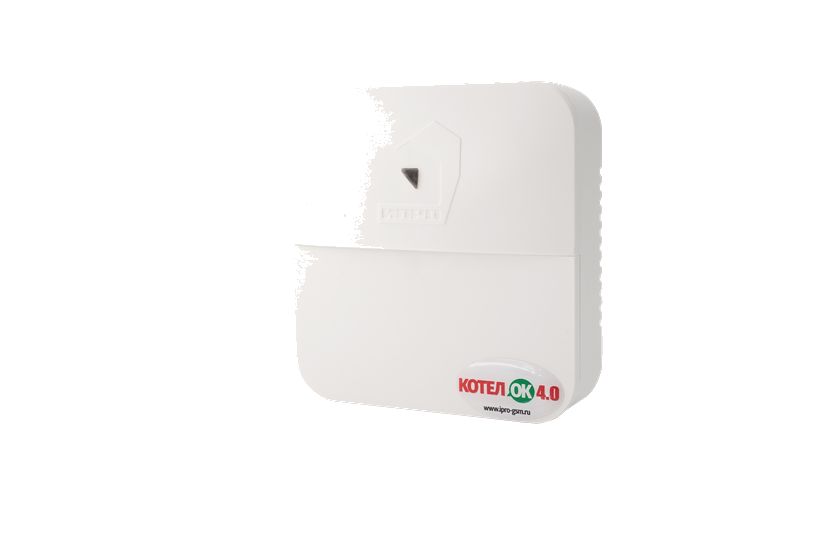

Котел.ОК 4М (с датчиком газа)Вариант 4-й линейки со встроенным датчиком газа (метан CH4) на плате.
| Датчик газа | встроенный на плате, чувствителен к метану (CH4); нужно время на прогрев перед корректной работой |
| Датчики температуры | до 2 проводных + 1 беспроводной |
| Датчик давления | 1 вход |
| Беспроводные выходы | 10 |
| Выходы «Реле» | 2, макс. нагрузка 10А/220В |
| Питание | адаптер 12В×2А |
| Связь | GSM(2G) + Wi-Fi 2,4 ГГц (802.11 b/g/n) — в таблице ТТХ строка «Работа прибора в сети» указывает только GSM(2G), но в самом документе прибор называется «GSM WI-FI модуль» и описан отдельный Wi-Fi модуль с этими протоколами |
| Температура | 0…+55 °C |
| Габариты/масса | 110×110×40 мм, не более 100 г |
Как это работает и подключается
- Настройка порогов температуры для оповещения и гистерезиса управления отоплением — по SMS-командам (по инструкции версии 1.0; для остальных версий команды не сверялись построчно).
- Устройство можно использовать как дистанционное реле — управлять выходом независимо от контроля температуры.
- SIM-карта не из комплекта: обязательно отключить PIN-код и удалить SMS из памяти, обеспечить положительный баланс; не использовать тариф «для умных устройств» или корпоративный.
Монтаж
- Прибор рекомендуется располагать вертикально на стене; не устанавливать в помещениях с повышенной влажностью, где возможен конденсат или наледь.
- Датчик температуры и его провод — располагать в отдалении от электроприборов и силовых линий (наводки на измерение).
- Для Wi-Fi подключения (версии 3.0 и 4.0/4М) нужен роутер с рабочей частотой именно 2,4 ГГц — 5 ГГц не поддерживается.
Примеры
Контроль газового котла без сети
При пропадании 220В версии 3.0/4.0 продолжают работать от встроенного аккумулятора до 12 часов и присылают SMS о смене питания.
Резервный термодатчик без проводки
С версии 2.0 доступен беспроводной термодатчик — не нужно тянуть провод DS18B20 через стену котельной.
Контроль утечки газа (4М)
Встроенный на плате датчик метана (CH4) даёт PUSH/дозвон/SMS при превышении концентрации и может включить реле или беспроводной выход, перекрывая газовый клапан.
Частые вопросы
Какая версия работает без сети 220В дольше всех?
Версии 3.0 и 4.0/4.0 Премиум — до 12 часов от встроенного аккумулятора 3,7В 800 мА·ч, по инструкции.
Чем 4.0 Премиум отличается от обычного 4.0?
Только комплектацией: в Премиум версию дополнительно входит беспроводной датчик температуры ИПРо; сам модуль и характеристики идентичны.
Можно ли подключить беспроводной радиореле/радиорозетку?
Да, начиная с версии 4.0/4М — до 10 беспроводных выходов «Радиореле» и «Радиорозетка», по инструкции.
Нюансы и грабли
- Версии 1.0/2.0 работают только по GSM, без Wi-Fi; встроенный аккумулятор 1.0 — 100 мА·ч (у версий 3.0/4.0 — 800 мА·ч с заявленным временем работы до 12 ч); сколько проработает 1.0/2.0 от своего аккумулятора при пропадании 220В, паспорт не указывает.
- «Котел.ОК 4.0 Премиум» отличается от обычного 4.0 только комплектацией (добавлен беспроводной датчик), характеристики модуля идентичны — не путать с отдельной аппаратной версией.
- Максимальная длина линии проводного датчика температуры — 10 м (указано начиная с версии 3.0); для больших расстояний использовать беспроводной датчик.
- Встроенный датчик газа (версия 4М) нужно включить в меню и подождать прогрева — до этого показания концентрации не будут корректными.
Документация
- ИПРо — Инструкция «Котел.ОК 1.0» (проводной, ред. 17.08.26)
- ИПРо — Инструкция «Котел.ОК 2.0» (беспроводной термодатчик, ред. 17.08.26) 2.0»_с_беспроводным_термодатчиком_-_instrukciya_kotelok_20_besprovodnoj_17_08_26.txt.
- ИПРо — Инструкция «Котел.ОК 3.0» (ред. 04.12.25) 3.0»_-_instrukciya_kotelok3_04_12_25.txt.
- ИПРо — Краткая инструкция «Котел.ОК 4.0» (ред. 03.09.26) 4.0_-_kratkaya_instrukciya_kotelok_40_03_09_26.txt.
- ИПРо — Краткая инструкция «Котел.ОК 4.0 Премиум» (ред. 03.09.26) 4.0»_Премиум_-_kratkaya_instrukciya_kotelok_40_premium_03_09_26.txt.
- ИПРо — Инструкция «Котел.ОК 4М» с датчиком газа (ред. 23.07.25)
