ИПРо Шлагбаум — GSM-модуль дистанционного открытия шлагбаума и ворот по звонку
GSM-модуль для управления автоматикой шлагбаума или ворот: подаёт импульс на блок автоматики по входящему звонку с номера из списка пользователей или по радиопульту (версия 2.0).
Модели семейства
ИПРо Шлагбаум (редакция 2021, без номера версии)Базовая версия без поддержки радиопультов.
| Номера администраторов | до 5 |
| Номера пользователей | до 1024 |
| Длительность импульса реле | фиксированная, 3 с |
| Радиопульты | не поддерживаются |

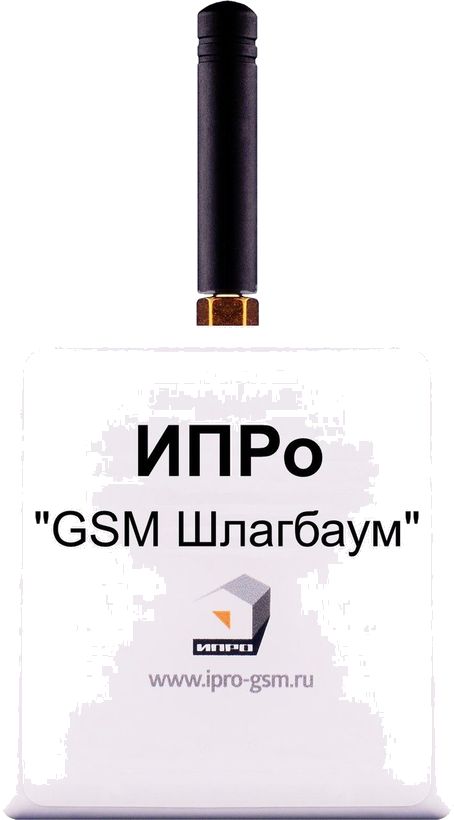

ИПРо Шлагбаум 2.0Версия с поддержкой радиопультов и настраиваемым временем импульса.
| Реле | перекидной контакт, максимальная нагрузка 10А/220В |
| Питание | 12–15В DC, ток 50 мА (импульсно до 1А при выходе в сеть GSM) |
| Номера администраторов | до 5 |
| Номера пользователей | до 2048 |
| Радиопульты | до 1024 |
| Длительность импульса реле | 1–100 с, по умолчанию 5 с |
| Температура | −30…+55 °C, влажность не выше 85% |
| Защита/габариты | IP20, 62×67×31 мм, не более 100 г |
| GSM | четырёхполосный EGSM850/900/1800/1900MHz, разъём антенны SMA |
Как это работает и подключается
- Закрытие ворот/шлагбаума регулируется собственным блоком автоматики, а не модулем ИПРо — модуль только формирует импульс на открытие.
- Модуль подключается к клеммам внешнего управления блока автоматики двухпроводной линией.
Монтаж
- PIN-код SIM обязательно отключить и очистить память SMS перед установкой (кроме подарочных SIM — там достаточно пополнить баланс).
- Антенну GSM запрещено клеить на металлическую поверхность.
- Не рекомендуется использовать корпоративные SIM-карты — возможны ограничения корпоративной сети.
- В версии 2.0 аккумулятор не задействован, несмотря на наличие индикатора и выключателя «Аккумулятор» на корпусе.
Примеры
Открытие шлагбаума звонком
Входящий звонок с номера из списка пользователей или администраторов даёт импульс на блок автоматики шлагбаума/ворот.
Открытие радиопультом (версия 2.0)
До 1024 радиопультов можно записать в память — нажатие кнопки даёт тот же импульс на автоматику ворот.
Частые вопросы
Сколько пользователей можно записать?
До 2048 номеров пользователей в версии 2.0 (до 1024 в более ранней редакции), плюс до 5 администраторов, по инструкции.
Можно ли настроить длительность импульса открытия?
В версии 2.0 — да, от 1 до 100 секунд (по умолчанию 5 с); в более ранней редакции импульс фиксирован — 3 секунды.
Нюансы и грабли
- Аккумулятор в устройстве не задействован — при пропадании 220В модуль полностью обесточен, несмотря на наличие индикатора «Аккумулятор».
- Заголовок документа «ИПРо Шлагбаум» без номера версии не является надёжным признаком версии: более старый файл под этим названием даёт фиксированный импульс 3 с и не поддерживает радиопульты (1024 пользователя), а более новый файл под тем же безномерным названием уже содержит характеристики версии 2.0 (2048 пользователей, радиопульты, настраиваемый импульс) — сверять по фактическому содержанию инструкции, а не по наличию «2.0» в заголовке.
- Класс защиты корпуса IP20 — для уличной установки нужен дополнительный герметичный бокс.
Документация
- ИПРо — Инструкция «ИПРО Шлагбаум» 2.0 (ред. 19.06.26)
- ИПРо — Инструкция «ИПРо шлагбаум» без номера версии, ред. 02.09.2021 (специфика более старой редакции — 1024 пользователя, фиксированный импульс 3с) шлагбаум»_-_instrukciya_ipro_shlagbaum_02092021.txt.
- ИПРо — Инструкция «ИПРо шлагбаум» без номера версии, ред. 05.02.26 (по содержанию соответствует версии 2.0 — 2048 пользователей, радиопульты, настраиваемый импульс) шлагбаум»_-_instrukciya_ipro_shlagbaum_05_02_26.txt.
