ИПРо-Термостат — радиореле с беспроводным датчиком температуры для управления котлом

Приёмное радиореле и беспроводной датчик температуры: реле замыкает контакты блока управления котлом по сигналу датчика — внешний комнатный термостат. Радиореле работает и с пультами.

Система управления температурой «ИПРо-Термостат»

Модели семейства

ИПРо-РадиорелеПриёмный блок, подключается к электронному блоку управления котлом.

Рабочая частота	433,92 МГц
Тип реле	перекидное
Параметры реле	переменный ток 220 В, 10 А (до 2 кВт)
Каналы приёмника	1
Рабочее напряжение	12 В / 220 В
Рабочий ток	20 мА
Температура	от −30 до +50 °C
Габариты / масса	67×62×30 мм; 60 г
Дальность радиосвязи	до 50 м прямой видимости
Память кодов	до 192 (инструкции 2023 г.), 42 (инструкция 2022 г.)
Режимы работы	7 по перемычкам: шесть для пультов + «Радиореле ИПРо» (инструкция августа 2023 г.)

Комплект RR-101 + 2 пультаРадиореле RR-101 с двумя радиопультами, управление пультами и базовым блоком ИПРо.

Рабочая частота	433,92 МГц
Тип реле	перекидное, один канал приёмника
Параметры реле	переменный ток 220 В, 10 А (до 2 кВт)
Память кодов	до 192
Рабочее напряжение / ток	12 В / 20 мА
Рабочая температура	от -30 до +50 °С
Габариты / масса	67х62х30 мм / 60 г
Дальность радиосвязи	до 150 м с простым пультом, до 650 м с пультом увеличенной дальности (прямая видимость)
Комплектация	реле RR-101, радиопульт 2 шт., руководство, комплект для монтажа

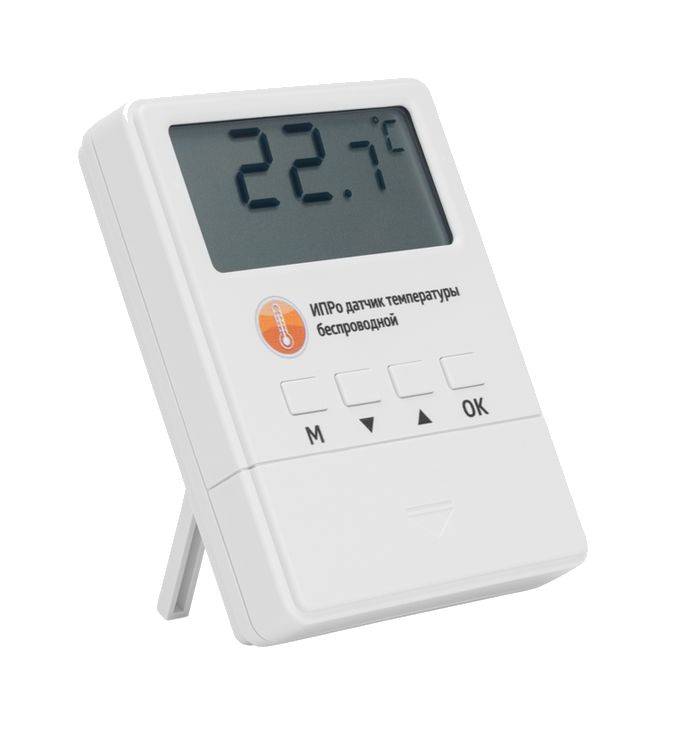

Беспроводной датчик температуры ИПРоИзмеряет температуру в помещении, задаёт порог поддержания.

Встроенных датчиков	1
Диапазон измерения	от −20 до +50 °C
Погрешность	1 °C
Элемент питания	батарейка CR123A, 3 В
Ток потребления в ожидании	не более 30 мкА
Рабочая температура	от 0 до +50 °C
Влажность	не выше 85 %
Габариты / масса	105×83×22 мм; 122 г

Как это работает и подключается

Датчик измеряет температуру и при падении ниже установленного порога на 0,5 °C (по умолчанию) отправляет радиореле сигнал «включить отопление»; при достижении порога — сигнал на выключение.
Шаг установки температуры 0,5 °C, диапазон регулировки от −50 до +100 °C; коридор поддержания (гистерезис) регулируется от 0,1 до 2 °C, по умолчанию 0,5 °C.
Интервал повторения радиосигнала команды — от 1 до 60 минут, по умолчанию 15 минут; мощность передатчика регулируется от 1 до 6 единиц.
Режимы радиопередачи: uni (одностороння связь, протоколы EV1527/PT2262) и bi (двусторонняя связь с подтверждением, закрытый протокол).
Радиореле RR-101 работает и с радиопультами: шесть режимов по перемычке на гребёнке при выключенном питании — №1 «Переключатель» (все перемычки сняты), №2 «1 секунда», №3 «3 секунды», №4 «60 секунд», №5 «2 кнопки» (одна кнопка включает, другая выключает), №6 «Удерживание»; режим №7 «Радиореле ИПРо» — управление сигналами термодатчика или базового блока ИПРо.
Контакты реле: при включённом реле замкнуты «НРЗ» и «Общ», при выключенном — «НЗ» и «Общ»; короткое нажатие кнопки «Настройка» включает или выключает реле вручную.

Монтаж

Подключение к котлу возможно только при наличии функции подключаемого комнатного термостата у отопительного оборудования; перемычка на соответствующих контактах должна быть снята перед подключением.
Радиореле работает как от 12 В (DC), так и от 220 В (AC).
По умолчанию реле замкнуто; при отключении электричества состояние реле сохраняется, при восстановлении питания включённое реле снова включается.
Датчик изначально привязан к радиореле производителем; привязка нового датчика — удержание кнопки настройки на реле 2–3 секунды, затем кнопка «ОК» на датчике.
Запись пульта: снять крышку, поставить перемычки режима, подать питание, удерживать «Настройка» 2 секунды (индикатор реле мигает раз в секунду), нажать кнопку пульта; на одно реле — до 192 кнопок. Каждая кнопка пульта имеет свой код и записывается один раз.
Удаление пультов: удерживать «Настройка» 5 секунд, индикатор реле начнёт часто мигать — после окончания мигания все коды стёрты.
Привязка к базовому блоку ИПРо: перемычка режима «Радиореле ИПРо», питание, «Настройка» 2 секунды, затем кнопка «Привязать» в конфигураторе ИПРо; для датчика температуры — «ОК» на датчике.

Примеры

Комнатный термостат для котла

Радиореле подключается к контактам подключения комнатного термостата на электронном блоке котла; перемычку на этих контактах перед подключением нужно снять.

Частые вопросы

От чего может работать радиореле?

От 12 В постоянного тока или от 220 В переменного — оба варианта питания предусмотрены РЭ.

Какая точность поддержания температуры?

Погрешность измерения датчика 1 °C; коридор поддержания (гистерезис) регулируется от 0,1 до 2 °C, по умолчанию 0,5 °C.

Сколько пультов можно записать в радиореле?

До 192 кнопок (кодов) на реле по инструкциям 2023 г.; в инструкции 2022 г. — 42 кода.

Нюансы и грабли

Прибор не предназначен для систем пожарной сигнализации и систем оповещения об эвакуации — только для бытового использования, это прямо указано в РЭ.
Очистка памяти радиореле (удержание кнопки 8–10 секунд) удаляет все привязанные датчики — после этого нужна повторная привязка.
В режимах №1, №5, №6 и №7 состояние реле сохраняется при отключении питания: если реле было включено, при восстановлении питания оно снова включится.
Дальность радиосвязи и память радиореле в документах ИПРо расходятся. Эта инструкция (ИПРо-Термостат): до 50 метров прямой видимости. Инструкция «Радиореле ИПРо» марта 2022 г.: 433 МГц, 42 кода, питание 220 В (AC) или 12 В (DC), до 100 метров. Инструкция августа 2023 г.: 433,92 МГц, 192 кода, до 150 метров. Инструкция «RR-101 + 2 пульта» мая 2023 г.: 192 кода, до 150 м с простым пультом и до 650 м с пультом увеличенной дальности. Какая редакция относится к вашему блоку — сверять по маркировке и дате инструкции в комплекте; значения приведены без выбора.
В инструкциях 2023 г. рабочее напряжение дано как «12 В», а на клеммах указаны и питание 12 В, и 220 В — перед подключением питания смотреть маркировку клемм на корпусе.
