CP-Z-2 (мод. E P) — считыватель EM-Marine, врезной и накладной

Считыватель ключей EM-Marine по iButton или Wiegand-26 в двух исполнениях корпуса: врезной и накладной.

Модели семейства

CP-Z-2 (мод. E P) врезнойврезной корпус

Рабочая частота	125 кГц
Идентификаторы	EM-Marine
Протоколы	iButton, Wiegand-26
Удалённость от контроллера (DS1990A)	не более 15 м
Удалённость от контроллера (Wiegand)	не более 100 м
Напряжение питания	12 В постоянного тока
Ток потребления в режиме ожидания	30 мА
Материал корпуса	поликарбонат
Масса	80 г

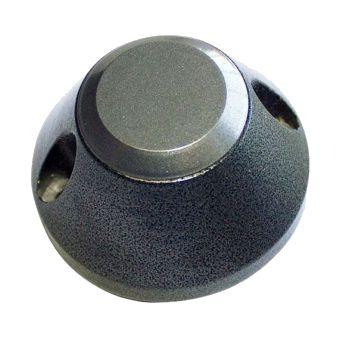

CP-Z-2 (мод. E P) накладнойнакладной корпус

Рабочая частота	125 кГц
Идентификаторы	EM-Marine
Протоколы	iButton, Wiegand-26
Удалённость от контроллера (DS1990A)	не более 15 м
Удалённость от контроллера (Wiegand)	не более 100 м
Напряжение питания	12 В постоянного тока
Ток потребления в режиме ожидания	30 мА
Материал корпуса	поликарбонат, силумин
Размеры	45 х 25 мм
Масса	80 г

Как это работает и подключается

Протокол передачи выбирается перемычкой: iButton (Dallas Touch Memory, одна витая пара на GND и D0) или Wiegand-26 (две витые пары на GND-D0 и GND-D1).
Для увеличения громкости зуммера — снять наклейку с зуммера на плате считывателя.

Монтаж

Для удалённости от контроллера, указанной в характеристиках, использовать кабель витой парой (например, UTP CAT5e).
Не устанавливать считыватели ближе 10 см друг от друга.

Примеры

Выбор исполнения под проём

Врезной корпус ставится в подготовленное отверстие в стене или коробке, накладной крепится прямо на поверхность саморезами — выбор по месту монтажа, электроника и протоколы у обоих одинаковые.

Частые вопросы

Чем отличаются врезной и накладной CP-Z-2 (мод. E P)?

Только формой корпуса и способом крепления; протоколы, дальность связи с контроллером и потребление тока одинаковые.

Нюансы и грабли

Дальность считывания в тексте РЭ передана с искажениями OCR (цифры выпали) — для обоих исполнений в карточке приведены только те параметры, что читаются в тексте без пропусков.
Врезное и накладное исполнения электрически идентичны — отличие только в форме корпуса и способе установки.

Документация

Iron Logic — CP-Z-2 (мод. E P) врезной, руководство по эксплуатации (пс.477a)
Iron Logic — CP-Z-2 (мод. E P) накладной, руководство по эксплуатации (пс.478a)
