CP-Z-2 (мод. MF) — считыватель Mifare, врезной и накладной

Считыватель карт Mifare по iButton или Wiegand в двух исполнениях корпуса: врезной и накладной.

Модели семейства

CP-Z-2 (мод. MF) врезнойврезной корпус, материал полиамид

Рабочая частота	13,56 МГц
Идентификаторы	Mifare
Протоколы связи с контроллером	iButton, Wiegand-26
Удалённость от контроллера (Dallas)	не более 15 м
Удалённость от контроллера (Wiegand)	не более 100 м
Напряжение питания	12 В
Материал корпуса	полиамид

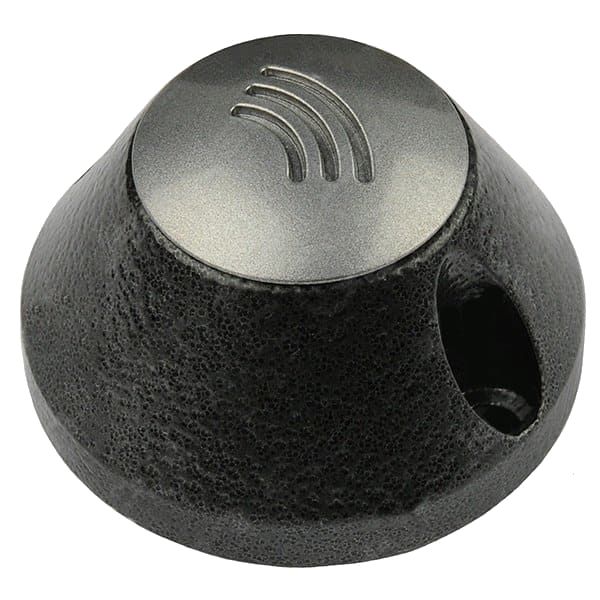

CP-Z-2 (мод. MF) накладнойнакладной корпус, материал полиамид с силумином

Рабочая частота	13,56 МГц
Идентификаторы	Mifare
Протоколы связи с контроллером	iButton, Wiegand-26
Удалённость от контроллера (Dallas)	не более 15 м
Удалённость от контроллера (Wiegand)	не более 100 м
Напряжение питания	12 В
Материал корпуса	полиамид, силумин

При внесении карты в поле считыватель читает её идентификационный номер и передаёт в контроллер по протоколу iButton (Dallas Touch Memory) или Wiegand-26 — протокол выбирается перемычкой.
Замыкание жёлтого провода на землю позволяет управлять красным светодиодом считывателя от контроллера.

Для удалённости от контроллера, указанной в характеристиках, использовать кабель витой парой (например, UTP CAT5e): при iButton один провод пары на GND, второй на D1; при Wiegand — отдельные пары под D0 и D1.

Выбор исполнения под проём

Врезной корпус ставится в подготовленное отверстие, накладной крепится прямо на поверхность — электроника и протоколы у обоих одинаковые.

Чем отличаются врезной и накладной CP-Z-2 (мод. MF)?

Формой корпуса и материалом (у накладного добавлен силумин); протоколы и дальность связи с контроллером одинаковые.

В извлечённом тексте РЭ у обеих версий (врезной и накладной) OCR потерял часть цифр в блоке «Максимальный потребляемый ток» и «Размеры» — в карточку эти значения не включены, чтобы не дать неверное число.
