MATRIX-II (мод. E, E WIRE, ET, EH) — считыватели EM-Marine
Proximity-считыватель EM-Marine для СКУД: базовая версия на разъёме, версия с несъёмным кабелем и версия ET с защитой от карт-клонов через Temic-метку.
Модели семейства
MATRIX-II (мод. E)базовая версия, подключение через разъём считывателя
| Рабочая частота | 125 кГц |
| Идентификаторы | EM-Marine |
| Дальность чтения | 6-8 см |
| Выходной интерфейс | iButton (Dallas Touch Memory); Wiegand нет |
| Максимальная длина линии до контроллера | до 15 м |
| Напряжение питания | 9-24 В постоянного тока |
| Максимальный потребляемый ток | 35 мА |
| Габариты | 85x44x18 мм |

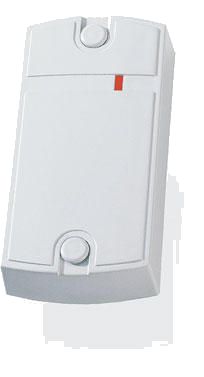

MATRIX-II (мод. E WIRE)та же электроника, но с несъёмным кабелем вместо разъёма
| Рабочая частота | 125 кГц |
| Идентификаторы | EM-Marine |
| Дальность чтения | 6-8 см |
| Выходной интерфейс | iButton (Dallas Touch Memory); Wiegand нет |
| Максимальная длина линии до контроллера | до 15 м |
| Напряжение питания | 12 В постоянного тока, ±10% |
| Максимальный потребляемый ток | 35 мА |
| Габариты | 85x44x18 мм |
MATRIX-II (мод. ET)защита от карт-клонов EM-Marine через контрольную метку Temic (T5557)
| Рабочая частота | 125 кГц |
| Идентификаторы | EM-Marine, контрольная метка Temic (T5557) |
| Дальность считывания | 6-14 см |
| Выходной протокол | Dallas Touch Memory (эмуляция) или Wiegand-26 |
| Удалённость в режиме Dallas | до 15 м |
| Удалённость в режиме Wiegand | до 100 м |
| Напряжение питания | 8-18 В постоянного тока |
| Ток в режиме ожидания карты | не более 35 мА |
| Габариты | 85x44x18 мм |
MATRIX-II (мод. EH)считыватель двух стандартов — EM-Marine и HID ProxCard II, выход iButton или Wiegand-26
| Рабочая частота | 125 кГц |
| Идентификаторы | EM-Marine, HID ProxCard II (стандарт определяется автоматически) |
| Дальность чтения | 6-14 см |
| Выходной протокол | iButton (Dallas Touch Memory) или Wiegand-26 |
| Удалённость в режиме Dallas | до 15 м |
| Удалённость в режиме Wiegand | до 100 м |
| Напряжение питания | 9-24 В постоянного тока |
| Ток в режиме ожидания карты | не более 35 мА |
| Габариты | 85x44x18 мм |
Как это работает и подключается
- Без внешнего управления индикацией: в дежурном режиме горит красный светодиод; при поднесении карты гаснет красный и вспыхивает зелёный с коротким звуковым сигналом; пока карта в поле — индикации нет.
- Внешнее управление светодиодами и звуком — замыканием соответствующего провода (LED G, LED R, BEEP) на общий контакт; внешнее управление не отключает внутреннюю индикацию целиком, а перехватывает только тот канал, где было замечено внешнее управление.
- Версии E и E WIRE выдают код только по iButton (Dallas Touch Memory). Версия ET поддерживает ещё и Wiegand-26; как выбирается протокол, в доступном тексте РЭ на ET не читается (схема подключения — графика), уточнять по схеме в оригинале.
Монтаж
- Для удалённости от контроллера, указанной в характеристиках, использовать кабель витой парой (например, UTP CAT5e).
- Не устанавливать считыватели ближе 10 см друг от друга.
- Для смены стороны прокладки кабеля — удалить тонкую технологическую перемычку в корпусе, а не выламывать отверстие.
Примеры
Защита от клонированных карт EM-Marine
В версии ET на пропуск дополнительно наносится метка Temic; считыватель передаёт контроллеру номер настоящей карты, даже если рядом есть клон EM-Marine с тем же номером — обычные клонированные карты в системе перестают работать.
Кабельный ввод без разъёма
Версия E WIRE удобна, когда разъём считывателя неудобно разбирать при монтаже — кабель выходит из корпуса напрямую.
Частые вопросы
Чем ET отличается от обычной E?
ET дополнительно проверяет метку Temic на карте и не даёт пройти по клону EM-Marine с тем же номером; у E такой защиты нет.
На каком расстоянии можно поставить считыватель от контроллера?
У версий E и E WIRE — до 15 м (только iButton). У версии ET до 15 м в режиме Dallas Touch Memory и до 100 м в режиме Wiegand.
Нюансы и грабли
- Версия ET читает и обычные карты EM-Marine без метки Temic, но защиту от клонирования даёт только сочетание карты с меткой — если на объекте остались карты без метки, для них защита не работает.
- Версия EH читает не только EM-Marine, но и карты HID ProxCard II; защиты от клонов через метку Temic, как у ET, у неё в паспорте нет.
- E WIRE по характеристикам совпадает с базовой E (125 кГц, 6-8 см, до 15 м, 35 мА), но питание у неё 12 В ±10%, а у E — 9-24 В; путать с версией ET (другая дальность, Wiegand и защита от клонов) не стоит.
Документация
- Iron Logic — MATRIX-II (мод. E), руководство по эксплуатации (пс.546)
- Iron Logic — MATRIX-II (мод. E WIRE), руководство по эксплуатации (пс.467)
- Iron Logic — MATRIX-II ET, руководство по эксплуатации
- Iron Logic — MATRIX-II (мод. EH), руководство по эксплуатации (пс.440a) (PDF: Документация слаботочка ч1/02_СКУД/Iron Logic/).
