MATRIX-III (мод. E S / E+) — накладной считыватель EM-Marine в корпусе 115×75×22 мм

Накладной считыватель EM-Marine 125 кГц в корпусе 115×75×22 мм; отдаёт код по Dallas Touch Memory или Wiegand-26; карта ELR в комплекте.

Модели семейства

MATRIX-III (мод. E S)по паспорту 535-S: накладной корпус с крышкой, схема залита компаундом

Рабочая частота	125 кГц
Идентификаторы	EM-Marine
Дальность считывания карты IL-05ELR	до 30 см (на металле — вдвое меньше)
Выходной протокол	Dallas Touch Memory / Wiegand-26
Максимальная длина линии (Dallas)	не более 15 м
Максимальная длина линии (Wiegand-26)	не более 100 м
Размеры	115х75х22 мм
Масса с упаковкой	не более 250 г
Исполнение	накладной корпус, схема залита компаундом
Напряжение питания	12 В
Гарантия по паспорту 535-S	12 месяцев со дня продажи, срок службы 6 лет

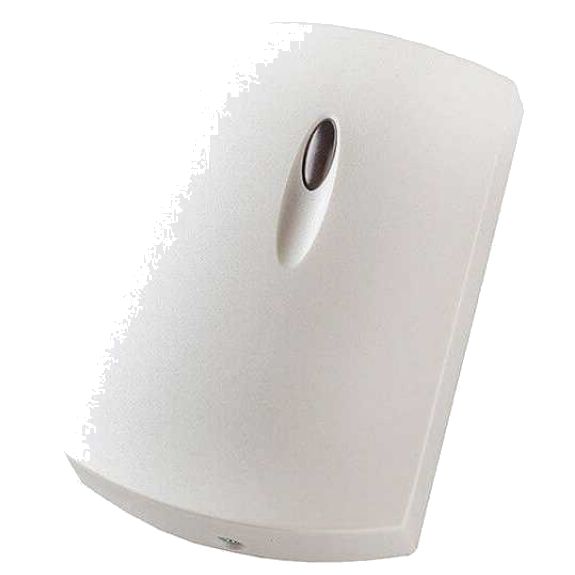

MATRIX-III (мод. E+)по паспорту пс.020: корпус увеличенного размера, ток потребления выше, чем у остальных модификаций паспорта; карта ELR в комплекте

Габариты корпуса	115×75×22 мм
Материал корпуса	пластик ABS
Рабочая частота	125 КГц
Напряжение питания	12 В
Ток потребления	100 мА
Условия эксплуатации	от -40 до +50°C, влажность не более 90%
Комплект поставки	считыватель, 2 шурупа 3,5×40, 2 дюбеля, инструкция по эксплуатации, упаковка, карта ELR (только для мод. E+)
Выходной протокол	Dallas Touch Memory (однократная передача или эмуляция) / Wiegand-26 — выбирается перемычкой по рис. 1 паспорта
Гарантия по паспорту пс.020	18 месяцев со дня продажи или 24 месяца от даты выпуска

Как это работает и подключается

Без внешнего управления: в дежурном режиме горит красный светодиод, при поднесении карты гаснет и вспыхивает зелёный с коротким звуковым сигналом; пока карта в поле — индикации нет.
Внешнее управление светодиодами и звуком — замыканием провода на общий контакт (активный «0»); внешняя индикация работает совместно с внутренней — на внешнее управление переходит только тот канал, где было замечено внешнее управление.
При подключении к контроллеру Z-5R по протоколу iButton (эмуляция Dallas Touch Memory) контроллер сам управляет индикацией считывателя без дополнительных проводов: карта есть в базе — короткие звук и зелёная вспышка на время открытия двери; карты нет — один сигнал с зелёной и красной вспышками.

Монтаж

Комплект поставки включает карту EM-Marine IL-05ELR — карту повышенной дальности, по которой и заявлена дальность считывания до 30 см.
Монтаж: снять верхнюю крышку, разметить и просверлить отверстия под крепление, завести кабель, подключить провода по схеме, изолировать соединения, уложить кабель, подать питание и проверить чтение — затем закрепить считыватель и крышку.
Кабель считывателя не прокладывать ближе 10 см от силовых кабелей.
При установке двух считывателей ближе 30 см дальность срабатывания может уменьшиться; не устанавливать считыватели совсем близко друг к другу.
Для удалённости, указанной в характеристиках, использовать кабель витой парой (например, UTP CAT5e): при iButton — один провод на GND, второй на D0; при Wiegand-26/34 — отдельные пары под D0 и D1.
Провода считывателя по паспорту пс.020: +12В — красный, общий (GND) — чёрный, DATA0 — белый, DATA1 — коричневый, внешнее управление зелёным светодиодом (LED G) — зелёный, красным (LED R) — жёлтый, звуком (BEEP) — синий.
Монтаж по паспорту пс.020 — при температуре не ниже -5°C; условия эксплуатации — от -40 до +50°C, влажность не более 90%, без осадков, прямых солнечных лучей и конденсации.
Крепёж в комплекте: у E S — 2 шурупа 3х30 и 2 дюбеля, у E+ — 2 шурупа 3,5х40 и 2 дюбеля.

Примеры

Считыватель на металлической двери/воротах

Компаундная заливка платы и накладной корпус с крышкой позволяют ставить считыватель на металлическую поверхность — штатная карта IL-05ELR при этом читается на вдвое меньшей дальности, чем на диэлектрике.

Прямая работа с контроллером Z-5R без внешних связей

При подключении к Z-5R по iButton считыватель сам получает от контроллера сигналы «карта есть в базе» / «карты нет» и включает свою звуко-световую индикацию без дополнительной проводки.

Замена считывателя без смены проводки

Протокол передачи (Dallas Touch Memory или Wiegand-26) выбирается перемычкой на считывателе — под конкретный контроллер СКУД.

Частые вопросы

Можно ли ставить этот считыватель прямо на металлическую дверь?

Да, плата залита компаундом для таких условий, но дальность считывания на металле уменьшается вдвое от паспортной.

Нужна ли особая карта?

Паспортная дальность до 30 см заявлена для карты IL-05ELR из комплекта поставки; с обычной картой EM-Marine дальность будет меньше.

E S и E+ — это один считыватель?

Документы этого не говорят прямо. Совпадают корпус (115×75×22 мм), частота 125 кГц, EM-Marine и карта ELR в комплекте, поэтому модификации сведены в одну карточку; электрика и гарантия в паспортах разные — смотрите паспорт на конкретную партию.

Нюансы и грабли

Дальность до 30 см в характеристиках указана для штатной карты IL-05ELR из комплекта — с обычными EM-Marine картами реальная дальность будет меньше.
Установка на металл вдвое уменьшает дальность считывания даже штатной карты — при проектировании точки прохода на металлической двери это нужно закладывать заранее.
Паспорта расходятся: пс.020 (E+) — гарантия 18 месяцев со дня продажи или 24 месяца от даты выпуска, ток потребления 100 мА; пс.535-S (E S) — гарантия 12 месяцев со дня продажи, срок службы 6 лет. Берите значения того паспорта, что лежит в коробке.
Карта ELR из комплекта идёт только с модификацией E+ в паспорте пс.020; в паспорте пс.535-S в комплекте карточка EM-Marine IL-05ELR.

Документация

Iron Logic — MATRIX-III (мод. E S), руководство по эксплуатации (пс.535-S)
Iron Logic — Считыватель (125 КГц, 13,56 МГц) Matrix-II, Matrix-III, Matrix-IV (мод. EH, MF, E+, EHT), паспорт и инструкция по подключению и эксплуатации пс.020
