Z-5R / Matrix II — базовые автономные и сетевые контроллеры СКУД
Одна электроника и программирование мастер-картой в двух корпусах: плата Z-5R и корпус Matrix II с ридером; автономные и сетевые (RS-485) модификации памяти.
Модели семейства
Z-5Rавтономный, без сети
| Память ключей | 1364 |
| Потребление тока | 4 мА |
| Габариты | 45х25х14 мм |
Z-5R (мод. 5000)автономный, увеличенная память
| Память ключей | 5460 |
| Потребление тока | 4 мА |
| Габариты | 45х25х14 мм |
Matrix II (мод. K)автономный, совмещён с ридером EM Marine
| Память ключей | 1364 |
| Потребление тока | 45 мА |
| Габариты | 85х44х18 мм |
| Метки | EM Marine |

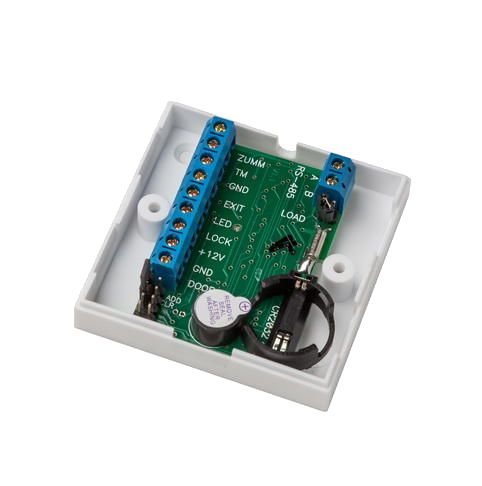

Z-5R (мод. Net)сетевой, RS-485
| Память ключей | 2024 |
| Память событий | 2048 |
| Потребление тока | 20 мА |
| Габариты | 65х65х18 мм |
Z-5R (мод. Net 8000)сетевой, увеличенная память
| Память ключей | 8168 |
| Память событий | 8192 |
| Потребление тока | 20 мА |
| Габариты | 65х65х18 мм |

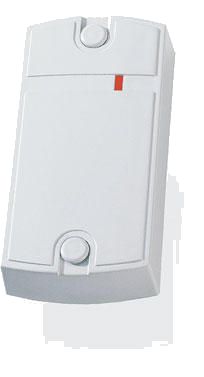

Matrix II (мод. Net)сетевой, совмещён с ридером EM Marine
| Память ключей | 2024 |
| Память событий | 2048 |
| Потребление тока | 45 мА |
| Габариты | 85х44х18 мм |
| Метки | EM Marine |
Как это работает и подключается
- Общие для всех моделей характеристики: напряжение питания 8-18 В, выход МДП-транзистор с током коммутации до 5 А, индикация — сигнал зуммера и двухцветный светодиод, рабочая температура -40…+50°C.
- Программирование без ПО — мастер-картой: длинное касание (около 6 сек) до подтверждающего сигнала, короткое касание (менее 1 сек) до первого сигнала, пауза около 6 сек до серии из 5 коротких сигналов подтверждает выход из режима программирования.
- При первом включении контроллер выдаёт короткие сигналы; поднесённая в этот момент карта становится мастер-картой — сигналы прекращаются, затем идёт серия из 5 коротких сигналов, после чего можно программировать этой мастер-картой.
- Добавление простых ключей — длинное касание мастер-ключа, затем короткое касание на каждый простой ключ и длинное — на каждый блокирующий; добавление мастер-ключей — одно короткое и одно длинное касание мастер-ключа перед каждым новым ключом; удаление ключей — два коротких и одно длинное касание; полное стирание памяти — три коротких и одно длинное; настройка времени открывания двери — четыре коротких касания, затем удержание кнопки открывания на нужное время.
- Режим «Accept» (пять коротких касаний мастер-ключа) — любой поднесённый ключ открывает дверь и одновременно записывается в базу, используется для восстановления базы без ручного сбора ключей.
- Режим «Блокировка» — длинное касание блокирующего ключа переводит в режим и обратно; в этом режиме дверь открывается только блокирующими ключами, простые не работают.
Монтаж
- К контроллерам серии Matrix подключается только внешний считыватель; к Z-5R могут подключаться оба считывателя по схеме подключения на входе/выходе.
- Подключение считывателя по Wiegand 26 предусмотрено только для Z-5R (мод. Net 8000).
- Для силовых цепей — гибкий парный многожильный провод (например ШВВП 2х0,7 или H03VVH2-F 2х0,7); для информационных линий — витая пара 5 категории, одножильная (например UTP 24 AWG 5E).
- Сеть RS-485 — только для контроллеров серии Net; на последнем контроллере в линии ставится перемычка нагрузочного резистора.
- Перемычка на плате задаёт режим: 1 — электромеханический замок (подаётся напряжение для открытия), 2 — стирание памяти при подаче питания, 3 — добавление ключей, 4 — электромагнитный замок (снимается напряжение для открытия), 5 — «Триггер» (каждое поднесение ключа меняет состояние замка; у серии Net этот режим отсутствует).
- Если ток замка более 1 А — параллельно замку подключить диод (в РЭ указан диод серии 1N400).
Примеры
Одна дверь без сети
Z-5R (базовый или мод. 5000) и Matrix II (мод. K) работают автономно: ключи и мастер-карта программируются касаниями считывателя, компьютер не нужен.
Линия из нескольких дверей
Сетевые модификации Net и Net 8000 объединяются в линию RS-485; последний контроллер в линии получает перемычку нагрузочного резистора.
Частые вопросы
Чем Matrix II отличается от Z-5R?
Matrix II — совмещённый корпус со встроенным ридером EM Marine (85х44х18 мм), Z-5R — голая плата под внешний считыватель (45х25х14 мм у автономных модификаций, 65х65х18 мм у сетевых); логика программирования и мастер-ключ у обоих одинаковые.
Какая модификация нужна для линии из нескольких дверей?
Сетевая — Z-5R (мод. Net), Z-5R (мод. Net 8000) или Matrix II (мод. Net); они объединяются по RS-485, автономные Z-5R и Matrix II (мод. K) в сеть не встают.
Нюансы и грабли
- У Z-5R и Z-5R (мод. 5000) нет памяти событий — только память ключей; событийный лог появляется лишь в сетевых модификациях Net и Net 8000.
- Режим «Триггер» (перемычка в положении 5) недоступен на сетевых контроллерах серии Net — на этих моделях перемычку в такое положение не ставить.
- Гарантийный срок в РЭ указан двойным: 18 месяцев со дня продажи или 24 месяца от даты выпуска — действует то ограничение, которое наступит раньше.
Документация
- Iron Logic — паспорт и инструкция по эксплуатации для изделий Z-5R, Z-5R (мод. 5000), Matrix II (мод. K), Z-5R (мод. Net), Z-5R (мод. Net 8000), Matrix II (мод. Net)
