МПП «Тунгус» — порошковые модули пожаротушения от 2 до 50 л
Многоразовый порошковый модуль «Источник Плюс»: двенадцать вместимостей от 2 до 50 л, тушит классы А, В, С и Е; у большинства размеров есть взрывозащищённые исполнения РП и Взр.
Модели семейства
МПП(Н)-2-И-ГЭ-У2самый малый модуль линейки, потолочное или настенное крепление
| Вместимость корпуса | 2,2±0,1 л |
| Габариты | диаметр 124 мм, высота (с кронштейном) 263 мм |
| Масса МПП полная | не более 5 кг |
| Масса порошка ИСТО-1 | 1,9+0,1 кг |
| Быстродействие / время действия | от 1 до 10 с / не более 1 с |
| Защищаемая зона (потолочное, Н=2 м) | класс А: S 25 м², V 38 м³; класс В: S 10 м², V 13 м³ |

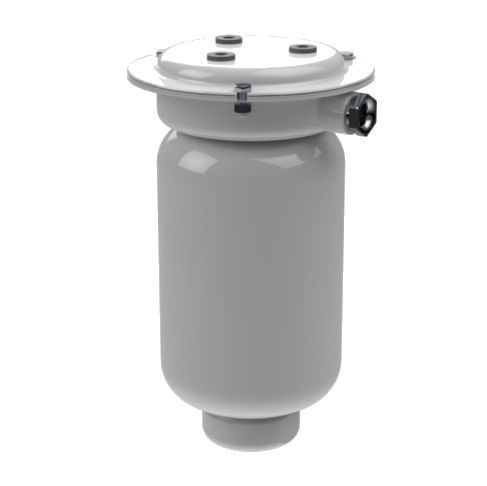

МПП(Н-РП)-2-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-2 для шахт, рудников и их наземных строений
| Ех-маркировка | РО Ex ia I Ма X / 0Ex ia IIC 150°C (T3) Ga X / Ex ia IIIC T150°C Da X |
| Степень защиты | IP65 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 2,2±0,1 л |
| Габариты | диаметр 124 мм, высота (с кронштейном) 282 мм |
| Масса МПП полная | не более 5 кг |
| Масса порошка ИСТО-1 | 1,9+0,1 кг |
| Быстродействие / время действия | от 1 до 10 с / не более 1 с |
| Ток срабатывания / сопротивление цепи | 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |
МПП(Н-Взр)-2 / МПП(Н-Взр-Т)-2-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-2 для общепромышленных взрывоопасных зон
| Ех-маркировка | 0Ex ia IIB T3 Ga X (обыкн., −50…+50 °С) / 0Ex ia IIB T2 Ga X (спец. -Т, −60…+90 °С) |
| Степень защиты | IP54 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 2,2±0,1 л |
| Габариты | диаметр 124 мм, высота (с кронштейном) 271 мм |
| Масса МПП полная | не более 5 кг |
| Масса порошка ИСТО-1 | 1,9+0,1 кг |
| Быстродействие / время действия | от 1 до 10 с / не более 1 с |
| Ток срабатывания (обыкн./спец.) / сопротивление цепи | 0,15 А / 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |

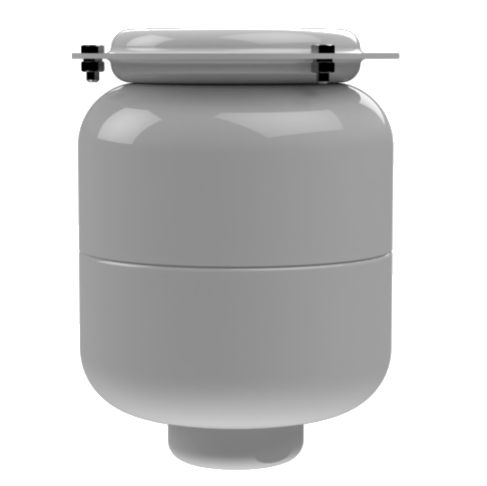

МПП(Н)-2,7-И-ГЭ-У2исполнения потолочного (п) и настенного (н) крепления
| Вместимость корпуса | 2,7+0,2 л |
| Габариты | диаметр 155 мм, высота (с кронштейном) 222 мм |
| Масса МПП полная | не более 4,8 кг |
| Масса порошка ИСТО-1 | 2,6+0,2 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Давление вскрытия мембраны | 2,5…2,7 МПа |
| Защищаемая зона (потолочное, Н=2 м) | класс А: S 32,5 м², V 65 м³; класс В: S 14 м², V 18 м³ |

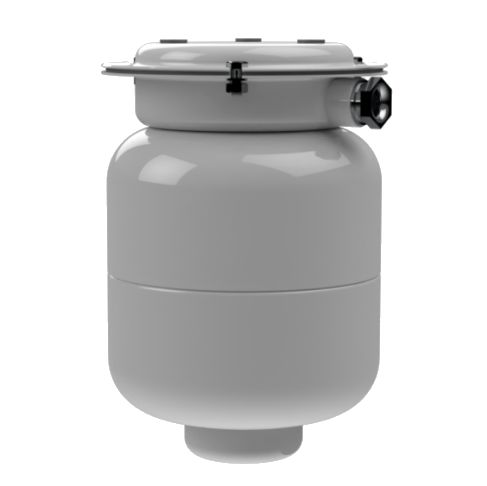

МПП(Н-Взр)-2,7 / МПП(Н-Взр-Т)-2,7-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-2,7 для общепромышленных взрывоопасных зон
| Ех-маркировка | 0Ex ia IIB T3 Ga X (обыкн., −50…+50 °С) / 0Ex ia IIB T2 Ga X (спец. -Т, −60…+90 °С) |
| Степень защиты | IP54 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 2,7+0,2 л |
| Габариты | диаметр 155 мм, высота (с кронштейном) 244 мм |
| Масса МПП полная | не более 4,8 кг |
| Масса порошка ИСТО-1 | 2,6+0,2 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Ток срабатывания (обыкн./спец.) / сопротивление цепи | 0,15 А / 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |

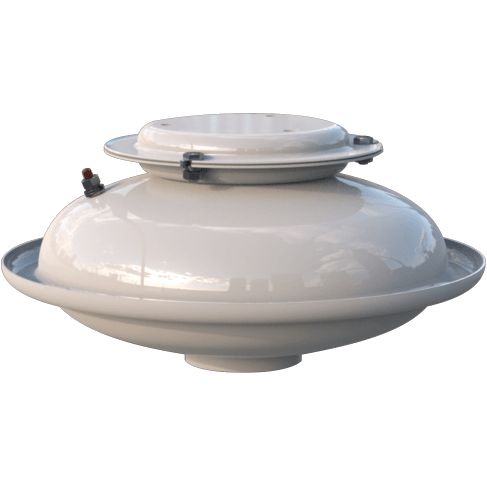

МПП(Н)-3-И-ГЭ-У2потолочное или настенное крепление
| Вместимость корпуса | 3+0,3 л |
| Габариты | диаметр 280 мм, высота (с кронштейном) 142 мм |
| Масса МПП полная | не более 5,5 кг |
| Масса порошка ИСТО-1 | 3±0,15 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Защищаемая зона (потолочное, Н=2 м) | класс А: S 38 м², V 76 м³; класс В: S 16 м², V 20 м³ |
МПП(Н)-4-И-ГЭ-У2потолочное или настенное крепление
| Вместимость корпуса | 4,3±0,1 л |
| Габариты | диаметр 280 мм, высота (с кронштейном) 213 мм |
| Масса МПП полная | не более 7 кг |
| Масса порошка ИСТО-1 | 4,0+0,2 кг |
| Быстродействие / время действия | от 4 до 10 с / не более 1 с |
| Защищаемая зона (потолочное, Н=2 м) | класс А: S 40 м², V 100 м³; класс В: S 18 м², V 27 м³ |

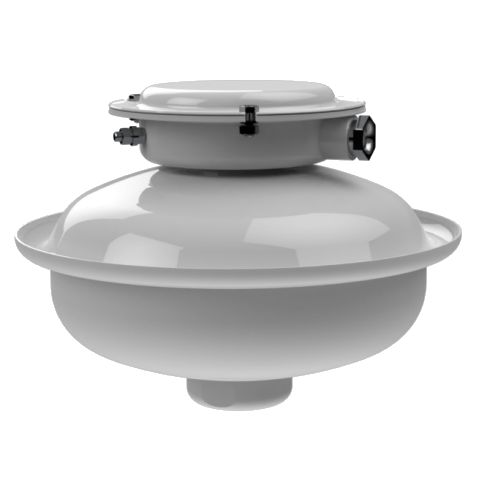

МПП(Н-РП)-4-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-4 для шахт, рудников и их наземных строений
| Ех-маркировка | РО Ex ia I Ма X / 0Ex ia IIC 150°C (T3) Ga X / Ex ia IIIC T150°C Da X |
| Степень защиты | IP65 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 4,3±0,1 л |
| Габариты | диаметр 280 мм, высота (с кронштейном) 226 мм |
| Масса МПП полная | не более 7,7 кг |
| Масса порошка ИСТО-1 | 4,0+0,2 кг |
| Быстродействие / время действия | от 4 до 10 с / не более 1 с |
| Ток срабатывания / сопротивление цепи | 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |
МПП(Н-Взр)-4 / МПП(Н-Взр-Т)-4-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-4 для общепромышленных взрывоопасных зон
| Ех-маркировка | 0Ex ia IIB T3 Ga X (обыкн., −50…+50 °С) / 0Ex ia IIB T2 Ga X (спец. -Т, −60…+90 °С) |
| Степень защиты | IP54 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 4,3±0,1 л |
| Габариты | диаметр 280 мм, высота (с кронштейном) 217 мм |
| Масса МПП полная | не более 7,3 кг |
| Масса порошка ИСТО-1 | 4,0+0,2 кг |
| Быстродействие / время действия | от 4 до 10 с / не более 1 с |
| Ток срабатывания (обыкн./спец.) / сопротивление цепи | 0,15 А / 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |
МПП(Н)-5-И-ГЭ-У2потолочное крепление; отдельно есть исполнение МПП(Н-Р)-5 с ручкой для установки на полу
| Вместимость корпуса | 4,7±0,2 л |
| Габариты | диаметр 280 мм, высота (с кронштейном) 210 мм |
| Масса МПП полная | не более 8,2 кг |
| Масса порошка ИСТО-1 | 4,4±0,2 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Защищаемая зона (потолочное, Н=2 м) | класс А: S 50 м², V 100 м³; класс В (Н 2–4 м): V 40 м³ |

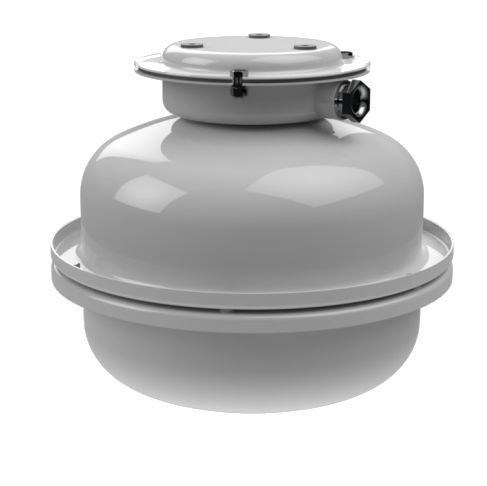

МПП(Н-Взр)-5 / МПП(Н-Взр-Т)-5-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-5 для общепромышленных взрывоопасных зон; отдельного РП-исполнения для этого типоразмера в паспорте нет
| Ех-маркировка | 0Ex ia IIB T3 Ga X (обыкн., −50…+50 °С) / 0Ex ia IIB T2 Ga X (спец. -Т, −60…+90 °С) |
| Степень защиты | IP54 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 4,7±0,2 л |
| Габариты | диаметр 280 мм, высота (с кронштейном) 232 мм |
| Масса МПП полная | не более 8,2 кг |
| Масса порошка ИСТО-1 | 4,4±0,2 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Ток срабатывания (обыкн./спец.) / сопротивление цепи | 0,15 А / 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |
МПП(Н)-6-И-ГЭ-У2потолочное или настенное крепление
| Вместимость корпуса | 6,5±0,32 л |
| Габариты | диаметр 286 мм, высота (с кронштейном) 236 мм |
| Масса МПП полная | не более 10 кг |
| Масса порошка ИСТО-1 | 6,0+0,3 кг |
| Быстродействие / время действия | от 1 до 10 с / не более 1 с |
| Защищаемая зона (потолочное, Н=2 м) | класс А: S 50 м², V 150 м³; класс В: S 27 м², V 40 м³ |
МПП(Н-РП)-6-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-6 для шахт, рудников и их наземных строений
| Ех-маркировка | РО Ex ia I Ма X / 0Ex ia IIC 150°C (T3) Ga X / Ex ia IIIC T150°C Da X |
| Степень защиты | IP65 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 6,5±0,32 л |
| Габариты | диаметр 286 мм, высота (с кронштейном) 278 мм |
| Масса МПП полная | не более 10,3 кг |
| Масса порошка ИСТО-1 | 6,0+0,3 кг |
| Быстродействие / время действия | от 1 до 10 с / не более 1 с |
| Ток срабатывания / сопротивление цепи | 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |

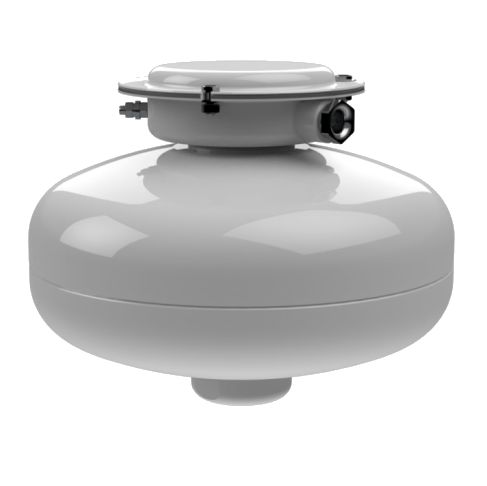

МПП(Н-Взр)-6 / МПП(Н-Взр-Т)-6-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-6 для общепромышленных взрывоопасных зон
| Ех-маркировка | 0Ex ia IIB T3 Ga X (обыкн., −50…+50 °С) / 0Ex ia IIB T2 Ga X (спец. -Т, −60…+90 °С) |
| Степень защиты | IP54 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 6,5±0,32 л |
| Габариты | диаметр 286 мм, высота (с кронштейном) 241 мм |
| Масса МПП полная | не более 10 кг |
| Масса порошка ИСТО-1 | 6,0+0,3 кг |
| Быстродействие / время действия | от 1 до 10 с / не более 1 с |
| Ток срабатывания (обыкн./спец.) / сопротивление цепи | 0,15 А / 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |

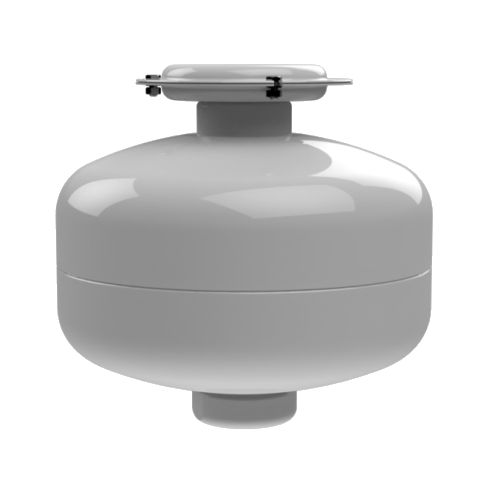

МПП(Н)-9-И-ГЭ-У2потолочное крепление
| Вместимость корпуса | 9,0-0,4 л |
| Габариты | диаметр 286 мм, высота (с кронштейном) 268 мм |
| Масса МПП полная | не более 13 кг |
| Масса порошка ИСТО-1 | 8,6+0,43 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Защищаемая зона (потолочное, Н=2 м) | класс А: S 72 м², V 144 м³; класс В: S 33 м², V 54 м³ |

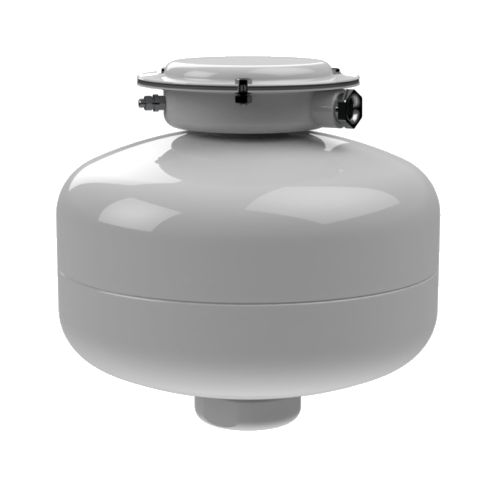

МПП(Н-РП)-9-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-9 для угольных шахт, рудников и их наземных строений
| Область применения | подземные выработки шахт/рудников, опасные по газу/угольной пыли; взрывоопасные зоны классов 0/1/2 (IIA/IIB/IIC) и 20/21/22 (IIIA/IIIB/IIIC) |
| Ех-маркировка | РО Ex ia I Ма Х / 0Ex ia IIС 150°C (T3) Gа Х / Ex ia IIIС T150°C Dа Х |
| Степень защиты | IP65 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 9,0-0,4 л |
| Габариты | диаметр 286 мм, высота (с кронштейном) 304 мм |
| Масса МПП полная | не более 13,2 кг |
| Масса порошка ИСТО-1 | 8,6+0,43 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Ток срабатывания / сопротивление цепи | 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |
| Температурный диапазон | от минус 50 до плюс 50 °С |
МПП(Н-Взр)-9 / МПП(Н-Взр-Т)-9-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-9 для общепромышленных взрывоопасных зон
| Ех-маркировка | 0Ex ia IIB T3 Ga X (обыкн., −50…+50 °С) / 0Ex ia IIB T2 Ga X (спец. -Т, −60…+90 °С) |
| Степень защиты | IP54 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 9,0-0,4 л |
| Габариты | диаметр 286 мм, высота (с кронштейном) 272 мм |
| Масса МПП полная | не более 13 кг |
| Масса порошка ИСТО-1 | 8,6+0,43 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Ток срабатывания (обыкн./спец.) / сопротивление цепи | 0,15 А / 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |
МПП(Н)-10-И-ГЭ-У2напольная установка (три опоры)
| Вместимость корпуса | 9,2-0,5 л |
| Габариты | высота 342 мм, диаметр 240 мм |
| Масса МПП полная | не более 17 кг |
| Масса порошка ИСТО-1 | 9,5±0,3 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Защищаемая зона | класс А: S 36 м² при Н=6 м, V 216 м³ до Н=15 м; класс В: S 18,3 м², V 75 м³ |

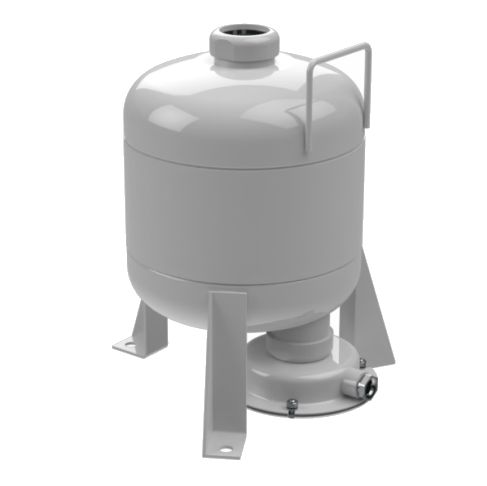

МПП(Н-РП)-10-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-10 для шахт, рудников и их наземных строений
| Ех-маркировка | РО Ex ia I Ма X / 0Ex ia IIC 150°C (T3) Ga X / Ex ia IIIC T150°C Da X |
| Степень защиты | IP65 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса с установленным ИХГ | 9,2-0,5 л |
| Габариты | высота 384 мм, диаметр 240 мм |
| Масса МПП полная | не более 19,5 кг |
| Масса порошка ИСТО-1 | 9,5±0,3 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Ток срабатывания / сопротивление цепи | 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |
МПП(Н-Взр)-10 / МПП(Н-Взр-Т)-10-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-10 для общепромышленных взрывоопасных зон
| Ех-маркировка | 0Ex ia IIB T3 Ga X (обыкн., −50…+50 °С) / 0Ex ia IIB T2 Ga X (спец. -Т, −60…+90 °С) |
| Степень защиты | IP54 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса с установленным ИХГ | 9,2-0,5 л |
| Габариты | высота 377 мм, диаметр 240 мм |
| Масса МПП полная | не более 18 кг |
| Масса порошка ИСТО-1 | 9,5±0,3 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Ток срабатывания (обыкн./спец.) / сопротивление цепи | 0,15 А / 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |
МПП(Н)-10(ст)-И-ГЭ-У2исполнение на кронштейне настенного/напольного крепления
| Вместимость корпуса | 9,2-0,5 л |
| Габариты | высота (с кронштейном) 312 мм, ширина 305 мм, длина 396 мм (МПП(Н-Т1)-10(ст) — 423 мм) |
| Масса МПП полная | не более 20 кг |
| Масса порошка ИСТО-1 | 9,5+0,5 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Защищаемая зона (Н=6 м) | класс А: S 80 м², V 240 м³; класс В: S 36 м², V 60 м³ |
МПП(Н-РП)-10(ст)-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-10(ст) для шахт, рудников и их наземных строений
| Ех-маркировка | РО Ex ia I Ма X / 0Ex ia IIC 150°C (T3) Ga X / Ex ia IIIC T150°C Da X |
| Степень защиты | IP65 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 9,2-0,5 л |
| Габариты | высота 312 мм, длина 475 мм, ширина 305 мм |
| Масса МПП полная | не более 20,5 кг |
| Масса порошка ИСТО-1 | 9,5+0,5 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Ток срабатывания / сопротивление цепи | 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |

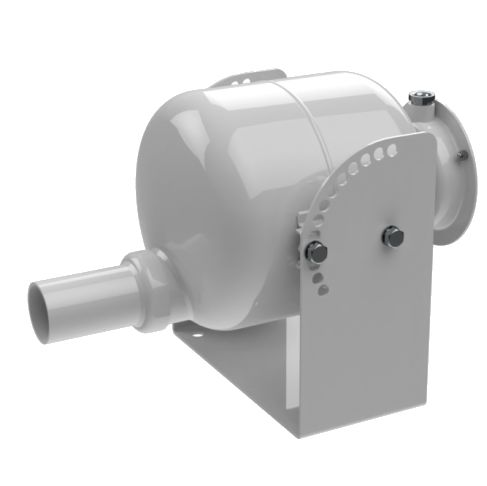

МПП(Н-Взр)-10(ст) / МПП(Н-Взр-Т)-10(ст)-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-10(ст) для общепромышленных взрывоопасных зон
| Ех-маркировка | 0Ex ia IIB T3 Ga X (обыкн., −50…+50 °С) / 0Ex ia IIB T2 Ga X (спец. -Т, −60…+90 °С) |
| Степень защиты | IP54 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 9,2-0,5 л |
| Габариты | высота (с кронштейном) 312 мм, длина 470 мм, ширина 305 мм |
| Масса МПП полная | не более 20 кг |
| Масса порошка ИСТО-1 | 9,5+0,5 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Ток срабатывания (обыкн./спец.) / сопротивление цепи | 0,15 А / 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |
МПП(Н)-16-И-ГЭ-У2исполнение на кронштейне
| Вместимость корпуса | 16,6±0,4 л |
| Габариты | высота (с кронштейном) 395 мм, ширина 407 мм, длина 529 мм |
| Масса МПП полная | не более 29 кг |
| Масса порошка ИСТО-1 | 16+0,8 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Защищаемая зона (Н=6 м) | класс А: S 100 м², V 300 м³; класс В: S 58 м², V 96 м³ |
МПП(Н)-24-И-ГЭ-У2напольная установка, наклон оси модуля 20°
| Вместимость корпуса | 24-1,2 л |
| Габариты | диаметр 245 мм, длина 712 мм |
| Масса МПП полная | не более 36 кг |
| Масса порошка ИСТО-1 | 22-1 кг |
| Быстродействие / время действия | от 5 до 10 с / не более 1 с |
| Защищаемая зона (Н=1 м, наклон 20°) | класс А: S 75 м², V 250 м³; класс В: S 58 м² |

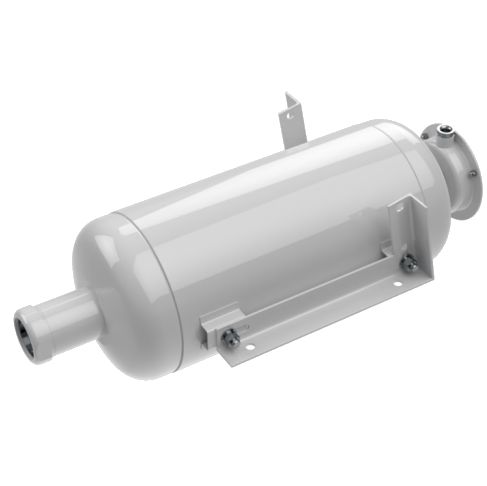

МПП(Н-РП)-24-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-24 для шахт, рудников и их наземных строений
| Ех-маркировка | РО Ex ia I Ма X / 0Ex ia IIC 150°C (T3) Ga X / Ex ia IIIC T150°C Da X |
| Степень защиты | IP65 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 24-1,2 л |
| Габариты | диаметр 245 мм, длина 764 мм |
| Масса МПП полная | не более 37,8 кг |
| Масса порошка ИСТО-1 | 22-1 кг |
| Быстродействие / время действия | от 5 до 10 с / не более 1 с |
| Ток срабатывания / сопротивление цепи | 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |
МПП(Н-Взр)-24 / МПП(Н-Взр-Т)-24-И-ГЭ-У2взрывозащищённое исполнение МПП(Н)-24 для общепромышленных взрывоопасных зон
| Ех-маркировка | 0Ex ia IIB T3 Ga X (обыкн., −50…+50 °С) / 0Ex ia IIB T2 Ga X (спец. -Т, −60…+90 °С) |
| Степень защиты | IP54 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 24-1,2 л |
| Габариты | диаметр 245 мм, длина 760 мм |
| Масса МПП полная | не более 36 кг |
| Масса порошка ИСТО-1 | 22-1 кг |
| Быстродействие / время действия | от 5 до 10 с / не более 1 с |
| Ток срабатывания / сопротивление цепи | 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii/Li) | 24 В / 0,433 А / 25 мкГн |
МПП(Н-Т)-50-КД2-ГЭ-У2подача через трубную разводку на 4 насадка-распылителя, только исполнения Н и Т (без Т1)
| Вместимость корпуса | 50±1,5 л |
| Габариты (модуль) | диаметр 342 мм, длина 782 мм |
| Масса МПП снаряжённого | не более 70 кг |
| Масса порошка ИСТО-1 | 46±1 кг |
| Быстродействие / время действия (4 насадка) | 10…20 с / 15…25 с |
| Давление вскрытия мембраны / клапана | 2,2±0,2 МПа; срабатывание предохранительного клапана 4,0…5,25 МПа |
Как это работает и подключается
- Приводится в действие импульсом тока от ППКП, ручного пожарного извещателя или электронного узла запуска (например, УСПАА-1, УСП-101): элемент электропусковой поджигает источник холодного газа (ИХГ), газ вспушивает порошок и создаёт давление для вскрытия мембраны и выброса порошка через насадок-распылитель.
- Выпускается в трёх температурных исполнениях: нормальном (Н, от –50 до +50 °С), специальном (Т, от –60 до +90 °С) и широком (Т1, от –60 до +125 °С); у МПП-50 широкого исполнения нет — только Н и Т.
- Изделие многоразовое: после срабатывания перезаряжается только предприятием-изготовителем или лицензированной организацией в специально оборудованном помещении.
- Взрывозащищённые исполнения есть у большинства типоразмеров этой линейки. Взр (общепромышленные взрывоопасные зоны, маркировка 0Ex ia IIB T3 Ga X, для -Т исполнения 0Ex ia IIB T2 Ga X, IP54 вводная коробка) — у МПП-2, МПП-2,7, МПП-4, МПП-5, МПП-6, МПП-9, МПП-10, МПП-10(ст) и МПП-24. РП (подземные выработки шахт/рудников, маркировка РО Ex ia I Ma X / 0Ex ia IIC T3 Ga X / Ex ia IIIC T150°C Da X, IP65 вводная коробка) — у МПП-2, МПП-4, МПП-6, МПП-9, МПП-10, МПП-10(ст) и МПП-24 (у МПП-5 и МПП-2,7 исполнения РП в тексте нет). У обеих групп степень защиты корпуса самого МПП — IP67. Входные искробезопасные параметры одинаковы у всех типоразмеров и обоих исполнений: Ui 24 В, Ii 0,433 А, Li 25 мкГн (Ci не измерима); ток срабатывания и сопротивление цепи по каждому типоразмеру — см. таблицу нужной модели, у большинства это 0,15 А (обыкн.)/0,2 А (спец.) при 8…16 Ом, но, например, у МПП-24-Взр в паспорте — только одно значение 0,2 А.
Монтаж
- Заземление — обязательное условие подключения: концы элемента электропускового до подключения замкнуть скруткой не менее двух витков и опломбировать, подключать МПП только после его заземления.
- Число модулей на защищаемое помещение считать по разделу 10 СП 485.1311500.2020; коэффициент затенения К2 = 1+1,33·(Sз/Sу), где Sз — площадь затенённой части, Sу — площадь помещения; расстановка должна исключать затенённые зоны.
- Перед монтажом извлечь МПП из упаковки и осмотреть целостность корпуса и мембраны; при наличии выступающей потолочной балки модуль устанавливать под балкой, чтобы газопорошковая струя не била в неё.
- Крепление МПП на несущую конструкцию должно выдерживать импульсную нагрузку от отдачи модуля в момент выброса порошка.
Примеры
Локальное тушение в шкафу или на площадке
МПП-2…МПП-6 закрывают компактные объёмы, потолочное или настенное крепление, быстродействие от 1–4 с.
Тушение по площади или объёму помещения
МПП-9…МПП-24 рассчитаны на защищаемые объёмы до 250 м³ по классу А.
Тушение через трубную разводку
МПП-50 подаёт порошок через 4 насадка-распылителя на трубной разводке — для больших защищаемых площадей.
Частые вопросы
От чего срабатывает МПП?
От импульса тока: с прибора приёмно-контрольного и управления пожарного, от ручного пожарного извещателя или от электронного узла запуска (УСПАА-1, УСП-101) — своей логики принятия решения у модуля нет.
Можно ли перезарядить МПП самостоятельно?
Нет: паспорт требует перезарядку только на предприятии-изготовителе или в организации с лицензией на этот вид работ, в специально оборудованном помещении.
Чем отличаются исполнения Н, Т и Т1?
Диапазоном рабочих температур: Н — от –50 до +50 °С, Т — от –60 до +90 °С, Т1 — от –60 до +125 °С; у МПП-50 доступны только Н и Т.
Чем отличаются взрывозащищённые исполнения РП и Взр?
РП — для угольных шахт, рудников и их наземных строений (маркировка РО Ex ia I Ma X / 0Ex ia IIC T3 Ga X / Ex ia IIIC T150°C Da X, IP65 вводная коробка), Взр — для общепромышленных взрывоопасных зон (0Ex ia IIB T3 Ga X, для -Т исполнения 0Ex ia IIB T2 Ga X, IP54 вводная коробка); у корпуса МПП в обоих случаях IP67.
Чем МПП(Н)-2,7 отличается от МПП(Н)-2?
Вместимостью корпуса (2,7 л против 2,2 л) и габаритами (диаметр 155 мм и высота с кронштейном 222 мм у 2,7-й против 124×263 мм у 2-й) — это разные типоразмеры одной линейки, у 2,7 также есть отдельное взрывозащищённое исполнение Взр.
Нюансы и грабли
- Целостность мембраны и наличие заземления проверяются раз в квартал внешним осмотром; при проколе, трещине или разрушении мембраны модуль подлежит замене, а не ремонту на месте.
- Пусковой ток жёстко ограничен: не более 2,0 А для исполнений Н/Т и не более 5,0 А для Т1 — превышение может вывести из строя элемент электропусковой.
- Падение с высоты более 2 м, удары по корпусу и разборка (кроме операций техобслуживания по паспорту) переводят модуль в брак — паспорт требует отправки на завод или утилизации, эксплуатация повреждённого МПП запрещена.
- Также не допускается: хранение МПП рядом с нагревательными приборами, под прямыми солнечными лучами или атмосферными осадками, в агрессивных средах и во влаге; огневые испытания модуля без согласованной программы работ или без представителя изготовителя.
- После срабатывания порошок не токсичен для тела и одежды, но воздух в помещении разгоняют общеобменной или передвижной вентиляцией; осевший порошок убирают пылесосом/сухой ветошью, затем влажной уборкой; при эксплуатации сам модуль пожаро- и взрывобезопасен.
- У МПП-50 быстродействие и время действия другие (10…20 с / 15…25 с через 4 насадка) — не переносить параметры МПП-2…24 на МПП-50 при расчёте времени эвакуации.
- У взрывозащищённых исполнений (РП и Взр) порог другой и жёстче: при случайном падении с высоты выше 1,5 м на любое основание модуль подлежит утилизации — не путать с общим порогом «более 2 м» для обычного (не взрывозащищённого) МПП.
Документация
- Источник Плюс — Паспорт и РЭ МПП(Н)-2-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н)-3-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н)-4-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н)-5-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н)-6-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н)-9-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н)-10-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н)-10(ст)-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н)-16-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н)-24-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-Т)-50-КД2-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н)-2,7-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-Взр)-2,7 / МПП(Н-Взр-Т)-2,7-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-РП)-9-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-Взр)-9 / МПП(Н-Взр-Т)-9-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-РП)-2-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-Взр)-2-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-РП)-4-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-Взр)-4-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-Взр)-5-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-РП)-6-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-Взр)-6-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-РП)-10-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-Взр)-10-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-РП)-10(ст)-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-Взр)-10(ст)-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-РП)-24-И-ГЭ-У2
- Источник Плюс — Паспорт и РЭ МПП(Н-Взр)-24-И-ГЭ-У2
