МПП(Н)-0,65 — компактный модуль порошкового тушения на 0,65 л

Самый малый модуль порошкового пожаротушения ТУНГУС: подаёт порошок при пожарах классов А, В, С и Е из корпуса 0,65 л. Крепится опорой на несущую поверхность, от горизонтали до соплом вниз.

Модуль порошкового пожаротушения МПП(Н)-0,65-И-ГЭ-У2

Модели семейства

МПП(Н)-0,65 / МПП(Н-Т)-0,65 / МПП(Н-Т1)-0,65-И-ГЭ-У2нормальное (−50…+50 °С), специальное (−60…+90 °С) и широкотемпературное (−60…+125 °С) исполнения

Вместимость корпуса	0,65 + 0,07 л
Габариты	высота 130, длина 218 мм
Масса полная	не более 3 кг
Масса огнетушащего порошка ИСТО-1	0,49 + 0,05 кг
Быстродействие	от 3 до 8 с
Время действия	не более 1 с
Давление вскрытия мембраны	2,0…2,4 МПа
Защищаемая площадь/объём класса А	1,2 м² / 2,4 м³
Ток срабатывания / сопротивление цепи	0,2 А / 8…16 Ом (Н, Н-Т); 0,6 А / 2…5 Ом (Н-Т1)

МПП(Н-Взр)-0,65 / МПП(Н-Взр-Т)-0,65-И-ГЭ-У2взрывозащищённое исполнение для общепромышленных взрывоопасных зон классов 0, 1, 2

Ех-маркировка	0Ex ia IIB T3 Ga X (обыкн., −50…+50 °С) / 0Ex ia IIB T2 Ga X (спец. -Т, −60…+90 °С)
Степень защиты	IP54 вводная коробка, IP67 корпус МПП
Вместимость корпуса	0,65+0,07 л
Габариты	высота 177, длина 223 мм
Масса полная	не более 3,3 кг
Масса порошка ИСТО-1	0,49+0,05 кг
Быстродействие / время действия	от 3 до 8 с / не более 1 с
Ток срабатывания / сопротивление цепи	0,2 А / 8…16 Ом
Входные искробезопасные параметры (Ui/Ii/Li)	24 В / 0,433 А / 25 мкГн

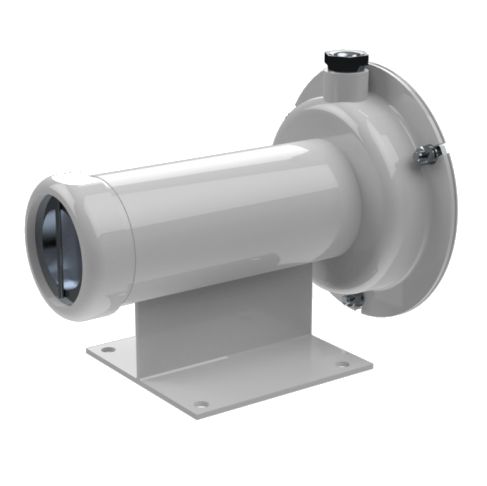

МПП(Н-РП)-0,65-И-ГЭ-У2взрывозащищённое исполнение для угольных шахт, рудников и их наземных строений

Ех-маркировка	РО Ex ia I Ма X / 0Ex ia IIC 150°C (T3) Ga X / Ex ia IIIC T150°C Da X
Степень защиты	IP65 вводная коробка, IP67 корпус МПП
Вместимость корпуса	0,65+0,07 л
Габариты	высота 180, длина 224 мм
Масса полная	не более 3,6 кг
Масса порошка ИСТО-1	0,49+0,05 кг
Быстродействие / время действия	от 3 до 8 с / не более 1 с
Температурный диапазон / влажность	от минус 50 до плюс 50 °С, влажность не более (98±2) % при плюс 35 °С
Ток срабатывания / сопротивление цепи	0,2 А / 8…16 Ом
Входные искробезопасные параметры (Ui/Ii/Li)	24 В / 0,433 А / 25 мкГн

Как это работает и подключается

После подачи электрического импульса на элемент электропусковой источник холодного газа (ИХГ) генерирует газ, вспушивает огнетушащий порошок и создаёт давление внутри корпуса для вскрытия мембраны и выброса порошка через насадок-распылитель.
Три исполнения по температуре: нормальное (Н) −50…+50 °С, специальное (Н-Т) −60…+90 °С, широкотемпературное (Н-Т1) −60…+125 °С — у широкотемпературного другие параметры цепи запуска (ток 0,6 А, сопротивление 2…5 Ом вместо 0,2 А и 8…16 Ом).
Расчёт количества модулей — по разделу 10 СП 485.1311500.2020, с коэффициентом запаса К2 = 1+1,33·(Sз/Sу) на затенённые зоны.
Взрывозащищённые исполнения: Взр (общепромышленные взрывоопасные зоны классов 0, 1, 2, маркировка 0Ex ia IIB T3 Ga X, для -Т — 0Ex ia IIB T2 Ga X, IP54 вводная коробка) и РП (подземные выработки шахт и рудников, взрывоопасные зоны, маркировка РО Ex ia I Ma X / 0Ex ia IIC T3 Ga X / Ex ia IIIC T150°C Da X, IP65 вводная коробка); у корпуса самого МПП в обоих случаях IP67, входные искробезопасные параметры одинаковы: Ui 24 В, Ii 0,433 А, Li 25 мкГн.

Монтаж

Модуль крепится опорой на несущую поверхность (стена, потолок, пол) в любом удобном месте защищаемого объёма; ориентация — от горизонтальной до вертикальной соплом-распылителем вниз.
Заземление — обязательно до подключения; выводы электропускового элемента до подключения замкнуть скруткой не менее 2 витков и опломбировать.
Крепление выполнять на конструкцию, способную выдержать импульсную нагрузку от отдачи модуля в момент выброса порошка.
Зарядка и перезарядка — только на предприятии-изготовителе или в лицензированной организации, не своими силами.

Примеры

Локальная защита малого объёма

Электрощит, распределительный шкаф — модуль крепится опорой прямо внутри объёма, вытеснение порошка идёт через насадок-распылитель под мембраной.

Автономный пуск без прибора

МПП приводится в действие импульсом от автономных сигнально-пусковых устройств УСПАА-1 или УСП-101 — без ППКП.

Частые вопросы

Нужен ли прибор для запуска?

Нет — модуль срабатывает от импульса тока автономных сигнально-пусковых устройств (УСПАА-1, УСП-101) либо от прибора управления, если он есть в системе.

Чем отличаются исполнения Н, Н-Т и Н-Т1?

Диапазоном рабочих температур (−50…+50, −60…+90, −60…+125 °С соответственно) и параметрами цепи электропуска — у Н-Т1 выше допустимый ток срабатывания и ниже сопротивление цепи.

Чем отличаются взрывозащищённые исполнения РП и Взр?

РП — для угольных шахт, рудников и их наземных строений (IP65 вводная коробка), Взр — для общепромышленных взрывоопасных зон (IP54 вводная коробка); у корпуса МПП в обоих случаях IP67, различаются только габариты, масса и Ex-маркировка.

Нюансы и грабли

0,65 л — это самый малый модуль линейки МПП; при расчёте защищаемого объёма для помещения (не локальной зоны) ориентируются на раздел 10 СП 485.1311500.2020, а не только на цифры из таблицы 1.
Не предназначен для тушения загораний веществ, горение которых может происходить без доступа воздуха.
Падение с высоты более 2 м, удары по корпусу и ИХГ, разборка модуля вне регламентного ТО — прямо запрещены паспортом; также нельзя хранить МПП у нагревательных приборов, под прямым солнцем или атмосферными осадками.
Пусковой ток на проводах электропускового элемента не должен превышать 2,0 А для исполнений Н/Н-Т и 5,0 А для Н-Т1 — иначе риск повреждения цепи запуска.
