МПП(Р) — модули порошкового пожаротушения «Тунгус» потолочного и настенного исполнения
Порошковый модуль «Тунгус» линейки (Р): потолочное/настенное крепление, МПП-Р-4/5/6, тушит классы А, В, С, Е. У большинства размеров есть взрывозащищённые РП/Взр той же ёмкости.
Модели семейства
МПП(Р)-4-И-ГЭ-У2исполнения потолочного (п) и настенного (н) крепления
| Вместимость корпуса | 4,3±0,1 л |
| Габариты | диаметр 280 мм, высота (с кронштейном) 214 мм |
| Масса МПП полная | 6,7±0,34 кг |
| Масса порошка ИСТО-1 | 4,0+0,2 кг |
| Быстродействие / время действия | от 4 до 10 с / не более 1,0 с |
| Защищаемая зона (потолочное, Н=3 м) | класс А: S 33,3 м², V 100 м³; класс В: S 9 м², V 27 м³ |
МПП(Р-РП)-4-И-ГЭ-У2взрывозащищённое исполнение МПП(Р)-4 для шахт, рудников и их наземных строений
| Ех-маркировка | РО Ex ia I Ма X / 0Ex ia IIC 150°C (T3) Ga X / Ex ia IIIC T150°C Da X |
| Степень защиты | IP65 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 4,3 ± 0,1 л |
| Габариты | диаметр 280, высота (с кронштейном) 226 мм |
| Масса полная | 7,6 ± 0,38 кг |
| Масса порошка ИСТО-1 | 4,0 + 0,2 кг |
| Быстродействие | от 4 до 10 с |
| Ток срабатывания / сопротивление цепи | 0,2 А / 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii) | 20 В / 0,309 А |
| Температурный диапазон | от минус 50 до плюс 50 °С |
МПП(Р-Взр)-4 / МПП(Р-Взр-Т)-4-И-ГЭ-У2взрывозащищённое исполнение МПП(Р)-4 для общепромышленных взрывоопасных зон
| Ех-маркировка (Взр / Взр-Т) | 0Ex ia IIB T3 Ga X / 0Ex ia IIB T2 Ga X |
| Степень защиты | IP54 вводная коробка, не ниже IP67 корпус МПП |
| Вместимость корпуса | 4,3 ± 0,1 л |
| Габариты | диаметр 280, высота (с кронштейном) 217 мм |
| Масса полная | 6,7 ± 0,34 кг |
| Масса порошка ИСТО-1 | 4,0 + 0,2 кг |
| Быстродействие | от 4 до 10 с |
| Ток срабатывания / сопротивление цепи | 0,15 А (обыкн.) / 0,2 А (спец.), 8…16 Ом |
| Входные искробезопасные параметры (Ui/Ii) | 24 В / 0,433 А |
| Температурный диапазон | от минус 50 до плюс 50 °С (обыкн.) / от минус 60 до плюс 90 °С (спец., -Т) |
МПП(Р)-5-И-ГЭ-У2исполнения потолочное/напольное; отдельно МПП(Р-Р)-5 с ручкой вместо кронштейна для пола
| Вместимость корпуса | 4,7±0,2 л |
| Габариты | диаметр 280 мм, высота (с кронштейном) 210 мм; МПП(Р-Р)-5: диаметр 280, высота 190, ширина 300 мм |
| Масса МПП полная | 8,0±0,4 кг; МПП(Р-Р)-5: 7,8±0,4 кг |
| Масса порошка ИСТО-1 | 4,4±0,2 кг |
| Быстродействие / время действия | от 3 до 10 с (МПП(Р-Р)-5: от 10 до 20 с) / не более 1 с |
| Защищаемая зона (потолочное, Н=3 м) | класс А: S 33,3 м², V 100 м³; класс В: S 9 м², V 27 м³ |

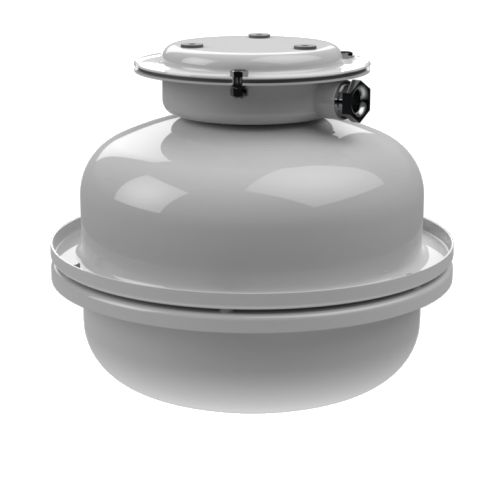

МПП(Р-Взр)-5 / МПП(Р-Взр-Т)-5-И-ГЭ-У2взрывозащищённое исполнение МПП(Р)-5 для общепромышленных взрывоопасных зон, потолочное и напольное крепление
| Ех-маркировка (Взр / Взр-Т) | 0Ex ia IIB T3 Ga X (−50…+50 °С) / 0Ex ia IIB T2 Ga X (−60…+90 °С) |
| Степень защиты | IP54 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 4,7±0,2 л |
| Габариты | диаметр 280 мм, высота (с кронштейном) 232 мм |
| Масса полная | 8,4±0,42 кг |
| Масса порошка ИСТО-1 | 4,4±0,2 кг |
| Быстродействие / время действия | от 3 до 10 с / не более 1 с |
| Ток срабатывания / сопротивление цепи | 0,15 А (обыкн.) / 0,2 А (спец.), сопротивление указано в паспорте |
| Входные искробезопасные параметры (Ui/Ii) | 24 В / 0,433 А |
| Защищаемый объём потолочного крепления (Н=1 м) | V 78 м³ (класс А) |
МПП(Р)-6-И-ГЭ-У2исполнения потолочного и настенного крепления
| Вместимость корпуса | 6,5±0,32 л |
| Габариты | диаметр 286 мм, высота (с кронштейном) 239 мм |
| Масса МПП полная | 9,2±0,46 кг |
| Масса порошка ИСТО-1 | 6,0+0,3 кг |
| Быстродействие / время действия | от 1 до 10 с / не более 1,0 с |
| Защищаемая зона (потолочное, Н=3 м) | класс А: S 50 м², V 150 м³; класс В: S 13,3 м², V 40 м³ |

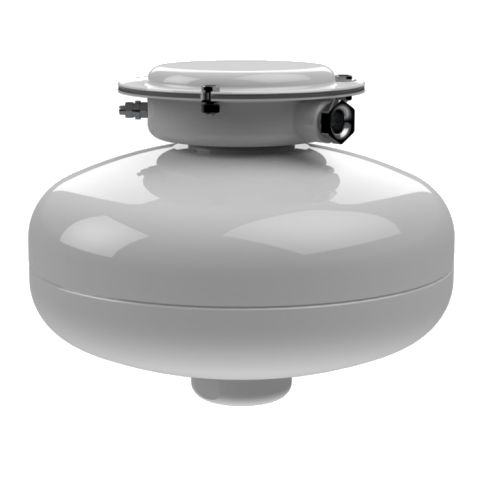

МПП(Р-РП)-6-И-ГЭ-У2взрывозащищённое исполнение МПП(Р)-6 для шахт, рудников и их наземных строений
| Ех-маркировка | РО Ex ia I Ма X / 0Ex ia IIC 150°C (T3) Ga X / Ex ia IIIC T150°C Da X |
| Степень защиты | IP65 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 6,5±0,32 л |
| Габариты | диаметр 286 мм, высота (с кронштейном) 278 мм |
| Масса полная | 10,0±0,5 кг |
| Масса порошка ИСТО-1 | 6,0+0,3 кг |
| Быстродействие / время действия | от 1 до 10 с / не более 1 с |
| Входные искробезопасные параметры (Ui/Ii) | 20 В / 0,309 А |
МПП(Р-Взр)-6 / МПП(Р-Взр-Т)-6-И-ГЭ-У2взрывозащищённое исполнение МПП(Р)-6 для общепромышленных взрывоопасных зон
| Ех-маркировка (Взр / Взр-Т) | 0Ex ia IIB T3 Ga X (−50…+50 °С) / 0Ex ia IIB T2 Ga X (−60…+90 °С) |
| Степень защиты | IP54 вводная коробка, IP67 корпус МПП |
| Вместимость корпуса | 6,5±0,32 л |
| Габариты | диаметр 286 мм, высота (с кронштейном) 241 мм |
| Масса полная | 9,2±0,46 кг |
| Масса порошка ИСТО-1 | 6,0+0,3 кг |
| Быстродействие / время действия | от 1 до 10 с / не более 1 с |
| Входные искробезопасные параметры (Ui/Ii) | 24 В / 0,433 (в паспорте эта строка ошибочно подписана «мА», хотя значение то же, что у Ui/Ii других Взр-исполнений этой линейки) |
Как это работает и подключается
- Два конструктивных исполнения кронштейна — потолочное (п) и настенное (н); МПП(Р-Р)-5 дополнительно доступен с ручкой для напольной установки.
- Может комплектоваться электронным узлом запуска для дублирующего пуска модуля — основной импульс даёт ППКП, ручной извещатель или узел запуска через элемент электропусковой.
- Вытеснение огнетушащего порошка у взрывозащищённого МПП(Р-РП/Взр)-4 — газом от источника холодного газа ИХГ-4(М)-04; после импульса на элемент электропусковой газ псевдоожижает порошок, создаёт давление и разрушает мембрану, выбрасывая порошок через насадок-распылитель.
- Исполнения по температуре — обыкновенное (–50…+50 °С), специальное Т (–60…+90 °С) и широкое Т1 (–60…+125 °С).
- Взрывозащита обеспечивается искробезопасной электрической цепью «i»: РП-исполнения — для угольных шахт/рудников (маркировка РО Ex ia I Ma X / 0Ex ia IIC T3 Ga X / Ex ia IIIC T150°C Da X, IP65 вводная коробка), Взр-исполнения — для общепромышленных взрывоопасных зон (0Ex ia IIB T3 Ga X, для -Т — 0Ex ia IIB T2 Ga X, IP54 вводная коробка); у корпуса МПП в обоих случаях IP67. Источник питания элемента электропускового должен иметь сертификат ТР ТС 012/2011 с параметрами, не хуже Ui/Ii/Ci/Li конкретной модели.
Монтаж
- Заземление — до подключения замкнуть выводы элемента электропускового скруткой не менее двух витков и опломбировать, подключать модуль только после заземления.
- Крепление — под конкретное исполнение кронштейна (потолочное/настенное); несущая конструкция должна выдерживать импульсную нагрузку отдачи при выбросе порошка.
- Пусковой ток ограничен так же, как у базовой линейки МПП: не более 2,0 А для исполнений Р/Р-Т/Р-Р, не более 5,0 А для Р-Т1.
Примеры
Потолочный монтаж
Кронштейн крепит модуль к потолку; расчёт защищаемой зоны в паспорте дан отдельно для этого исполнения (п).
Настенный монтаж
То же изделие на другом кронштейне (н) — для установки на стене; показатели защищаемой зоны отличаются от потолочного.
МПП(Р-Р)-5 на полу с ручкой
Отдельное исполнение -5 с ручкой вместо кронштейна для напольной установки.
Угольная шахта, рудник
МПП(Р-РП)-4 сертифицирован под взрывозащиту шахт по «Правилам безопасности в угольных шахтах» — для наземных строений и подземных выработок, опасных по метану/угольной пыли.
Взрывоопасная зона на производстве
МПП(Р-Взр)-4 — для взрывоопасных зон классов 0/1/2 категории IIB/IIA (не шахтное исполнение); (-Т) вариант — для более широкого диапазона температур −60…+90 °С.
Частые вопросы
Чем МПП(Р) отличается от обычного МПП той же вместимости?
Паспорт описывает МПП(Р) как отдельное изделие с конструкцией кронштейна под потолочное/настенное крепление (и, для -5, вариант с ручкой) — характеристики МПП и МПП(Р) не совпадают, сверять нужно по паспорту конкретной линейки.
Можно ли поставить МПП(Р)-5 на пол?
Да, для этого есть отдельное исполнение МПП(Р-Р)-5 с ручкой вместо кронштейна — но у него другое быстродействие (от 10 до 20 с).
Чем отличаются взрывозащищённые исполнения РП и Взр у линейки МПП(Р)?
РП — для угольных шахт, рудников и их наземных строений (маркировка РО Ex ia I Ma X / 0Ex ia IIC T3 Ga X / Ex ia IIIC T150°C Da X, IP65 вводная коробка), Взр — для общепромышленных взрывоопасных зон (0Ex ia IIB T3 Ga X, IP54 вводная коробка); входные искробезопасные параметры цепи у них тоже разные (например, у -4 и -6: 20 В/0,309 А у РП против 24 В/0,433 А у Взр).
Нюансы и грабли
- Показатели защищаемой зоны в паспорте даны раздельно для потолочного и настенного крепления одного и того же модуля — таблицы не идентичны, сверять по нужному способу монтажа.
- МПП(Р-Р)-5 отличается от остальных исполнений -5 не только формой (ручка вместо кронштейна), но и быстродействием: от 10 до 20 с вместо от 3 до 10 с.
- Разборка (кроме операций техобслуживания по паспорту), удары по корпусу и падение с высоты более 2 м переводят модуль в брак так же, как у базовой линейки МПП — но для взрывозащищённых исполнений (РП, Взр) порог ниже: падение с высоты выше 1,5 м на любое основание сразу переводит модуль в брак.
- РП и Взр — не взаимозаменяемые исполнения одного типоразмера: разная область применения, разная Ex-маркировка и разные входные искробезопасные параметры цепи (например, у -4 и -6: РП — 20 В/0,309 А, Взр — 24 В/0,433 А); источник питания цепи запуска подбирается под конкретное исполнение, а не под типоразмер вообще.
- Назначенный срок службы взрывозащищённых исполнений: до 12 лет в общепромышленных взрывоопасных зонах, но не более 5 лет (до 7 включительно с учётом срока хранения) в подземных выработках шахт — считать от приёмки ОКК завода-изготовителя, не от монтажа.
- Монтаж и обслуживание во взрывоопасной зоне — только специализированным предприятием с лицензией; критические отказы (короткое замыкание или обрыв пусковой цепи) устранять только вне взрывоопасной среды.
