Источник Плюс · модули пожаротушения пеной высокой кратности
МППВК / МППВК(Взр) — модули пенного пожаротушения 17–100 л, обычного и взрывозащищённого исполнения
Модуль «Тунгус» тушит пеной высокой кратности классы А и В: МППВК-17/28/50/100-ГЗ — для обычных объектов, МППВК(Взр) той же линейки — для шахт и взрывоопасных зон 0/1/2, 20/21/22.
Модели семейства
МППВК(Взр)-17-ГЗменьшая вместимость линейки
| Маркировка взрывозащиты | РО Ex ia I Ма Х / 0Ex ia IIС T5 Gа Х / Ex ia IIIС T100 °C Dа Х |
| Степень защиты | IP65 для вводной коробки, IP67 для корпуса МППВК |
| Вместимость корпуса | 21,0+0,4 дм³ |
| Габариты | диаметр 342 мм, высота с пеногенератором 1005 мм, ширина между болтами кронштейна 405 мм |
| Масса / объём ОТВ | без ОТВ не более 13,7 кг; ОТВ 17+0,3 дм³; полная не более 31,0 кг |
| Инерционность / время выпуска ОТВ | не более 3 с / не более 180 с |
| Кратность пены / расход ОТВ | не менее 550 / не менее 0,09 дм³/с |
| Защищаемая зона (Н=2–6 м) | S 14 м², V 7,8 м³ |
МППВК(Взр)-28-ГЗбольшая вместимость линейки, с трубной разводкой до 20 м
| Маркировка взрывозащиты | РО Ex ia I Ма Х / 0Ex ia IIС 150°C (T3) Gа Х / Ex ia IIIС T150 °C Dа Х |
| Степень защиты | IP65 для вводной коробки, IP67 для корпуса МППВК |
| Вместимость корпуса | 33,0+0,8 дм³ |
| Габариты | модуль: диаметр 342 мм, длина 910 мм; пеногенератор: диаметр 282 мм, длина 782 мм |
| Масса / объём ОТВ | без ОТВ не более 19,5 кг; ОТВ 28+0,5 дм³; полная не более 48 кг |
| Инерционность / время выпуска ОТВ | не более 5 с / не более 180 с |
| Кратность пены / максимальная длина трубопровода | не менее 600 / до 20 м |
| Защищаемая зона (Н=2–6 м) | S 24 м², V не менее 12,6 м³ |

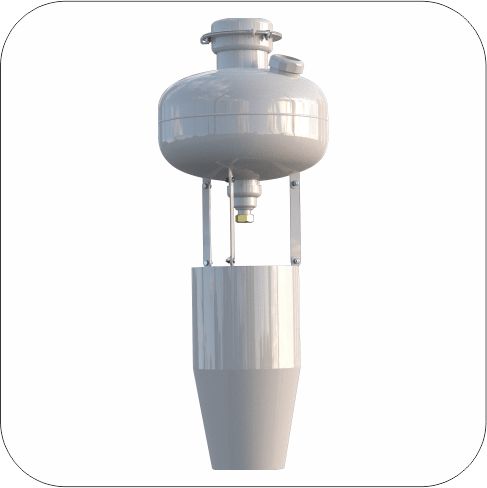

МППВК-17-ГЗобычное (без Ex-маркировки) исполнение той же вместимости; другой корпус и монтаж, чем у МППВК(Взр)-17-ГЗ
| Вместимость корпуса | 20,0+0,4 дм³ |
| Габариты | диаметр 340 мм, высота с пеногенератором 952 мм |
| Масса / объём ОТВ | без ОТВ не более 13,7 кг; ОТВ 17+0,3 дм³; полная не более 31,0 кг |
| Инерционность / время выпуска ОТВ | не более 3 с / 180 с |
| Кратность пены / расход ОТВ | не менее 550 / не менее 0,09 дм³/с |
| Максимальное давление / срабатывание клапана | 2,0 МПа / 2,5…3,0 МПа |
| Защищаемая зона (Н=2–6 м) | S 14 м², V 7,8 м³ |
| Ресурс срабатываний | не менее 5 |
МППВК-50-ГЗобычное (без Ex-маркировки) исполнение на 50 л ОТВ, с отдельными генераторами пены (ГПВК)
| Степень защиты | IP65 для вводной коробки, IP67 для корпуса МППВК |
| Вместимость корпуса | 70±2 дм³ |
| Масса (без ОТВ / стапель / 1 ГПВК) | 48,0 / 16,0 / 4,5 кг, не более |
| Объём ОТВ / масса полная | 50±0,3 дм³ / не более 98 кг |
| Габариты | модуль: диаметр 342 мм, длина 1156 мм; ГПВК (2 шт.): диаметр 282 мм, длина 782 мм |
| Инерционность / время выпуска (через 2 ГПВК) | не более 10 с / не более 150 с |
| Кратность пены / расход ОТВ | не менее 600 / не менее 0,34 дм³/с |
| Защищаемая зона (Н=2–6 м) | S 30 м², V не менее 21 м³ |

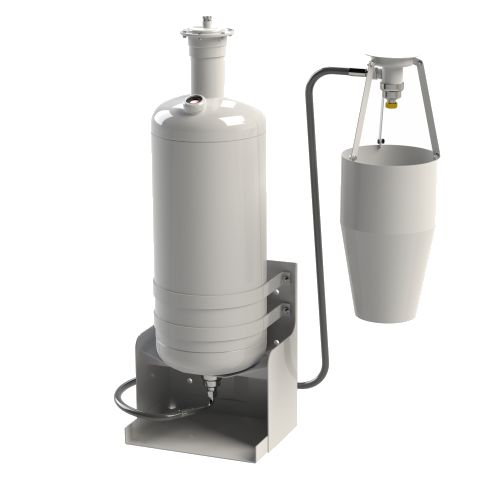

МППВК(Взр)-50-ГЗвзрывозащищённое исполнение того же корпуса на 50 л ОТВ — для шахт и Ex-зон
| Маркировка взрывозащиты | РО Ex ia I Ма Х / 0Ex ia IIС 150°C (T3) Gа Х / Ex ia IIIС T150 °C Dа Х |
| Степень защиты | IP65 для вводной коробки, IP67 для корпуса МППВК |
| Класс электробезопасности | III |
| Вместимость корпуса | 70±2 дм³ |
| Масса без ОТВ / полная | 48,0 кг, не более / не более 98 кг |
| Габариты | модуль: диаметр 342 мм, длина 1156 мм; ГПВК (2 шт.): диаметр 282 мм, длина 782 мм |
| Инерционность / время выпуска (через 2 ГПВК) | не более 10 с / не более 150 с |
| Входные искробезопасные параметры цепи | Ui 24 В, Ii 0,433 А, Li 25 мкГн |
| Защищаемая зона (Н=2–6 м) | S 30 м², V не менее 21 м³ |

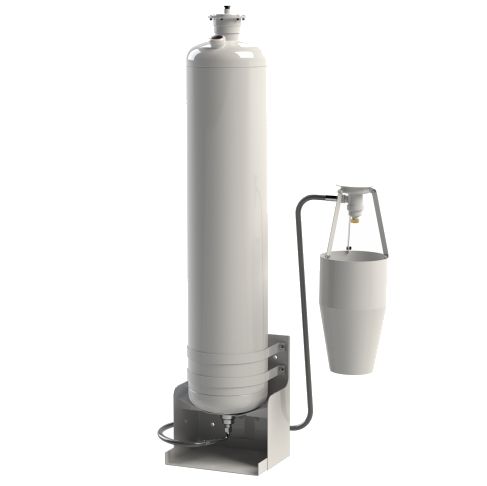

МППВК-100-ГЗобычное (без Ex-маркировки) исполнение на 100 л ОТВ — старшее в линейке, 4 генератора пены
| Степень защиты | IP65 для вводной коробки, IP67 для корпуса МППВК |
| Вместимость корпуса | 132±4 дм³ |
| Масса (без ОТВ / ГПВК / кронштейн / стапель) | 75,0 / 4,5 / 4,7 / 16,0 кг, не более |
| Объём ОТВ / масса полная | 100±0,7 дм³ / не более 175 кг |
| Габариты | модуль: диаметр 342 мм, длина 1805 мм; ГПВК (4 шт.): диаметр 282 мм, длина 782 мм |
| Инерционность / время выпуска (через 4 ГПВК) | не более 10 с / не более 150 с |
| Кратность пены / расход ОТВ через 4 ГПВК | не менее 600 / 0,68 дм³/с |
| Защищаемая зона | S 60 м² (Н=2,5…6 м), V не менее 42 м³ (Н=2…6 м) |
МППВК(Взр)-100-ГЗвзрывозащищённое исполнение того же корпуса на 100 л ОТВ — для шахт и Ex-зон
| Маркировка взрывозащиты | РО Ex ia I Ма Х / 0Ex ia IIС 150°C (T3) Gа Х / Ex ia IIIС T150 °C Dа Х |
| Степень защиты | IP65 для вводной коробки, IP67 для корпуса МППВК |
| Класс электробезопасности | III |
| Вместимость корпуса | 132±4 дм³ |
| Масса без ОТВ / полная | 75,0 кг, не более / не более 175 кг |
| Габариты | модуль: диаметр 342 мм, длина 1805 мм; ГПВК (4 шт.): диаметр 282 мм, длина 782 мм |
| Входные искробезопасные параметры цепи | Ui 24 В, Ii 0,433 А, Li 25 мкГн |
| Защищаемая зона | S 60 м² (Н=2,5…6 м), V не менее 42 м³ (Н=2…6 м) |
Как это работает и подключается
- Пуск — от искробезопасной электрической цепи через элемент электропусковой (у Взр-исполнений); питание строго от источника с параметрами, соответствующими Ui/Ii/Ci/Li модуля, иначе взрывозащита не гарантирована.
- Ресурс — не менее 5 срабатываний за назначенный срок службы; после срабатывания требуется техническое освидетельствование и перезарядка на предприятии-изготовителе или в лицензированной организации.
- Кратность пены К = (1000·Vп)/VОТВ считается по объёму огнетушащего вещества (вода + пенообразователь, у 50/100-ГЗ — плюс летучий ингибитор коррозии) и объёму получаемой пены.
- У МППВК-50/100-ГЗ (обычных и Взр) огнетушащее вещество подаётся через отдельно смонтированные генераторы пены (ГПВК) по трубной разводке — у -17/-28-ГЗ пеногенератор закреплён на самом модуле.
Монтаж
- У Взр-исполнений подключение линии пуска — в последнюю очередь и только на обесточенную линию; до подключения к прибору управления линия пуска должна быть замкнута.
- У Взр-исполнений пломбу и концы выводов элемента электропускового разъединять только при монтаже вводной коробки, затем проверить целостность цепи безопасным постоянным током. У обычного МППВК-17-ГЗ выводы скручивают не менее чем на два витка и опломбируют; у -50/100-ГЗ (обычных и Взр) выводы соединяют в контактном соединителе вводной коробки.
- Крепление на несущую конструкцию должно выдерживать статическую нагрузку в 5 раз больше полной массы модуля — требование общее для всех типоразмеров, обычных и Взр.
- У Взр-исполнений хранить и монтировать не ближе 2 м от нагревательных приборов и мест сварочных/огневых работ; при падении с высоты более 1,5 м модуль подлежит утилизации. Обычные МППВК запрещают хранение вблизи нагревательных приборов и падение на несущую поверхность без указания конкретного расстояния/высоты.
- МППВК-100-ГЗ (обычный и Взр) крепится одновременно стапелем и настенным кронштейном — паспорт прямо запрещает крепление только одним из двух узлов.
- К работе с МППВК(Взр) допускаются лица не моложе 18 лет, изучившие паспорт и руководство по эксплуатации.
- Объём заливаемой воды: 16+0,2 дм³ у обычного МППВК-17-ГЗ; 45,8±0,2 дм³ у -50-ГЗ и 91,5±0,5 дм³ у -100-ГЗ (совпадает у обычных и Взр-исполнений) — увеличение объёма воды категорически запрещено.
- Трубная разводка от модуля до ГПВК: у -50-ГЗ (обычного и Взр) магистральный трубопровод Dn не ниже 12 и длиной не более 11 м, отвод к ГПВК — Dn не ниже 12 и не более 2 м; у -100-ГЗ магистраль Dn не ниже 19, отвод — как у -50-ГЗ.
- У обычных -50/100-ГЗ высота крепления ГПВК должна превышать высоту защищаемого объёма не менее чем на 1 м при вертикальном расположении и не менее чем на 0,5 м при горизонтальном.
Примеры
Подземные выработки шахт
Опасные по метану и/или угольной пыли зоны — паспорт МППВК(Взр) прямо называет их областью применения.
Взрывоопасные зоны 0/1/2 и 20/21/22
Категории смесей IIA/IIB/IIC и IIIA/IIIB/IIIC — маркировка Ex ia по ГОСТ 31610.0-2019 (только у исполнения Взр).
Обычные объекты без Ex-требований
Базовые МППВК-17/28/50/100-ГЗ (без маркировки Ex) — для тушения пожаров классов А и В по СП 485.1311500.2020: концертные и киноконцертные залы, магазины, гостиницы, больницы, склады негорючих и трудногорючих материалов.
Частые вопросы
В чём разница между МППВК и МППВК(Взр) одного типоразмера?
У 50-ГЗ и 100-ГЗ — только в Ex-маркировке, классе электробезопасности III и искробезопасных параметрах цепи (Ui/Ii/Li), корпус и объём ОТВ совпадают. У 17-ГЗ обычное и взрывозащищённое исполнения дополнительно отличаются вместимостью корпуса и габаритами.
Нужен ли специальный источник питания для Взр-исполнения?
Да — паспорт требует источник с выходными искробезопасными параметрами, соответствующими Ui/Ii/Ci/Li модуля, и сертификат соответствия по взрывозащите на этот источник.
Почему у 50-ГЗ и 100-ГЗ пеногенератор отдельно от модуля?
Это старшие типоразмеры линейки: огнетушащее вещество подаётся по трубной разводке на 2 (у 50-ГЗ) или 4 (у 100-ГЗ) вынесенных генератора пены (ГПВК), в отличие от 17-ГЗ и 28-ГЗ, где пеногенератор закреплён прямо на корпусе модуля.
Нюансы и грабли
- IP65/IP67 не отменяет требований по Ex-маркировке «Х» у Взр-исполнений: особые условия эксплуатации — только объекты по перечню паспорта, только сертифицированный источник питания искробезопасной цепи — обязательны, а не рекомендации.
- Внутри линейки Взр разный температурный класс маркировки: Т5 у МППВК(Взр)-17-ГЗ, но Т3 у МППВК(Взр)-28/50/100-ГЗ — при подборе на объект с более высокой температурной группой газа подходит только -17-ГЗ.
- У обычных МППВК-17/28/50/100-ГЗ (без «Взр» в обозначении) нет Ex-маркировки и особых условий по взрывозащите — для шахт и взрывоопасных зон применимо только исполнение (Взр).
- МППВК-17-ГЗ и МППВК(Взр)-17-ГЗ различаются не только маркировкой: вместимость корпуса (20,0 против 21,0 дм³) и габариты (диаметр 340 против 342 мм, высота 952 против 1005 мм) у них тоже разные — не считать это одним и тем же корпусом с иной маркировкой.
- МППВК-50-ГЗ и МППВК(Взр)-50-ГЗ, а также -100-ГЗ и (Взр)-100-ГЗ — наоборот, один и тот же корпус и типоразмер (совпадают вместимость, масса, габариты, ТУ на изделие); отличие только в Ex-маркировке, классе электробезопасности и параметрах искробезопасной цепи.
- Температурный диапазон эксплуатации +5…+50 °С одинаков у обычных и Взр-исполнений; отличается влажность — у Взр в подземных выработках шахт, опасных по газу/угольной пыли, допускается до (98±2)% при +35 °С (с конденсацией влаги) вместо общего норматива 95% при +25 °С.
