Источник Плюс · модули пожаротушения тонкораспылённой водой (ТРВ) многоразового использования
МУПТВ-ГЗ-ВД «Тунгус» — модули пожаротушения тонкораспылённой водой 13,5–100 л
Баллон с водой и добавками: холодный газ ИХГ выбрасывает её тонкораспылённой струёй. Тушит классы А и В, проливы ЛВЖ, электроустановки до 1000 В; взрывозащищённые (Взр) — для шахт и Ex-зон.
Модели семейства
МУПТВ-13,5-ГЗ-ВД13,5 л ОТВ, для поверхностного тушения классов А/В или проливов ЛВЖ
| Вместимость корпуса | 15±0,2 л |
| Габариты (диаметр×высота) | не более 340×380 мм |
| Масса без ОТВ / полная | не более 8,8 кг / 22,7–26,1 кг (по исполнению) |
| Инерционность / время выпуска ОТВ | не более 3 с / не более 2 с |
| Расход ОТВ через насадок | не менее 6,75–8,15 кг/с (по температурному исполнению) |
| Макс. рабочее давление / клапан | 3,5 МПа / срабатывание 4,0–5,25 МПа |
| Цепь пуска | ток срабатывания не менее 0,15 А, напряжение 3–24 В, сопротивление 8–16 Ом |
| Ресурс срабатываний | не менее 10 раз |
| Защищаемая площадь | 26,4–30,2 м² (классы А/В) или 7,3 м² / ранг 233В (проливы) |
МУПТВ-18,5-ГЗ-ВД18,5 л ОТВ, для больших высот подвеса (4,5–8,5 м)
| Вместимость корпуса | 20,0±0,4 л |
| Габариты (диаметр×высота) | не более 340×425 мм |
| Масса без ОТВ / полная | не более 9,8 кг / 28,4–33,2 кг |
| Инерционность / время выпуска ОТВ | не более 3 с / не более 3,5 с |
| Расход ОТВ через насадок | не менее 6,1–6,4 кг/с |
| Ресурс срабатываний | не менее 5 раз |
| Защищаемая площадь (высота 4,5–8,5 м) | класс А — 24,6 м² (5,6 м), класс В — 19,6 м² (5,0 м); проливы — 7,3 м², ранг 233В |

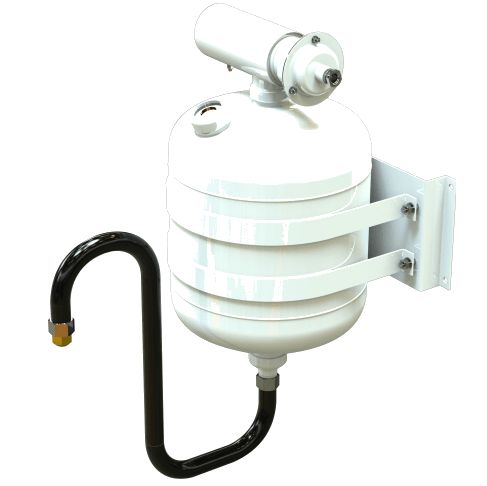

МУПТВ-30-ГЗ-ВД33 л ОТВ, до 6 насадков-распылителей и трубная разводка до 16 м
| Вместимость корпуса | 33,0±0,8 л |
| Габариты МУПТВ (диаметр×длина) | не более 340×675 мм |
| Масса без ОТВ / кронштейн / стапель | не более 16,0 кг / 4,7 кг / 16,0 кг |
| Полная масса | 47–54 кг (по температурному исполнению) |
| Инерционность | не более 4 с |
| Макс. длина трубной разводки | 16 м, до 8 поворотов на 90° |
| Ток срабатывания цепи пуска | не менее 0,2 А, напряжение 3–24 В |
| Ресурс срабатываний | не менее 5 раз |
| Защищаемая площадь (насадки «ТРВ-Тунгус-S») | 4 насадка — 18,0 м²; 5 — 22,5 м²; 6 — 27,0 м² |
МУПТВ-100-ГЗ-ВД105 л ОТВ, четыре ИХГ в одном газогенерирующем устройстве, до 16 насадков
| Вместимость корпуса | 105±3 л |
| Габариты (диаметр×высота×ширина) | не более 340×1910×590 мм |
| Масса без ОТВ / полная | не более 55,0 кг / 158–181 кг |
| Инерционность | не более 6 с |
| Макс. рабочее давление (корпус/трубопровод) | 3,5 МПа / 2,0 МПа |
| Время выпуска ОТВ (16 насадков «ТРВ-Тунгус-S») | не более 10,5 с |
| Расход ОТВ через насадок «ТРВ-Тунгус-S» | не менее 0,6–0,72 кг/с |
| Газогенерирующее устройство | 4 источника холодного газа ИХГ-30(М)-01, объединены в один блок |

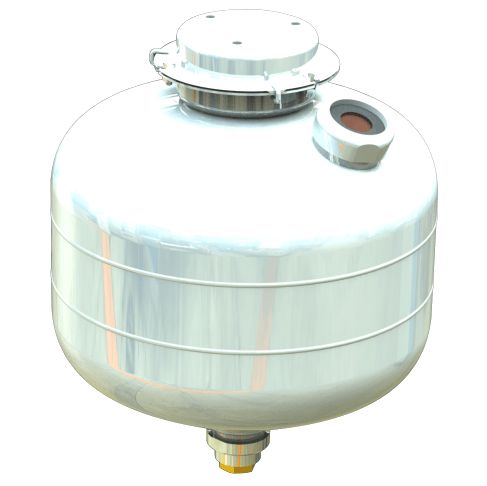

МУПТВ(Взр)-13,5-ГЗ-ВДвзрывозащищённое исполнение 13,5 л для шахт и Ex-зон
| Ex-маркировка | РО Ex ia I Ma X / 0Ex ia IIC T4 Ga X / Ex ia IIIC T135 °C Da X |
| Степень защиты | IP65 вводная коробка, IP68 газогенерирующее устройство, IP67 корпус МУПТВ |
| Вместимость корпуса | 15±0,2 л |
| Габариты (диаметр×высота) | не более 340×385 мм |
| Масса без ОТВ / полная | не более 8,8 кг / 22,7–26,1 кг |
| Инерционность / время выпуска ОТВ | не более 3 с / не более 2 с |
| Искробезопасные параметры цепи запуска (Ui/Ii/Ci/Li) | 24 В / 0,433 А / емкость неизмеримо мала / 25 мкГн |
| Область применения | шахты и рудники, опасные по газу метану/угольной пыли; взрывоопасные зоны классов 0/1/2 и 20/21/22 |
МУПТВ(Взр)-30-ГЗ-ВДвзрывозащищённое исполнение 30 л для шахт и Ex-зон
| Ex-маркировка | РО Ex ia I Ma X / 0Ex ia IIC T4 Ga X / Ex ia IIIC T150 °C Da X |
| Степень защиты / класс | IP65 вводная коробка, IP67 корпус; класс III по защите от поражения током |
| Вместимость корпуса | 33,0±0,8 л |
| Габариты МУПТВ (диаметр×длина) | не более 342×872 мм |
| Масса без ОТВ / кронштейн / стапель / защитный корпус | не более 16,0 / 12,5 / 20,0 / 16,0 кг |
| Искробезопасные параметры цепи запуска (Ui/Ii/Ci/Li) | 24 В / 0,433 А / емкость неизмеримо мала / 25 мкГн |
| Область применения | шахты и рудники, опасные по газу метану/угольной пыли; взрывоопасные зоны классов 0/1/2 и 20/21/22 |
Как это работает и подключается
- Устройство — герметичный корпус с ОТВ (вода с добавками) и газогенерирующим устройством с источником холодного газа (ИХГ) внутри; нижняя горловина закрыта срезной мембраной. После электрического импульса на элемент электропусковой ИХГ генерирует газ, давление вскрывает мембрану, и ОТВ тонкораспылённой струёй выходит через насадок-распылитель.
- Пуск — от прибора приёмно-контрольного охранно-пожарного, кнопки ручного пуска, устройства сигнально-пускового автономного (УСПАА-1, УСП-101) или (для исполнения «С») от собственного электронного узла запуска, который срабатывает автоматически при (72±5) °C без внешнего питания.
- МУПТВ поставляется БЕЗ огнетушащего вещества: воду (питьевую или дистиллированную, 15…25 °C) и добавки заливают на объекте по инструкции, объём зависит от температурного исполнения — менять заданный объём воды или ОТВ категорически запрещено.
- Модуль многоразовый: после срабатывания подлежит перезарядке только на предприятии-изготовителе или в организации с лицензией; менять на месте нельзя.
- У исполнения «С» после срабатывания для возврата в исходное состояние нужно при температуре ниже +65 °C извлечь элемент питания CR2032 и установить его обратно не ранее чем через 2 минуты; кнопкой контроля проверяется целостность цепи и элемента питания перед монтажом.
- Взрывозащищённые исполнения (Взр) имеют вид взрывозащиты «искробезопасная электрическая цепь i», Ex-маркировку и степень защиты IP65–IP68 в зависимости от узла — предназначены для шахт, рудников и Ex-зон классов 0/1/2 и 20/21/22.
Монтаж
- Монтаж на потолочное перекрытие через кронштейн (13,5/18,5 л) или настенный кронштейн/напольный стапель (30/100 л); для потолков выше 6 м (13,5 л) или 9 м (18,5 л) насадок-распылитель выносится удлинителем длиной не более 3000 мм.
- До подключения концы выводов элемента электропускового должны быть замкнуты скруткой не менее двух витков и опломбированы; подключать модуль только ПОСЛЕ его заземления.
- Заливка ОТВ: вода 15…25 °C заданного объёма (зависит от исполнения по температуре) + добавки из комплекта, затем предохранительный клапан и гайка с моментом затяжки 110+20 Н·м.
- Не направлять выходное отверстие модуля в сторону человека; после срабатывания корпус газогенерирующего устройства нагревается — не касаться открытыми частями тела до остывания.
- Один раз в квартал — визуальный осмотр корпуса (без вмятин, трещин, подтёков ОТВ), насадка-распылителя, целостности мембраны предохранительного клапана и заземления; для «С» дополнительно тестирование электронного узла запуска кнопкой контроля.
- Падение модуля с высоты более 1,5 м, удары по корпусу, разборка и изменение конструкции — запрещены; при любом повреждении корпуса модуль выводится из эксплуатации и отправляется изготовителю.
- Взрывозащищённые (Взр) исполнения запускаются только от внешнего источника питания с искробезопасной выходной цепью «i», выходные параметры которого не должны превышать входные (Ui=24 В, Ii=0,433 А, Li=25 мкГн — знак «Х» в маркировке); источник должен иметь действующий сертификат соответствия — ППКП или УСП-101 годятся только при соблюдении этого условия, обычный (не искробезопасный) выход прибора для Взр-исполнений не подходит.
Примеры
Серверная или архив без орошения водой по площади
МУПТВ-13,5/18,5 на потолке тушит локальный очаг классов А/В, не заливая всё помещение, как спринклер.
Пролив ЛВЖ на открытой площадке
Исполнение «п» (МУПТВ-…-ГЗ-ВД (tºC=+5/-30/-50 п)) с насадком «ТРВ-Тунгус-Sf» гасит пролив бензина рангом до 233В одним насадком.
Большой зал или склад, тушение по площади
МУПТВ-30 с распределением на 4–6 насадков «ТРВ-Тунгус-S» и трубной разводкой до 16 м закрывает 18–27 м².
Шахта, опасная по метану
МУПТВ(Взр) с Ex-маркировкой ia допущен в подземные выработки шахт и рудников, опасные по газу и угольной пыли.
Автономный пуск без прибора
Исполнение МУПТВ(С) с электронным узлом запуска само обнаруживает и тушит пожар при (72±5) °C без внешнего питания и системы управления.
Частые вопросы
Можно ли МУПТВ тушить пожар класса С (газы) или щелочные металлы?
Нет, паспорт прямо исключает вещества, реагирующие с водой, и вещества, горящие без доступа воздуха; заявленное назначение — классы А, В, проливы ЛВЖ и электроустановки до 1000 В.
Модуль одноразовый?
Нет, это изделие многоразового использования: после срабатывания корпус и газогенерирующее устройство перезаряжаются на заводе или в лицензированной организации, комплект для перезарядки поставляется отдельно.
Чем отличается исполнение «Взр» от обычного?
Тем же объёмом ОТВ и принципом действия, но с видом взрывозащиты «искробезопасная цепь i», Ex-маркировкой и повышенной степенью защиты (IP65–IP68) — для шахт, рудников и взрывоопасных зон, куда обычное исполнение ставить нельзя.
Нужен ли внешний прибор для пуска?
Для базовых исполнений — да: ППКП, кнопка ручного пуска или УСПАА-1/УСП-101. Исполнение «С» с электронным узлом запуска срабатывает автономно при 72±5 °C без внешнего питания и системы управления.
Нюансы и грабли
- Изменение заданного объёма воды или ОТВ категорически запрещено производителем — это не рекомендация, а прямой запрет: заниженный объём меняет расход и защищаемую площадь, посчитанную под конкретное исполнение.
- МУПТВ не тушит вещества, реагирующие с водой (щелочные и щёлочноземельные металлы), и вещества, горящие без доступа воздуха — это ограничение по назначению, а не по мощности модуля.
- У исполнения «С» рабочий диапазон электронного узла запуска ограничен снизу минус 40 °C (не минус 50/30 °C, как у базового корпуса) — ограничение по автономному источнику питания, проверять при выборе температурного исполнения для холодных объектов.
- Пусковой ток на элемент электропусковой не должен превышать 2,0 А — превышение пускового тока сверх этого предела не предусмотрено паспортом ни для одного из исполнений.
- Перезарядка модуля своими силами не допускается: гарантия и работоспособность гарантируются производителем только при заводской перезарядке или у лицензированной организации.
Документация
- Источник Плюс (ТУНГУС) — Паспорт и РЭ МУПТВ-13,5-ГЗ-ВД ПС
- Источник Плюс (ТУНГУС) — Паспорт и РЭ МУПТВ-18,5-ГЗ-ВД ПС
- Источник Плюс (ТУНГУС) — Паспорт и РЭ МУПТВ-30-ГЗ-ВД ПС
- Источник Плюс (ТУНГУС) — Паспорт и РЭ МУПТВ-100-ГЗ-ВД ПС
- Источник Плюс (ТУНГУС) — Паспорт и РЭ МУПТВ(Взр)-13,5-ГЗ-ВД ПС
- Источник Плюс (ТУНГУС) — Паспорт и РЭ МУПТВ(Взр)-30-ГЗ-ВД ПС
