УСПАА-1 — автономный пуск модулей порошкового пожаротушения без прибора
Батарейное устройство само обнаруживает пожар и выдаёт пусковой ток на МПП «Тунгус», «Буран», «Мангуст» или «Ураган» — без прибора приёмно-контрольного и без внешнего питания.
Модели семейства
УСПАА-1 (модификация V2, тепловая)два термореле, батареи CR2032, работает с модулями «Буран», «Мангуст», «Тунгус», «Ураган»
| Питание | 2 элемента CR2032 3 В, срок работы не менее 10 лет |
| Порог «Пожар1» / «Пожар2» | 60 °C / 70 °C |
| Ток в режиме ожидания | контроль температуры без токопотребления от батареи |
| Ток в режиме «Контроль»/«Пожар» | не более 5 мА, мощность не более 30 мВт |
| Пусковой ток (нагрузка 1,5–5,1 Ом) | не менее 1 А, импульс энергии не менее 8 мДж за 10 мс |
| Степень защиты оболочки | IP41 |
| Сопротивление электровоспламенителя | 1,5–16 Ом |

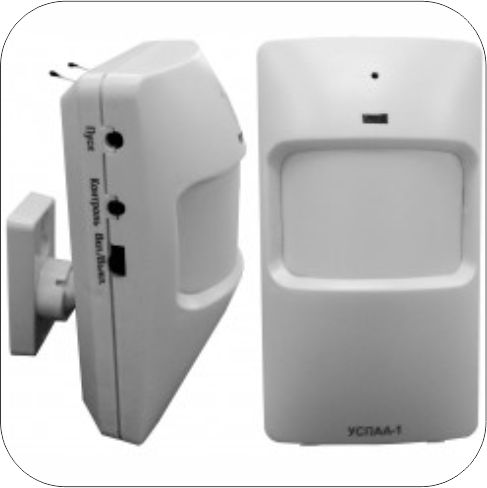

УСПАА-1 (модификация V4, тепло-оптическая)тепловой и оптический ИК-сенсор пламени, батареи AA, работает с модулями «Тунгус»
| Питание | 3 элемента AA 1,5 В, срок работы не менее 2 лет |
| Класс селективной чувствительности | А, время срабатывания не более 20 с |
| Дальность обнаружения очага 0,1 м² | не менее 6 м, угол обзора 120° |
| Ток в дежурном режиме | не более 200 мкА, мощность не более 1 мВт |
| Пусковой ток (нагрузка 1,0–1,5 Ом) | не менее 1,0 А; энергия импульса не менее 50 мДж за 10 мс |
| Задержка перед командой «Пуск» | 5 с (или 30 с с миниджампером ХР1) |
| Контролируемая площадь на высоте 3 м | 84,7 м² (радиус 5,19 м) |
Как это работает и подключается
- V2 — бесконтактный тепловой канал: два термореле следят за температурой, при 60 °C выдаётся предупреждение «Пожар1», при 70 °C — контакты второго реле размыкаются. Если перемычка ХР1 не установлена (в помещении нет людей), команда «Пуск» формируется без задержки; если ХР1 установлена, 30 с идёт сигнал «Пожар2», и только потом «Пуск» — паузу можно многократно продлевать нажатием кнопки «Контроль» (сбрасывает 30-секундный отсчёт). В дежурном режиме цепь батареи разомкнута, ток не расходуется.
- V4 — комбинированный канал: устройство сравнивает низкочастотные спектральные составляющие ИК-излучения с образами нормы и типовых пожаров, классифицирует ситуацию («Норма», «Пожар», «Пуск», «Авария») и при росте температуры свыше 50 °C до 62 °C формирует «Пожар», затем через 5 с — «Пуск».
- Оба исполнения — изделия многоразового действия, восстанавливаемые: после срабатывания достаточно заменить батареи и электровоспламенитель, менять сам корпус не нужно.
- Кнопка «Контроль» на обеих версиях проверяет батарею, термодатчик и целостность пусковой цепи по числу светозвуковых сигналов (1 — норма, 2–4 — конкретная неисправность у V4).
Монтаж
- Крепление — на посадочное место МПП «Тунгус» через шаровый поворотный кронштейн (V4): паз основания устройства надвигается на выступающую часть кронштейна, поле зрения сенсоров ориентируется на защищаемую зону модуля.
- Подключение пусковой цепи — проводом с медными жилами сечением до 1,5 мм², с соблюдением требований РЭ на сам модуль пожаротушения.
- Групповой пуск (до 50 устройств V4) — клеммы Х1.1 и Х1.2 всех устройств объединяются параллельной цепью управления; режим (глобальный/локальный) переключается кнопкой «Контроль» при включении питания.
- В поле зрения оптического канала (V4) не должно попадать модулированное ИК-излучение 0,5–20 Гц длительностью более 4 с — лампы накаливания, вращающиеся светотехнические элементы, блики.
Примеры
Локальная защита без прибора
Гараж, склад, торговое помещение — УСПАА-1 работает автономно от встроенных батарей, отдельного ППКП не требуется.
Групповой пуск нескольких МПП
До 50 устройств объединяются по клеммам Х1.1/Х1.2 в общую цепь управления с выбором глобального или локального режима пуска.
Дублирующий канал пуска
Паспорт МПП «Тунгус» прямо называет УСПАА-1 в числе источников пускового импульса наравне с ППКП и ручным извещателем.
Частые вопросы
Нужен ли УСПАА-1 отдельный прибор приёмно-контрольный?
Нет — устройство автономное, работает от встроенных батарей и само формирует сигнал «Пуск» на подключённые модули пожаротушения, без ППКП.
Сколько устройств можно объединить в групповой пуск?
До 50 устройств (модификация V4) — клеммы Х1.1/Х1.2 всех приборов соединяются параллельной цепью, режим пуска (глобальный или локальный) задаётся кнопкой «Контроль».
Чем отличаются модификации V2 и V4?
V2 — тепловое реле (пороги 60/70 °C, батареи CR2032, партнёры — «Буран», «Мангуст», «Тунгус», «Ураган»); V4 — тепло-оптический ИК-канал обнаружения пламени (батареи AA, только с «Тунгус»), с более сложной классификацией стадии пожара.
Нюансы и грабли
- У V4 задержка до команды «Пуск» — 5 с по умолчанию, но с установленным миниджампером ХР1 растягивается до 30 с: при расчёте времени реагирования системы это нужно сверить с фактическим положением джампера на объекте.
- V2 и V4 — принципиально разные устройства (тепловое реле против тепло-оптического ИК-канала) с разным питанием (CR2032 против AA) и разными модулями-партнёрами; путать характеристики одной версии с другой нельзя.
- Остановка уже пошедшего пуска — разная по версиям: у V4 отключить питание выключателем «Вкл/Выкл» или отсоединить пусковую цепь; у V2 такого выключателя нет — нужно снять верхнюю решётчатую крышку (повернуть против часовой стрелки) и вытянуть предохранительную перемычку ХР2. Программного отзыва команды у обеих версий нет.
- У V2 перемычка ХР1 означает не задержку саму по себе, а присутствие людей в помещении: без ХР1 устройство пускает без задержки, с ХР1 — 30 с сигнала «Пожар2» перед пуском, с возможностью многократно продлевать паузу кнопкой «Контроль» — не путать с ХР1 у V4, которая просто выбирает 5 или 30 с задержки.
- Гарантия не распространяется на элементы питания — их разряд не повод для рекламации по паспорту.
