LINEA E — сетевой напольный шкаф 19" 18–47U

Сетевой напольный шкаф с доступом с четырёх сторон и быстросъёмной дверью — для телекоммуникационного, электротехнического и кроссового оборудования. Высота 18–47U, глубина 600/800/1000 мм.

Модели семейства

LINEA E 18U, 600×600 ммМинимальная высота линейки, глубина 600 мм.

Высота	18U
Габариты (В×Ш×Г)	932×600×600 мм
Полезная глубина	500 мм
Статическая нагрузка	700 кг
Степень защиты	IP20; IK08 для дверей со стеклом, IK10 без стекла
Температура эксплуатации	от минус 10 до плюс 45 °C
Влажность	до 80 % при 25 °C

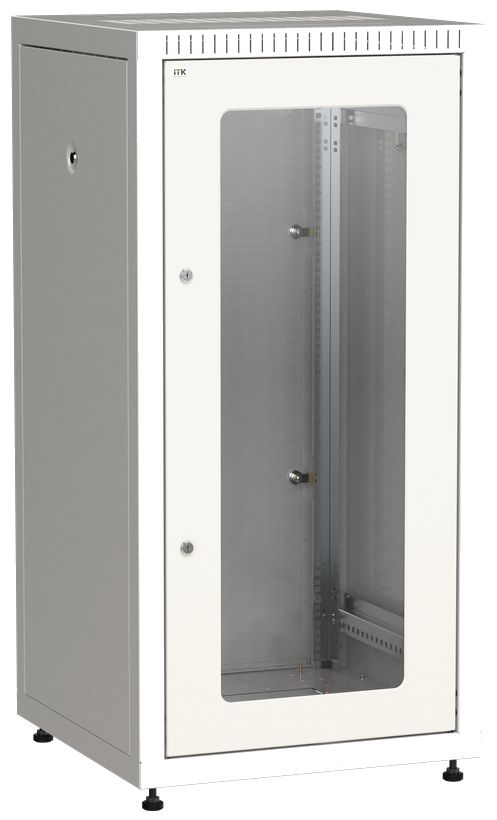

LINEA E 47U, 600×1000 ммМаксимальная высота линейки, глубина 1000 мм.

Высота	47U
Габариты (В×Ш×Г)	2220×600×1000 мм
Полезная глубина	900 мм
Статическая нагрузка	700 кг
Степень защиты	IP20; IK08 для дверей со стеклом, IK10 без стекла
Двери	GM — передняя стеклянная/задняя металлическая, PM — передняя перфорированная/задняя металлическая

Как это работает и подключается

Артикул: LEXX-YYUZZ-GM, где XX — цвет (35 серый RAL7035, 05 чёрный RAL9005), YYU — высота монтажного профиля (18–47U), ZZ — ширина×глубина корпуса (600×600/800/1000 мм), GM/PM — исполнение дверей (стекло/металл или перфорация/металл).
Шкаф поставляется в разобранном виде: 4 места с крепежным набором, паспортом и руководством по сборке.

Монтаж

Сборка: на основание снизу ставят регулируемые опоры и винты М5×16, затем вставляют стойки и закрепляют винтами М6×20 с потайной головкой.
Крышу вставляют в стойки и крепят винтами М6×20; боковые профили — закладными гайками М6 и винтами М6×15 с полукруглой головкой.
Верхний боковой профиль нужно ставить квадратными отверстиями к крыше — иначе замок на боковой стенке не закроется.
Профили монтажные 19" крепят закладными гайками М6 и винтами М6×15; глубина регулируется с шагом 20 мм.
Заземление: провода соединяют переднюю и заднюю дверь, боковые панели, крышу и монтажные профили со стойками и основанием болтами М6×14 (с фланцем) и гайками М6 (с фланцем).

Примеры

Доступ с четырёх сторон

Паспорт отмечает доступ к внутреннему пространству шкафа с 4 сторон и быстрое перенавешивание двери.

Частые вопросы

Какая нагрузка у шкафа LINEA E?

Паспорт указывает статическую нагрузочную способность 700 кг.

Входят ли щёточные кабельные вводы в комплект?

Нет, паспорт отдельно указывает, что щёточные кабельные вводы не входят в стандартную комплектацию.

Нюансы и грабли

Щёточные кабельные вводы в стандартную комплектацию шкафа не входят — паспорт отдельно предупреждает об этом.
Неверная ориентация верхнего бокового профиля (квадратными отверстиями не к крыше) не даёт закрыться замку боковой стенки.
Запрещено вставать на шкаф или подвешиваться на него, а также прикладывать к корпусу любую механическую нагрузку.

Документация

ITK — Шкаф сетевой напольный серии LINEA E, паспорт КИВА 119.00.00ПС; content-путь
