ITK · шкафы сетевые напольные

LINEA N — сетевой шкаф 19" 18–47U

Сетевой шкаф с доступом с четырёх сторон, съёмными боковыми стенками на замках и защёлках, дверным замком с трёхточечным запиранием. Высота 18–47U, ширина 600/800, глубина 600/800/1000 мм.

Модели семейства

LINEA N 18U, 600×600 ммМинимальная высота линейки.

Высота	18U
Габариты с ножками (В×Ш×Г)	980×600×600 мм
Полезная глубина	515 мм
Максимальная статическая нагрузка	1000 кг
Степень защиты	IP20; IK10 без стеклянных дверей, IK08 со стеклянными
Температура эксплуатации	от минус 10 до плюс 45 °C
Влажность	до 75 % при 15 °C

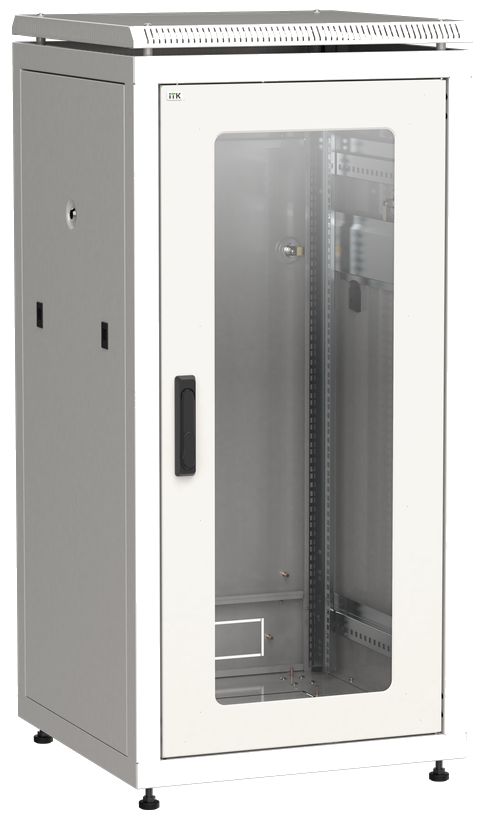

LINEA N 47U, 800×1000 ммМаксимальная высота линейки, максимальная глубина.

Высота	47U
Габариты с ножками (В×Ш×Г)	2270×800×1000 мм
Полезная глубина	915 мм
Максимальная статическая нагрузка	1000 кг
Вентиляция	хорошая естественная, возможна установка вентиляторных панелей серии ПВ

Как это работает и подключается

Артикул: LNXX-YYUZZ-VV, где XX — цвет (35 серый RAL7035, 05 чёрный RAL9005), YYU — высота (18–47U), ZZ — ширина×глубина (600×600/800/1000/800×800/800×1000 мм), VV — исполнение дверей: G/GP/GM/PP/PM/P/M/2PP/ММ.
Шкаф поставляется в разобранном виде: 4 места с крепёжным набором, паспортом и руководством по сборке (входит в комплект поставки).

Монтаж

Сборку корпуса и монтаж внутренних элементов и аксессуаров выполняют по инструкции по сборке, входящей в комплект поставки (отдельный документ, не в этом паспорте).
Все работы по монтажу и обслуживанию — в обесточенном состоянии, специально обученным персоналом.
Шкаф обязательно подключают к цепи заземления перед эксплуатацией.

Примеры

Дверной замок

Паспорт указывает трёхточечное запирание с откидной ручкой.

Частые вопросы

Какая максимальная нагрузка на шкаф LINEA N?

Паспорт указывает максимальную статическую нагрузку 1000 кг.

Какой замок у двери?

Дверной замок с трёхточечным запиранием и откидной ручкой, по паспорту.

Нюансы и грабли

Запрещено прикладывать к шкафу ударные, сосредоточенные и динамические нагрузки, вставать на шкаф или подвешиваться на нём.
Шкаф является неремонтопригодным изделием — при неисправности после гарантии предусмотрена только утилизация.
Детальные шаги сборки корпуса даны в отдельной инструкции по сборке из комплекта поставки — в этом паспорте их нет.

Документация

ITK — Шкаф сетевой 19" серии LINEA N, паспорт КИВА 118.00.00ПС; content-путь
