LINEA R — встраиваемый шкаф мультимедиа для роутера

Встраиваемый в стену шкаф для роутера с настенной патч-панелью на 12 портов, полкой и органайзером; непрозрачная стеклянная дверь не глушит сигнал Wi-Fi. Ниша в стене — от 396×396×102 мм.

Модели семейства

LR16-4H41-G-FR — пустойКорпус с рамкой и дверью без розеток и делителей.

Комплектация	патч-панель модульная 12 портов RJ-45, органайзер (2 кольца), полка для роутера, монтажная панель с крепежом
Крепление корпуса	болты — 4 шт., сальники — 6 шт.

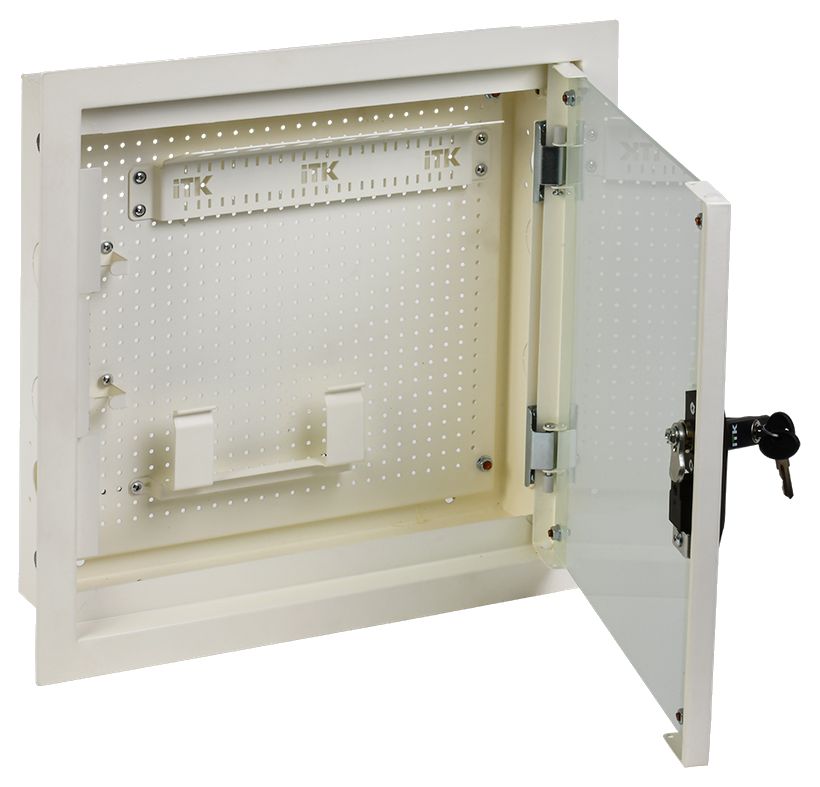

LR16-4H41-G-FR1 — 1 комнатаС розетками и делителем ТВ-сигнала.

Комплектация	12 модулей Keystone RJ45, 2 розетки, делитель ТВ-сигнала 1×2, 3 патч-корда
Заземление	2 провода заземления двери и корпуса

LR16-4H41-G-FR3 — 3 комнатыМаксимальная комплектация линейки.

Комплектация

12 модулей Keystone RJ45, 2 розетки, делитель ТВ-сигнала 1×4, телефонный разветвитель, 7 патч-кордов

Как это работает и подключается

Внутри корпуса — монтажная панель с регулируемой по высоте полкой для Wi-Fi роутера (роутер в комплект не входит) и настенная патч-панель на 12 портов с кронштейном и органайзером.
Накладная рамка с дверцей и замком регулируется по глубине, крепится на шпильках гайками М4.
На всех четырёх боковых стенках корпуса — выламываемые кабельные вводы диаметром 37 мм и отверстия диаметром 7,2 мм для крепления розетки.

Монтаж

Установить корпус в нишу стены размером не менее 396×396×102 мм и зафиксировать болтами.
Открутить гайки М4, снять рамку с дверцей для доступа внутрь.
Установить модули Keystone RJ45 в ниши патч-панели, подключить приходящий кабель витой пары, подключить роутер патч-кордом.
Установить роутер на полку, включить его в розетку 250 В, сгруппировать провода в органайзере.
Подключить провод заземления одним концом к основанию шкафа, другим — к дверце винтами с шайбами.
Вернуть рамку с дверцей на место и зафиксировать гайками М4.

Примеры

Установка в квартире/офисе

Паспорт: для размещения роутера в квартире, доме, офисе или любом помещении с требованием к качественному сигналу Wi-Fi.

Частые вопросы

Нужно ли покупать роутер отдельно?

Да, паспорт указывает, что роутер в комплект не входит.

Какой размер ниши в стене нужен?

Не менее 396×396×102 мм, согласно паспорту.

Нюансы и грабли

Роутер в комплект поставки не входит — паспорт отдельно это указывает.
Запрещено эксплуатировать шкаф без подключения к цепи заземления и прикладывать к нему любую механическую нагрузку.
Все работы по монтажу и обслуживанию — в обесточенном состоянии; шкаф является неремонтопригодным изделием.

Документация

ITK — Шкаф мультимедиа серии LINEA R, паспорт LR16.4H41.001.1; content-путь
