LINEA S — серверный шкаф 19" 24–48U

Серверный шкаф для тяжёлого телекоммуникационного оборудования и серверов: работает как отдельная стойка или в составе ЦОД. Высота 24–48U, ширина 600/750/800 мм, нагрузка до 1500 кг.

Модели семейства

LINEA S 24U, 600×1030 ммМинимальная высота линейки, ширина 600 мм, глубина 1030 мм.

Высота	24U
Габариты (В×Ш×Г)	1260×600×1030 мм
Полезная глубина	740 мм
Нагрузка	не более 1500 кг
Степень защиты	IP20 (не относится к щёточным вводам), IK10
Цвет	RAL 9005 чёрный муар сглаж. или RAL 7035 серый муар
Двери	перфорированные — одна двухстворчатая и одна одностворчатая

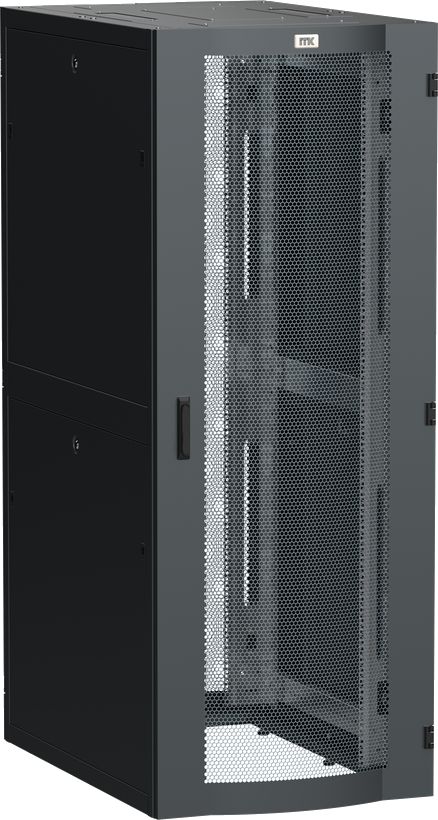

LINEA S 48U, 800×1230 ммМаксимальная высота линейки, ширина 800 мм, глубина 1230 мм.

Высота	48U
Габариты (В×Ш×Г)	2330×800×1230 мм
Полезная глубина	940 мм
Нагрузка	не более 1500 кг
Степень защиты	IP20 (не относится к щёточным вводам), IK10
Хранение	от минус 25 до плюс 55 °C, влажность не более 50 % при 25 °C
Двери	двойные перфорированные с двух сторон (2P2P) — на выбор

Как это работает и подключается

Артикул расшифровывается по маске LSXX-XX1UX2X3-21P22P: XX — цвет (05 чёрный RAL9005, 35 серый RAL7035), XX1U — высота (24, 33, 42, 45, 48), X2 — ширина (6=600, 7=750, 8=800 мм), X3 — глубина (1=1030, 2=1230, 3=1100 мм), 21/22 — двойные двери спереди/сзади, P — перфорация.
Каркас собирается из стоек, крыши и опор; двери и боковые панели устанавливаются отдельно по инструкции по монтажу.

Монтаж

Для сборки нужны крестовая отвёртка и гаечный ключ 19/10.
Крышу фиксируют потайными винтами М6×20 через отверстия в верхних частях рам.
Петли дверей собирают из двух частей и оси; для двери с замком дополнительно устанавливают замок, опоры и тяги, закрепляя ригель болтом.
Боковые панели крепят, совмещая круглые отверстия с винтами М5 соединительных профилей, затем переводят замки-защёлки в положение «закрыто».
После сборки обязательно монтируют контур заземления: провода заземления соединяют дверь, крышу, боковые панели и монтажные профили со стойками винтами М6×15 и закладными гайками М6.
Запрещается устанавливать оборудование в шкаф при включённом напряжении и эксплуатировать шкаф без подключения к цепи заземления.

Примеры

Отдельная стойка

Паспорт допускает использование шкафа как самостоятельное законченное решение.

В составе ЦОД

Паспорт допускает использование шкафа в составе центра обработки данных.

Частые вопросы

Какая нагрузка на шкаф LINEA S?

Паспорт указывает допустимую нагрузку не более 1500 кг.

Какая степень защиты корпуса?

IP20 (кроме щёточных кабельных вводов) и IK10 по ударопрочности, согласно паспорту.

Какой срок службы и гарантия у шкафа?

Паспорт указывает срок службы 25 лет и гарантию 3 года со дня продажи.

Нюансы и грабли

Если после сборки дверь не вращается плавно и не запирается без усилий — паспорт трактует это как признак неверной установки петель или замка.
Съём и установка боковой панели должны идти без заеданий; если панель не отщёлкивается легко — монтаж выполнен неверно, проверить это отдельно рекомендует инструкция.
Заземление шкафа по паспорту — обязательное условие эксплуатации, а не рекомендация.

Документация

ITK — Шкаф серверный серии LINEA S, краткое руководство по эксплуатации; content-путь
ITK — Инструкция по монтажу шкафа LINEA S (двери, боковые панели, крыша) — тот же документ лежит в (вошло в карточку).
