Соединители, повороты и адаптеры для оптических лотков ITK

Соединительные и разветвительные элементы для прямых секций лотков оптических линий шириной 60–600 мм: соединители, повороты, тройники, Х-соединители, адаптеры, торцевые заглушки, крепёж.

Аксессуары к лоткам для оптических линий ITK

Модели семейства

Лоток 60 мм — соединитель и поворотСоединитель тип А DS-060-311A0, поворот горизонтальный 90° DS-060-31190, заглушка торцевая DS-060-311G0.

Соединитель тип А, габариты	90×54×50 мм
Поворот 90°, габариты	134×61×134 мм
Заглушка торцевая, габариты	65×65×27 мм
Материал	ПВХ/АБС

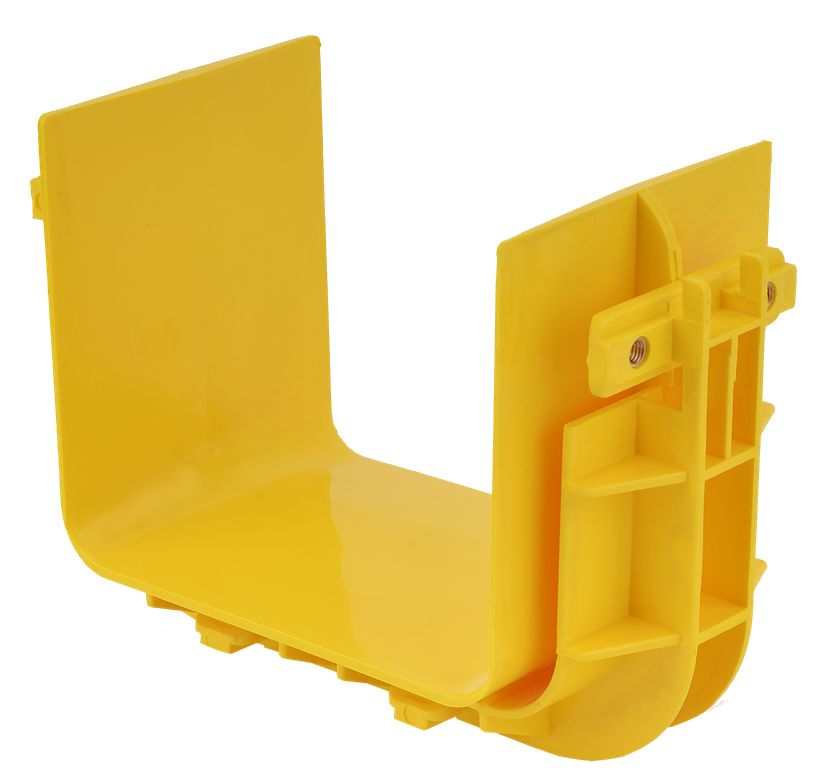

Лоток 120 мм — соединитель и адаптерСоединитель тип В DS-120-313B0, адаптер 240×120 мм DS-120-36310.

Соединитель тип В, габариты	161×120×100 мм
Адаптер 240×120 мм, габариты	274×118×205 мм
Материал	ПВХ/АБС

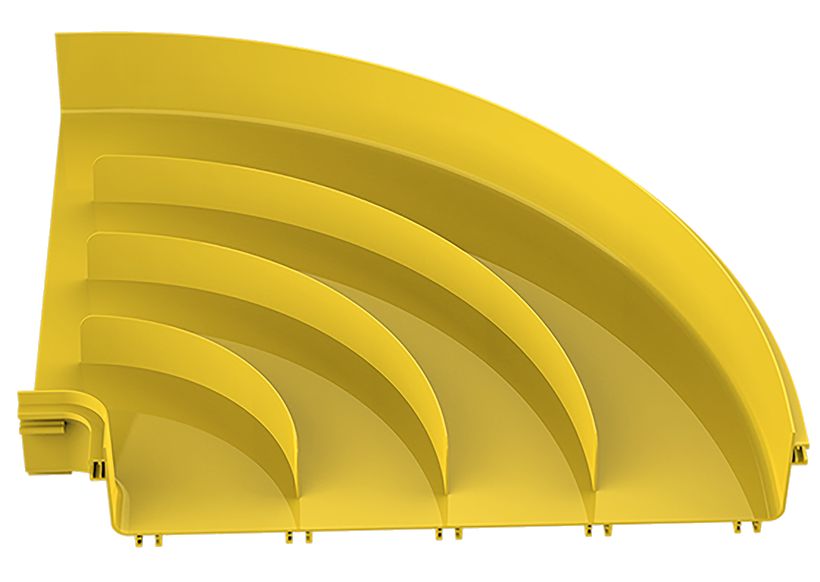

Лоток 600 мм — соединитель и поворотСоединитель тип А DS-600-312A0, поворот горизонтальный 90° DS-600-31990.

Соединитель тип А, габариты	636×123×156 мм
Поворот 90°, габариты	684×118×684 мм
Материал	ПВХ/АБС

Как это работает и подключается

Цвет аксессуаров — RAL 1018 жёлтый; климатическое исполнение УХЛ4.
Сопротивление изоляции при 500 В постоянного тока — не менее 100 МОм, электрическая прочность изоляции — 2500 В, удар при минус 15 °C — 2 Дж.

Монтаж

Монтаж и соединение аксессуаров с прямыми секциями лотка — соединителями, крепление болтами М5 с круглой головкой.
Болты М5 с круглой головкой в комплект к соединителям не входят — заказываются отдельно.
Монтаж выполняют при температуре от минус 15 до плюс 60 °C.

Примеры

Только СКС и оптика

РЭ: аксессуары не предназначены для прокладки систем пожарной сигнализации и управления, а также электрических цепей.

Частые вопросы

Входят ли болты в комплект соединителей?

Нет, РЭ отдельно указывает, что болты М5 с круглой головкой не входят в комплект.

Для чего нельзя использовать эти лотки?

РЭ запрещает применять их для прокладки систем пожарной сигнализации, управления и электрических цепей.

Нюансы и грабли

Болты М5 для крепления соединителей не входят в комплект — паспорт отдельно предупреждает об этом.
Запрещено воздействие на аксессуары агрессивными жидкостями: концентрированными кислотами, щёлочами, сложными эфирами.
Аксессуары неремонтопригодны — при поломке после гарантии подлежат утилизации.

Документация

ITK — Аксессуары к лоткам для оптических линий, краткое руководство по эксплуатации; content-путь
