Патч-панели ITK категории 5e для 19" шкафов, 24 и 48 портов
Патч-панели кат. 5e с разъёмами 8P8C (RJ45) и контактами Dual IDC для коммутации активного оборудования и рабочих мест в 19-дюймовых шкафах и стойках.
Модели семейства
PP24-1UC5EU-D05, PP24-1UC5EU-D05D, PP24-1UC5ES-D05Линейка на 24 порта высотой 1U (по обозначению U — неэкранированные, S — экранированные; D05D — отдельное исполнение из РЭ).
| Категория | 5е |
| Полоса пропускания | 100 МГц |
| Разъёмы | 8P8C (RJ45) |
| Контакты | Dual IDC |
| Проводники | 0,644–0,511 мм (22–24 AWG) |
| Максимальный ток | 1,5 А |
| Максимальное напряжение | 48 В |
| Ресурс | не менее 750 подключений |
| Срок службы | не менее 15 лет |

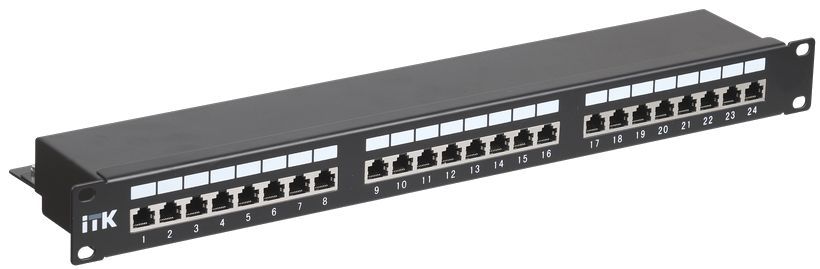

PP48-2UC5EU-D05, PP48-1UC5EU-D05HИсполнения на 48 портов из того же РЭ (серия PP48). Габариты и высота в распознанном тексте нечитаемы.
| Категория | 5е |
| Разъёмы | 8P8C (RJ45) |
Как это работает и подключается
- Разводка жил по цветовой маркировке под T568A или T568B.
- Изоляцию жил снимать не нужно — контакты Dual IDC.
Монтаж
- Снять крышку панели (при наличии).
- Удалить внешнюю изоляцию кабеля на длине от 30 до 40 мм, убрать разделитель пар.
- Завести жилы по цветовой маркировке, забить в контактный модуль инструментом для заделки, обрезать свободные концы.
- Сгруппировать и скрепить кабели хомутами без натяжения и перегибов, промаркировать порты, поставить крышку.
- Закрепить панель в 19-дюймовой стойке или шкафу винтами.
Примеры
Кроссировка рабочих мест
Панель в 19-дюймовой стойке или шкафу; по документу — коммутация активного сетевого оборудования и оборудования рабочих мест.
Частые вопросы
Нужно ли зачищать жилы?
Нет, снимать изоляцию жил не требуется.
Какая гарантия?
1 год со дня продажи при соблюдении правил эксплуатации, транспортирования и хранения.
Нюансы и грабли
- Сохранять целостность свивки пар.
- Краткое РЭ: заделывать и обрезать жилы только специнструментом или бокорезами; любой иной режущий инструмент может повредить дорожки и контакты и лишает гарантии.
- Расхождение документов: полное РЭ — монтаж и эксплуатация при температуре от 0 до плюс 60 °C, краткое — от минус 10 до плюс 60 °C. Безопаснее укладываться в более узкий диапазон от 0 до плюс 60 °C.
- Распознанный текст: список артикулов и размеры (рис. 1–8) читаются плохо — точный артикул сверять по этикетке и каталогу.
