Патч-панель категории 6, 24 порта, экранированная, Dual IDC

Экранированная патч-панель категории 6 для коммутации активного оборудования и рабочих мест в 19-дюймовых стойках и шкафах; Dual IDC, полоса 1–250 МГц, PoE 4 класса (30 Вт на порт).

Модели семейства

PP24-1UC6S-D05 — 24 порта STP, 1UЭкранированная (STP), высота 1U.

Высота	1U
Количество портов	24
Тип контактов	Dual IDC
Тип разъёмов	8Р8С (RJ-45)
Категория	6, полоса пропускания 1–250 МГц
PoE	4 класс, 30 Вт на порт
Цвет лицевой панели	чёрный RAL 9005

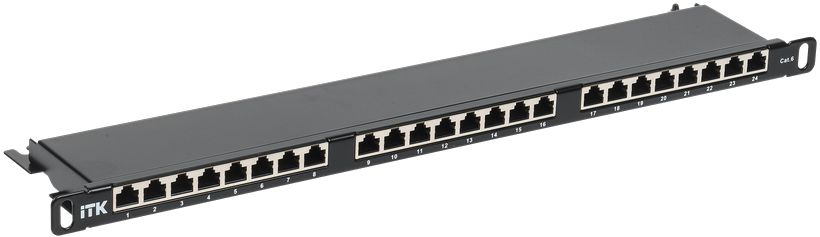

PP24-D05UC06S-D05H — 24 порта STP, 0,5UВысокой плотности, высота 0,5U.

Высота	0,5U
Количество портов	24
Максимальный ток	1,5 А
Номинальное рабочее напряжение	48 В

PP48-1UC06U-D05H — 48 портов UTP, 1UНеэкранированная (UTP) высокой плотности, высота 1U.

Высота	1U
Количество портов	48
Тип контактов	Dual IDC

Как это работает и подключается

Контактное сопротивление разъёмов RJ — 20 мОм, разъёмов IDC — 2,5 мОм; толщина золотого покрытия контактов — 3,0 мкм.
Сопротивление изоляции — не менее 500 МОм, диэлектрическая прочность изоляции — 1000 В при 60 Гц, усилие удержания разъёма — 50 Н в течение 1 мин.

Монтаж

Снять крышку с патч-панели (при наличии), удалить внешнюю изоляцию LAN-кабеля на длине 30–40 мм и разделитель пар.
Завести жилы на контакты панели, сохраняя целостность свития пар, забить жилы в контактный модуль инструментом для заделки и обрезать свободные концы.
Установить задний органайзер (при наличии), выполнить маркировку портов, установить крышку и закрепить панель в 19-дюймовую стойку или шкаф винтами.

Примеры

Заделка кабеля

РЭ: снять внешнюю изоляцию LAN-кабеля на длине 30–40 мм, завести жилы на контакты по цветовой маркировке и стандарту Т568А/Т568В, изоляцию жил снимать не нужно.

Частые вопросы

Сколько циклов подключения выдерживает патч-панель?

РЭ указывает износостойкость 750 циклов подключения.

Поддерживает ли патч-панель PoE?

Да, 4 класс, 30 Вт на порт, по РЭ.

Нюансы и грабли

Износостойкость патч-панели — 750 циклов подключения; панель неремонтопригодна и подлежит утилизации после отказа по истечении гарантии.
Монтаж и эксплуатация — при температуре от минус 10 до плюс 60 °C; при транспортировании и хранении — от минус 30 до плюс 70 °C.
Гарантийный срок — 1 год со дня продажи, срок службы — не менее 15 лет.
