Патч-панель категории 6A, 24 порта, экранированная, Dual IDC

Экранированная патч-панель категории 6A для коммутации активного оборудования и рабочих мест в 19-дюймовых стойках и шкафах; Dual IDC, полоса 1–500 МГц, PoE 4 класса (30 Вт на порт).

Модели семейства

PP24-1UC6AS-D05 — 24 порта, 1UЭкранированная (STP), высота 1U.

Высота	1U
Количество портов	24
Тип контактов	Dual IDC
Тип разъёмов	8Р8С (RJ-45)
Категория	6A, полоса пропускания 1–500 МГц
PoE	4 класс, 30 Вт на порт
Цвет лицевой панели	чёрный RAL 9005

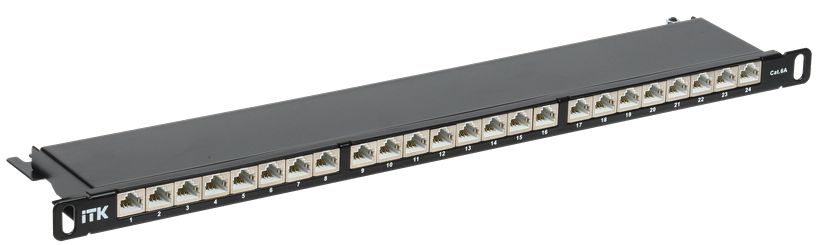

PP24-D05UC6AS-D05H — 24 порта, 0,5UВысокой плотности, высота 0,5U.

Высота	0,5U
Количество портов	24
Максимальный ток	1,5 А
Номинальное рабочее напряжение	48 В

Как это работает и подключается

Контактное сопротивление разъёмов RJ — 20 мОм, разъёмов IDC — 2,5 мОм; толщина золотого покрытия контактов — 3,0 мкм.
Сопротивление изоляции — не менее 500 МОм, диэлектрическая прочность изоляции — 1000 В при 60 Гц, усилие удержания разъёма — 50 Н в течение 1 мин.

Монтаж

Снять крышку с патч-панели (при наличии), удалить внешнюю изоляцию LAN-кабеля на длине 30–40 мм и разделитель пар.
Заделку и обрезку жил выполнять только специальным инструментом или бокорезами — использование другого режущего инструмента может повредить дорожки и контакты и лишает гарантии.
Установить крышку, выполнить маркировку портов и закрепить панель в 19-дюймовую стойку или шкаф винтами.

Примеры

Заделка кабеля

Паспорт: снять внешнюю изоляцию LAN-кабеля на длине 30–40 мм, завести жилы на контакты по цветовой маркировке и стандарту Т568А/Т568В.

Частые вопросы

Какая полоса пропускания у патч-панели категории 6A?

1–500 МГц, по паспорту PP6А.001.2.

Каким инструментом заделывать жилы?

Только специальным инструментом для заделки; обрезка — специальным инструментом или бокорезами, иначе гарантия аннулируется.

Нюансы и грабли

Использование любого иного, кроме специального, инструмента для заделки и обрезки жил повреждает контакты панели и автоматически лишает гарантии изготовителя.
Износостойкость патч-панели — 750 циклов подключения; панель неремонтопригодна.
Монтаж и эксплуатация — при температуре от минус 10 до плюс 60 °C; транспортирование и хранение — от минус 30 до плюс 70 °C.

Документация

ITK — Патч-панель категории 6A, паспорт PP6А.001.2; content-путь
