Настенная патч-панель на 12 портов, категория 5Е/6

Настенная патч-панель для установки на стену внутри жилых, общественных и производственных помещений: 12 портов, неэкранированная (UTP), Dual IDC, категория 5Е или 6.

Модели семейства

PP12-C5EU-D05 — категория 5Е12 портов, полоса пропускания 1–100 МГц.

Категория	5е
Количество портов	12
Полоса пропускания	1–100 МГц
Тип разъёмов	8Р8С (RJ-45)
Тип контактов	Dual IDC
Масса	0,35 кг

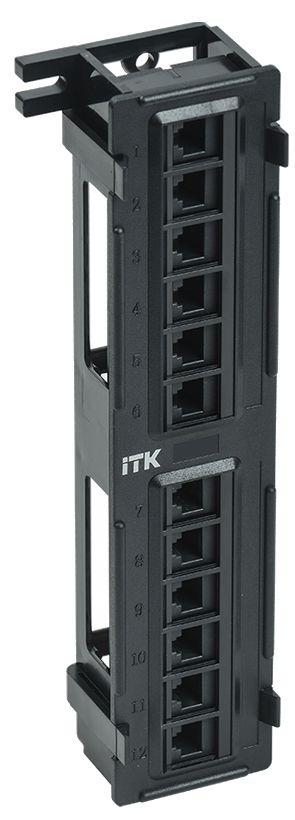

PP12-C6U-D05 — категория 612 портов, полоса пропускания 1–250 МГц.

Категория	6
Количество портов	12
Полоса пропускания	1–250 МГц
Масса	0,35 кг

Как это работает и подключается

Материал лицевой панели — АБС-пластик, цвет чёрный RAL 9005; PoE 4 класс, 30 Вт на порт; усилие удержания разъёма — 50 Н в течение 1 мин.

Монтаж

Работы по монтажу выполнять квалифицированным персоналом в обесточенном состоянии электросети.
Установить на панель монтажную рамку, удалить внешнюю изоляцию LAN-кабеля на длине 30–40 мм, завести жилы по стандарту Т568А/Т568В.
Крепить панель к стене саморезами, вкрученными в предустановленные в стене пластиковые дюбели.

Примеры

Установка внутри помещения

РЭ: панель предназначена для установки на стенах внутри жилых, общественных, производственных и подсобных помещений.

Частые вопросы

В каких категориях доступна настенная патч-панель?

Категория 5Е (1–100 МГц) и категория 6 (1–250 МГц), UTP, по паспорту PP12.001.2.

Какой вес панели?

0,35 кг, по паспорту.

Нюансы и грабли

Заделку и обрезку жил выполнять только специальным инструментом или бокорезами — иной инструмент повреждает контакты и лишает гарантии.
Панель неремонтопригодна; износостойкость — 750 циклов подключения.
Монтаж и эксплуатация — при температуре от минус 10 до плюс 60 °C.

Документация

ITK — Патч-панель настенная, краткое руководство по эксплуатации PP12.001.2 (Издание 8); content-путь
