ITK · полки и ящики для 19" стоек

Полки и ящики для шкафов ITK by ZPAS (клавиатурные, серверные, выдвижные)

Полки и ящики на 19" профили для шкафов by ZPAS: клавиатурная выдвижная, стационарная регулируемая, серверная выдвижная и стационарная, ящик, полка с кабельными кольцами и щёточным вводом.

Модели семейства

Полка выдвижная клавиатурнаяКомплект: полка 1 шт., гайка закладная M6 8 шт., ключ 2 шт., гайка 4 шт., винт M6×15 8 шт., шайба 6,4 8 шт.

Крепление	напротив 19" монтажных профилей, винты М6×15 и закладные гайки М6
Доп. кронштейн	требуется при нагрузке свыше 10 кг, вместе с двумя центральными монтажными профилями

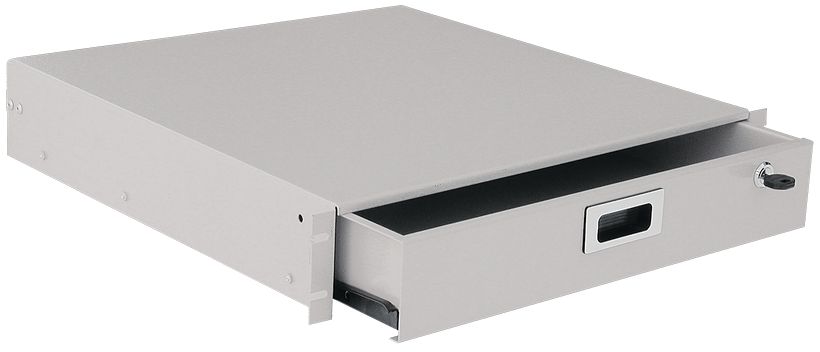

Ящик выдвижнойКомплект: ящик 1 шт., гайка закладная M6 6 шт., винт M6×15 10 шт., шайба 6,4 10 шт., ключ 2 шт., гайка 4 шт.

Доп. кронштейн

требуется при нагрузке свыше 10 кг, вместе с двумя центральными монтажными профилями

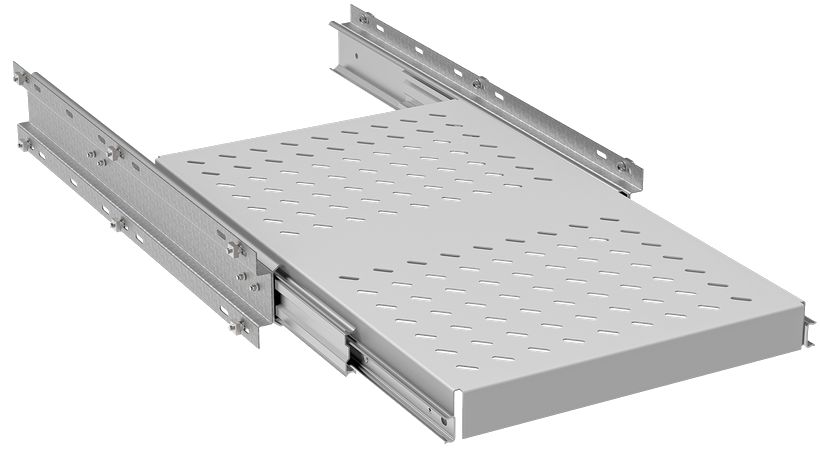

Полка выдвижная сервернаяКомплект: полка 1 шт., гайка закладная M6 12 шт., винт M6×15 12 шт., шайба 6,4 24 шт.

Крепление	8 точек с внутренней стороны шкафа, на двух парах 19" профилей
Поставка	в собранном виде, боковой способ крепления

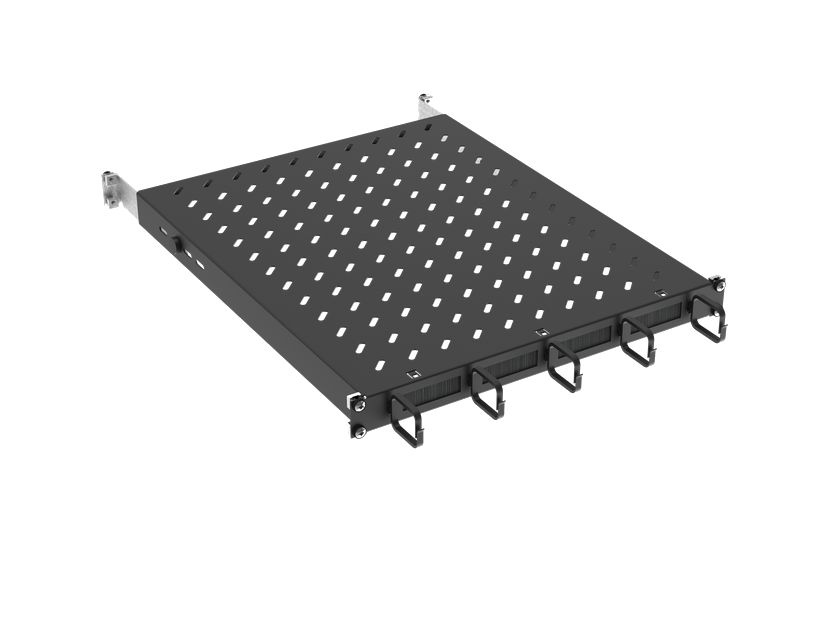

Полка стационарная с кабельными кольцами и щёточным вводомКомплект: полка 1 шт., кольцо 5 шт., клипса 5 шт., винт-барашек 2 шт., гайка закладная M6 8 шт., винт M6×15 8 шт., шайба 6,4 8 шт.

Регулировка

по глубине, фиксация винтом-барашком

Как это работает и подключается

Полка стационарная серверная крепится винтами M6×15 и шайбами 6,4 в четырёх точках на двух парах 19" профилей с внутренней стороны шкафа.

Монтаж

Для монтажа нужна крестовая отвёртка, для ускорения рекомендуется шуруповёрт.
Полку/ящик располагают напротив 19" монтажных профилей, устанавливают закладные гайки в отверстия и фиксируют винтами с шайбами.
При нагрузке свыше 10 кг для клавиатурной полки и ящика ставят дополнительный кронштейн винтами, шайбами и гайками, а также два центральных монтажных профиля (поставляются отдельно) на нужной глубине.
Полка стационарная регулируемая (передняя+задняя часть) крепится закладными гайками M5, винтами M5×16 и шайбами 5 с лицевой и задней стороны шкафа.

Примеры

Нагрузка до 10 кг

Инструкция допускает установку клавиатурной полки и ящика без дополнительного кронштейна.

Нагрузка свыше 10 кг

Инструкция требует установить дополнительный кронштейн и два центральных монтажных профиля (шаги 4–6/4–7).

Частые вопросы

При какой нагрузке нужен дополнительный кронштейн?

Свыше 10 кг для клавиатурной выдвижной полки и выдвижного ящика — инструкция требует доп. кронштейн и два центральных монтажных профиля.

Сколько точек крепления у серверной выдвижной полки?

8 точек на двух парах 19" профилей, с внутренней стороны шкафа, по инструкции.

Нюансы и грабли

Центральные монтажные профили для дополнительного кронштейна поставляются отдельно — легко забыть заказать при нагрузке свыше 10 кг.
Полка выдвижная серверная имеет боковой способ крепления и монтируется иначе, чем остальные полки — с внутренней стороны 19" профилей.

Документация

ITK — Шкаф серверный серии by ZPAS (аксессуары), инструкция по монтажу ZP.002.1.ИМ; content-путь
