Цоколь (плинтус) и роликовая опора для шкафов ITK LINEA S
Аксессуары для подъёма и опоры шкафов LINEA S: панель основания с заземлением, роликовая опора для перемещения шкафа, цоколь высотой 100 или 200 мм с уголками и боковыми панелями.
Модели семейства
Панель основания шкафаКомплект: панель основания 2 шт., винт М6×20 8 шт., провод заземления 2 шт., знак заземления 4 шт.
| Крепление | 8 точек с внутренней стороны шкафа, на нижних горизонтальных профилях |
Роликовая опораКомплект: роликовая опора 2 шт., винт М6×20 12 шт.
| Крепление | с нижней стороны рамы шкафа |

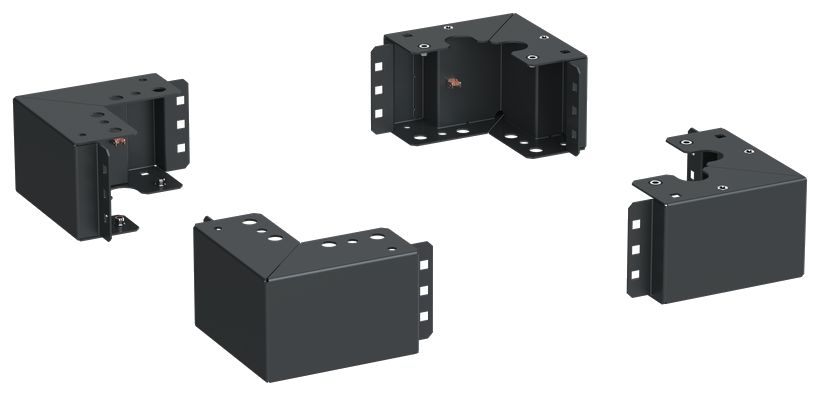

Цоколь h=100 ммУголки цоколя h=100 мм — 4 шт., панели сплошные соответствующих размеров, винт М6×35 8 шт., винт М6×15 8 шт., гайка закладная М6 8 шт., провод заземления 4 шт., знак заземления 10 шт.
| Высота цоколя | 100 мм |
Цоколь h=200 ммСобирается из восьми уголков высотой 200 мм и четырёх стационарных панелей; винт М6×35 8 шт., винт М6×15 8 шт., гайка закладная М6 16 шт., провод заземления 4 шт., знак заземления 10 шт.
| Высота цоколя | 200 мм |
Как это работает и подключается
- Уголки цоколя соединяются между собой винтами и закладными гайками в двух точках; цоколь высотой 100 мм собирается аналогично цоколю 200 мм.
Монтаж
- Панель основания устанавливают на внутренней части нижнего горизонтального профиля и фиксируют винтами в восьми точках крепления.
- Роликовую опору располагают с нижней стороны рамы шкафа и фиксируют винтами в соответствующие отверстия.
- Уголки цоколя соединяют винтами и закладными гайками, устанавливают боковые панели соответствующих размеров, затем ставят шкаф на собранный цоколь и закрепляют болтами.
- После механической сборки цоколь и шкаф соединяют проводом заземления и наклеивают знак заземления в месте крепления провода.
Примеры
Монтаж цоколя к шкафу
Инструкция: шкаф ставят на собранный цоколь так, чтобы отверстия совпали, и закрепляют болтами в четырёх точках снаружи и в четырёх точках внутри шкафа.
Частые вопросы
Какие высоты цоколя доступны?
100 и 200 мм, согласно инструкции по монтажу аксессуаров LINEA S.
Нужно ли заземлять цоколь отдельно?
Да, инструкция требует соединить цоколь и шкаф проводом заземления и наклеить знак заземления.
Нюансы и грабли
- Заземление цоколя и панели основания — отдельный шаг после механической сборки, легко забыть.
- Цоколь высотой 100 мм монтируется по той же схеме, что и 200 мм — инструкция не даёт для него отдельных рисунков.
Документация
- ITK — Аксессуары для серверных шкафов LINEA S, инструкция по монтажу LSP.20.00101.IM; content-путь
