UNITBOX W — настенный шкаф 6–18U

Настенный разборный шкаф со стеклянной дверью: передняя рамка с дверью, задняя рамка, боковины с монтажным профилем, крыша и дно; регулируемые опоры и комплект заземления. Высота 6–18U.

Модели семейства

UNITBOX W 6UМинимальная высота линейки.

Установочный размер X	554 мм
Установочный размер Y (6U)	253 мм
Крепление к стене	дюбели ⌀10×60, Г-образные шурупы, отверстия сверлом ⌀6
Дверь	стеклянная

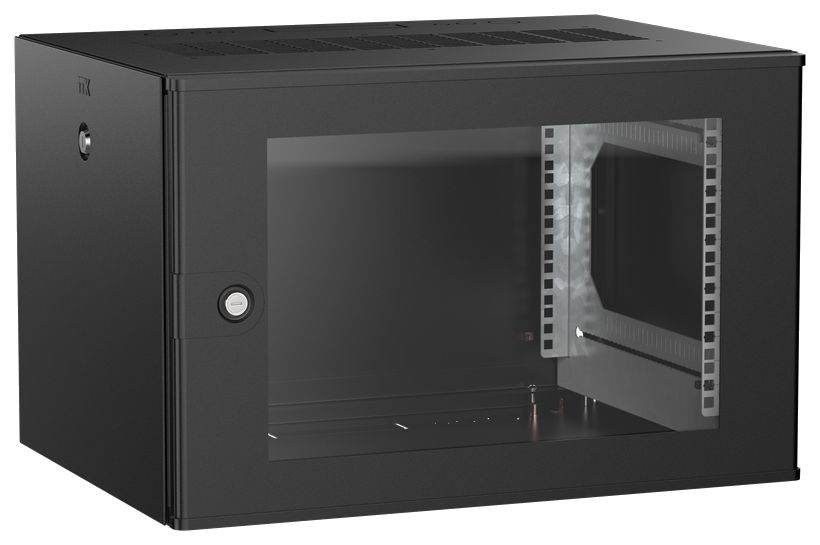

UNITBOX W 18UМаксимальная высота линейки.

Установочный размер X	554 мм
Установочный размер Y (18U)	787 мм
Промежуточные высоты	9U — Y=387 мм, 12U — Y=520 мм, 15U — Y=653 мм
Заземление	провод заземления между дверью, боковыми стенками, задней стенкой и дном

Как это работает и подключается

Комплект поставки: рамка с дверью, задняя рамка, 2 боковины с монтажным профилем и фиксаторами, крыша, дно, комплекты крепежа №1 (сборка), №2 (регулируемые опоры), №3 (заземление).

Монтаж

Для сборки нужна крестовая отвёртка (рекомендуется шуруповёрт).
Соединить переднюю рамку с дверью и заднюю рамку боковинами (винты М5 со стопорными шайбами из комплекта №1).
Установить крышу и дно винтами М5 со стопорными шайбами; заднюю стенку — винтами М5 с потайной головкой.
Установить боковые стенки, совместив зацепы панелей с пазами на рамах.
Разметить и просверлить отверстия в стене сверлом ⌀6 мм по таблице установочных размеров X/Y, вставить дюбели 10×60, в верхнюю пару вкрутить Г-образные шурупы и навесить шкаф; закрепить низ шурупами и шайбами.
Вкрутить регулируемые опоры в резьбовые втулки дна (комплект №2) для компенсации неровностей поверхности.
Подключить контур заземления проводами из комплекта №3 между дверью, дном, боковыми панелями и задней стенкой, наклеить знаки заземления.

Примеры

Крепление на стену

Инструкция: отметить на стене отверстия по таблице установочных размеров, просверлить сверлом ⌀6 мм, вставить дюбели 10×60.

Частые вопросы

Какой инструмент нужен для сборки?

Крестовая отвёртка, для ускорения — шуруповёрт с крестовой битой, по инструкции.

Как крепится шкаф к стене?

Через отверстия ⌀6 мм с дюбелями 10×60 и Г-образными шурупами в верхней паре, по инструкции по монтажу.

Нюансы и грабли

Отверстия под дюбели нужно размечать точно по таблице X/Y для конкретной высоты шкафа — размеры Y различаются по высоте (6U/9U/12U/15U/18U).
Заземление подключают проводами из отдельного комплекта №3 — не забыть эту операцию после механической сборки.

Документация

ITK — Шкаф настенный UNITBOX W, инструкция по монтажу UBW.20.00185.IM; content-путь тот же документ — (вошло в карточку).
