ITK · витая пара

Витая пара кат. 5E огнестойкая (U/UTP и F/UTP) в бухте 305 м

Огнестойкая витая пара для цифровой связи, пожарных систем и СОУЭ по IP и Ethernet. 2 или 4 пары, однопроволочная медь 0,52 мм, бухта 305 м.

Модели семейства

LC1-C5E02-157 / LC1-C5E04-157 (оболочка FRLS)2 и 4 пары; ПВХ пластикат с низким дымо- и газовыделением. Оранжевая оболочка, 305 м.

Жила	медь, однопроволочная, диаметр 0,52 мм
Изоляция жилы	полиэтилен высокой плотности
Внешний диаметр кабеля	5,5 мм
Толщина оболочки	0,5 мм
Усилие на разрыв	не менее 500 Н
Рабочее напряжение	не более 145 В
Температура монтажа	от минус 10 до плюс 50 °C
Температура эксплуатации (FRLS, FRLSLTx)	от минус 50 до плюс 70 °C
Температура эксплуатации (FRHF)	от минус 70 до плюс 90 °C
Поставка	бухта 305 м

LC1-C5E02-197 / LC1-C5E04-197 (оболочка FRLSLTx)То же, но оболочка из низкотоксичного ПВХ пластиката с низким дымо- и газовыделением.

Жила	медь, диаметр 0,52 мм
Внешний диаметр кабеля	5,5 мм

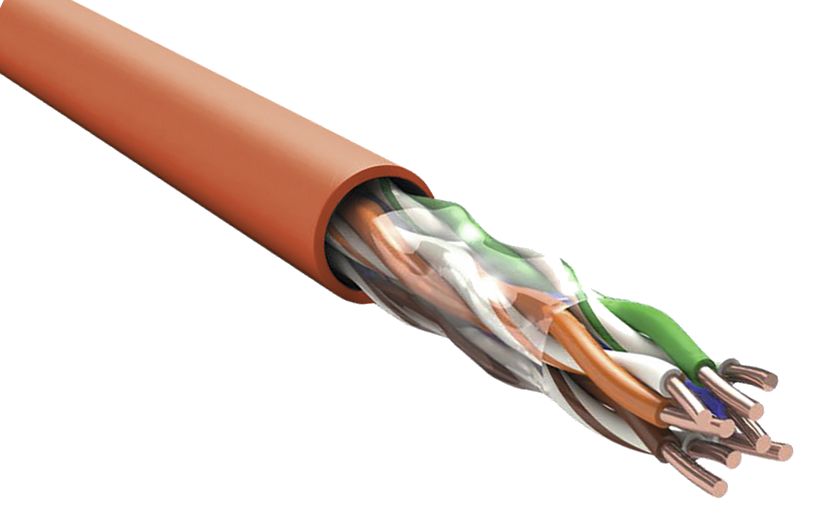

LC1-C5E02-167 / LC1-C5E04-167 (оболочка FRHF)Оболочка из безгалогенного малодымного компаунда (LSZH).

Жила	медь, диаметр 0,52 мм
Внешний диаметр кабеля	5,5 мм

Конструкции: U/UTP — без экрана; F/UTP — общий экран из алюминиевой фольги. Пары скручены с разным шагом.
Конструкция соответствует ГОСТ Р 54429 и ISO/IEC 11801.
Электрика (таблица 2): волновое сопротивление 100 Ом при 100 МГц; сопротивление жилы постоянному току не более 9,5 Ом/100 м; несимметричность сопротивления жил пары не более 2,0 %; сопротивление изоляции не менее 500 МОм/100 м; скорость распространения (NVP) 69,0 %.

СОУЭ и пожарные системы по IP

Документ называет назначение: цифровая связь, пожарные системы и СОУЭ на IP-протоколе с Ethernet.

Локальные сети

Также указано применение в частных и коммерческих локальных сетях.

Какая длина бухты?

305 м.

Сколько пар?

В номенклатуре есть коды на 2 и 4 пары (LC1-C5E02… и LC1-C5E04…).

Рабочее напряжение здесь не более 145 В, это ниже, чем у огнестойкого кабеля КПС — не путать.
Из-за распознавания скана (OCR) таблица затухания и перекрёстных наводок нечитаема — значения сверять по оригиналу РЭ.
Соответствие кодов исполнениям U/UTP и F/UTP из распознанных таблиц надёжно не читается; при заказе сверять по каталогу.
