ИП212-52 (ИПДЛ-52): линейные оптические дымовые извещатели, двух- и однопозиционные
Линейная серия для больших площадей и высоких потолков: двухпозиционные 52 и 52С, однопозиционные с рефлектором 52М, 52СМ, 52СМД и адресный 52СМ-ИД.

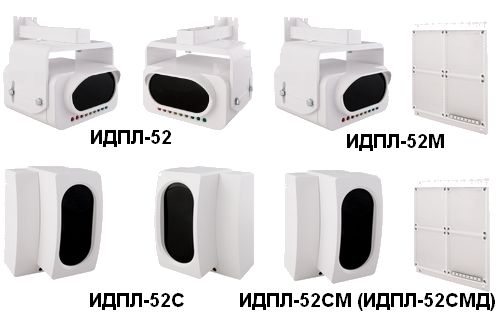

Модели семейства
ИП212-52 (ИПДЛ-52)Двухпозиционный: приёмник и передатчик отдельно, друг напротив друга; синхронизация по линии связи или по лучу.
| Расстояние | от 8 до 100 м (синхронизация по линии связи); без линии связи (самосинхронизация) — не более 50 м |
| Пороги срабатывания | 1,25 дБ (25%), 2 дБ (37%) и 3 дБ (50%) |
| Ширина защиты / площадь | не более 9 м / не более 900 м 2 |
| Питание | от 10 до 30 В |
| Ток в норме | не более 2,5 мА при питании передатчика от приёмника по линии связи; при раздельном питании приёмника и передатчика — 3,7 мА |
| Скачок тока «Внимание» | 7,5±0,75 мА |
| Габариты приёмника и передатчика | не более 140×135×70 мм, с юстировочным устройством не более 185×150×140 мм |
| Масса приёмника и передатчика | не более 0,4 кг, с юстировочным устройством не более 0,6 кг |
| Температура / защита | от минус 30 до +55 °C / IP40 |
ИП212-52С (ИПДЛ-52С)Двухпозиционный узкоугольный; увеличенная дальность и площадь; для помещений с хорошей геометрией стен.
| Расстояние | от 8 до 140 м |
| Пороги срабатывания | 1,25 дБ (25%), 2 дБ (37%), 3 дБ (50%) и 4,2 дБ (62%) |
| Ширина защиты / площадь | не более 9 м / не более 1260 м 2 |
| Питание | от 10 до 30 В |
| Ток в норме | не более 2,5 мА |
| Габариты приёмника и передатчика | не более 135×120×105 мм (по РЭ); на странице сайта — не более 135x120x100 мм |
| Масса приёмника и передатчика | не более 0,42 кг |
| Температура | от минус 30 до +55 °C |
ИП212-52М (ИПДЛ-52М)Однопозиционный на корпусе ИП212-52: приёмопередатчик и рефлектор-отражатель; варианты 8-80 м и 8-100 м (два рефлектора).
| Расстояние | от 8 до 100 м |
| Пороги срабатывания | 1 дБ (20%), 1,5 дБ (30%), 2,2 дБ (40%) и 3 дБ (50%) |
| Ширина защиты / площадь | не более 9 м / не более 900 м 2 |
| Ток в норме | не более 1,5 мА |
| Ток «Неисправность» | не более 11 мА в режиме «Реле», не более 1,5 мА в режиме «Ключ» |
| Габариты приёмопередатчика | не более 140×135×70 мм, с юстировочным устройством не более 185×150×140 мм |
| Рефлектор (РЭ) | не более 250×210×15 мм, не более 0,45 кг |
| Рефлектор (страница сайта) | не более 246х210х13 мм, не более 0,25 кг |
ИП212-52СМ (ИПДЛ-52СМ)Однопозиционный узкоугольный; в заказе указывается исполнение по дальности, на страницах сайта — 8-80, 8-100 и 8-120 м.
| Расстояние | по РЭ от 8 до 100 м; на страницах сайта до 120 м |
| Пороги срабатывания | 1 дБ (20%), 1,5 дБ (30%), 2,2 дБ (40%) и 3 дБ (50%) |
| Ширина защиты / площадь | не более 9 м / не более 900 м 2 |
| Ток в норме | не более 1,5 мА |
| Ток «Неисправность» | не более 11 мА в режиме «Реле», не более 1,5 мА в режиме «Ключ» |
| Приёмопередатчик | не более 135×120×105 мм, не более 0,42 кг |
| Рефлектор | не более 250×210×15 мм, не более 0,45 кг |
ИП212-52СМД (ИПДЛ-52СМД)Однопозиционный узкоугольный с малым током; варианты 8-60, 8-80, 8-100 и 8-120 м; для дальности до 60 м применяется малый рефлектор.
| Расстояние | по РЭ от 8 до 100 м; в заказе до 60, 80 или 100 м; на страницах сайта также 8-120 м |
| Пороги срабатывания | 1 дБ (20%), 1,5 дБ (30%), 2,2 дБ (40%) и 3 дБ (50%) |
| Ток в норме | не более 0,7 мА |
| Ток «Внимание» / «Пожар» / «Неисправность» | не более 10 мА / не более 35 мА / не более 0,85 мА |
| Скачок тока «Внимание» | 5,5±0,5 мА или 7,5±0,75 мА |
| Приёмопередатчик | не более 135×120×105 мм, не более 0,42 кг |
| Рефлектор стандартный | не более 250×210×15 мм, не более 0,45 кг |
| Рефлектор уменьшенный | не более 100×100×8 мм, не более 0,07 кг |
ИПДЛ-52СМ-ИД (адресный)Однопозиционный адресный (ИП212-52СМ-ИД); изготовитель РЭ — РИСПА (ГК СИГМА); подключается в адресный шлейф контроллера ИСБ «Индигирка».
| Расстояние | по заказу от 8 до 60 м, от 15 до 80 м, от 30 до 100 м или от 50 до 120 м; в РЭ общий диапазон от 8 до 120 м |
| Пороги срабатывания | 1 дБ (20%), 1,5 дБ (30%), 2,2 дБ (40%) и 3 дБ (50%) |
| Ширина защиты / площадь | не более 9 м / не более 1080 м 2 |
| Питание | от 10 до 30 В от источника, ток не более 2 мА |
| Адресный шлейф | 20 / 40 В, ток не более 0,3 мА; адрес от 1 до 255 |
| Приёмопередатчик | не более 135×120×105 мм, не более 0,42 кг |
| Рефлектор | не более 250×210×15 мм, не более 0,45 кг |
| Температура / защита | от минус 30 до 55 °C / IP40 |
Как это работает и подключается
- Принцип: ослабление ИК-луча в задымлённой среде; однопозиционный пропускает луч дважды (туда и обратно от рефлектора), поэтому пороги отличаются меньшим интервалом; для проверки порога часть рефлектора перекрывают в существенно большей доле, чем сам порог.
- Тактика — движками DIP-переключателя в приёмнике (у однопозиционных — в приёмопередатчике). Движок 1 — режим юстировки, 2 — выходной сигнал «Пожар» или «Внимание», 4 — быстрая или медленная компенсация, 5 и 6 — порог. У 52 движок 3 — синхронизация по лучу или по линии связи, у 52М/52СМ — «Неисправность»: реле или ключ.
- У 52: порог 50% — движки 5 и 6 выключены, 37% — 5 включён и 6 выключен, 25% — 6 включён. У однопозиционных: 50% — оба выключены, 40% — 5 включён, 30% — 6 включён, 20% — оба включены.
- Режим «Неисправность-ключ» — только для двухпроводных шлейфов с однополярным напряжением; реле — для знакопеременных и четырёхпроводных шлейфов.
- У 52СМД ток «Внимание» 5,5 мА выбирают для приборов «Радуга» и «Сигнал-20П», 7,5 мА — для ППК-2М, ВЭРС-ПК, «Гранит» и «Кварц»; при одноуровневом сигнале «Пожар» ток ограничивается на уровне 28 мА.
- Быстрая компенсация — для неотапливаемых помещений с быстрыми перепадами температуры, в остальных случаях — медленная.
- Рекомендованные пороги однопозиционных при средних условиях: 20% на 8-20 м, 30% на 10-30 м, 40% на 15-50 м, 50% на 30-100 м. У 52: 25% на 8-20 м, 37% на 15-45 м, 50% на 30-100 м.
- У двухпозиционных 52 и 52С синхронизация по линии связи почти всегда предпочтительнее: устойчивость к внешним оптическим помехам выше. Самосинхронизацию РЭ допускает при расстоянии не более 50 м, без мощных осветительных приборов в зоне диаграммы приёмника и при трудной прокладке линии.
- Юстировку облегчает тестер ИПДЛ-52.
Монтаж
- Приёмопередатчик и рефлектор — напротив друг друга на расстоянии от 8 до 100 м. Один рефлектор — автоподбор усиления на 25-80 м, два — на 30-100 м; ближе 25 м — один рефлектор с градуировкой, снятый с основы.
- Ширина защиты — по 4,5 м от оптической оси в каждую сторону; расстояние между оптическими осями соседних извещателей — не более 9 м.
- Угол между оптической осью и падающим светом (солнце, прожекторы) — не менее 10 градусов.
- Крепить на жёсткие неподвижные конструкции (кирпичные стены, капитальные колонны и балки), не на элементы с вибрацией и деформациями. Рефлектор — на плоской поверхности, перпендикуляр к которой отличается от направления на приёмопередатчик не более чем на 12 градусов (в РЭ на 52СМ-ИД — не более 10 градусов).
- Для однопозиционных: от оси луча до отражающих преград (воздуховоды из оцинковки, блестящие светильники, рёбра более 3 на 10 м) — не менее 0,3 м; уменьшение до 0,1 м — только если преград нет от 1 м до первой трети дистанции.
- Линия связи между приёмником и передатчиком 52 и 52С — двухжильный провод, сопротивление жил не более 220 Ом, ёмкость не более 15 000 пФ. В РЭ указан пример: КСПВ 2×0,5 до 300 м, ТРП 2×0,5 до 750 м.
- Кабель до выносного устройства УВ-ПРД-ПРМ (у 52 и 52С — УВ-ПРМ и УВ-ПРД) — не более 30 м. Клеммы принимают жилы от 0,2 до 1,5 мм 2 (диаметр от 0,5 до 1,3 мм); для жил тоньше 1 мм РЭ рекомендует петлевую формовку конца.
- При мощных постоянных электромагнитных помехах линии связи защищают (витая пара, экранирование); если помехи выше нормы РЭ, качество работы извещателей не гарантируется.
- Юстировка: приёмник и передатчик к началу надёжно закреплены, полностью смонтированы в систему, движки выставлены по выбранной тактике. Сначала приёмник по горизонтали, потом по вертикали и подстройка по горизонтали, затем так же передатчик, после — подстройка приёмника по вертикали и по горизонтали. Одну плоскость освобождают, другую держат зафиксированной. Болты — ключом № 8, не доводя до вминания шайб в пластмассу.
- Выход из режима юстировки (движок 1 выключить) — только при индикации «очень близко» или «близко». После этого около минуты переходный режим: на приёмник, передатчик и луч не должно быть никакого воздействия. Если после него «Неисправность-допуска» (три зелёных) — повторить выход из юстировки, не трогая положения.
Примеры
Большой зал или склад
Помещения большой площади, протяжённости или с высокими потолками, где точечные извещатели неэффективны; один извещатель — ширина защиты не более 9 м и площадь не более 900 м 2 (у 52С — 1260 м 2).
Двухпроводный шлейф с двухуровневым сигналом
Для сигнала «Внимание» скачком тока 7,5±0,75 мА (например, ППК-2М), при срабатывании двух извещателей — «Пожар»; для одноуровневого шлейфа выбирают режим «Пожар» с ограничением тока 35 мА.
Нет возможности тянуть линию к второй точке
Однопозиционные 52М, 52СМ, 52СМД — один блок и рефлектор на противоположной стене, без линии связи между двумя точками.
Адресная система Сигма-ИС
52СМ-ИД подключается двухпроводным адресным шлейфом к контроллеру ИСБ «Индигирка», адрес от 1 до 255.
Частые вопросы
Чем однопозиционные отличаются от двухпозиционных?
У 52 и 52С приёмник и передатчик — два блока на двух точках монтажа, нужна линия связи или самосинхронизация. У 52М, 52СМ, 52СМД и 52СМ-ИД приёмник и передатчик в одном корпусе, луч возвращается рефлектором-катафотом.
Какой ток в дежурном режиме?
У 52 и 52С — не более 2,5 мА, у 52М и 52СМ — не более 1,5 мА, у 52СМД — не более 0,7 мА, у 52СМ-ИД — не более 2 мА от источника питания или не более 0,3 мА от адресного шлейфа.
Можно ли обойтись без линии связи между приёмником и передатчиком?
Да, режим самосинхронизации по лучу, но дальность вдвое меньше: для ИПДЛ-52 не более 50 м вместо 100 м.
Какой извещатель взять, если нужно 140 м?
Только двухпозиционный ИП212-52С: до 140 м. У однопозиционных по РЭ предел 100 м (у 52СМ-ИД — 120 м).
Нюансы и грабли
- Паразитные отражения — главная причина сбоев у однопозиционных; заранее величину не определить.
- Соседний рефлектор при близкой установке участвует в отражённом луче: при проверке чувствительности перекрывают и его.
- Включение режима юстировки сопровождается сигналом «Неисправность», он уходит на прибор, если схема подключения его транслирует; дежурного предупредить до начала.
- Индикация «меньше меньшего» при юстировке 52 — диаграммы сильно разведены, на передатчик нет питания (в режиме самосинхронизации) или расстояние больше допустимого (100 м при синхронизации по линии связи и 50 м при самосинхронизации); «больше большего» — расстояние меньше 8 м.
- Дальность самосинхронизации вдвое меньше, чем по линии связи: у 52 это 50 м против 100 м; путают при проектировании.
- Однопозиционные 52СМ, 52СМД, 52М заказываются под конкретную дальность — сверяться с расстоянием на объекте, а не только с максимумом диапазона.
- Запрещены ацетон и растворители для линз и катафотов (оргстекло Plexiglas): протирать мягкой не ворсистой тканью, смоченной водой или спиртом.
- Расхождения по моделям: диапазон у 52М/52СМ/52СМД на страницах (8-60/80/100/120 м) не совпадает с РЭ (от 8 до 100 м); рефлектор 52М — 250×210×15 мм и 0,45 кг по РЭ против 246х210х13 мм и 0,25 кг на странице; габарит 52С/52СМ/52СМД — 105 мм по РЭ, на страницах 100 мм. Ориентироваться на РЭ конкретного исполнения.
- РЭ на 52СМ-ИД выпущено под маркой «СИГМА», изготовитель — РИСПА (ГК СИГМА), остальные РЭ — ИВС-Сигналспецавтоматика. В заказной записи 52СМ-ИД диапазон «от 15 до 80 м», на рисунке РЭ тот же вариант подписан «от 25 до 80 м» — уточнять при заказе.
