ИО40920-2 и ИО10220-2 — охранный объёмник и «герконовая» точка на линии R3
Два охранных адресных извещателя: ИО40920-2 — ИК-объёмник (12 м, 110°) для помещений, ИО10220-2 — магнитоуправляемый на двери, окна, шкафы. Оба на АЛС с R3, один адрес, без полярности.
Модели семейства

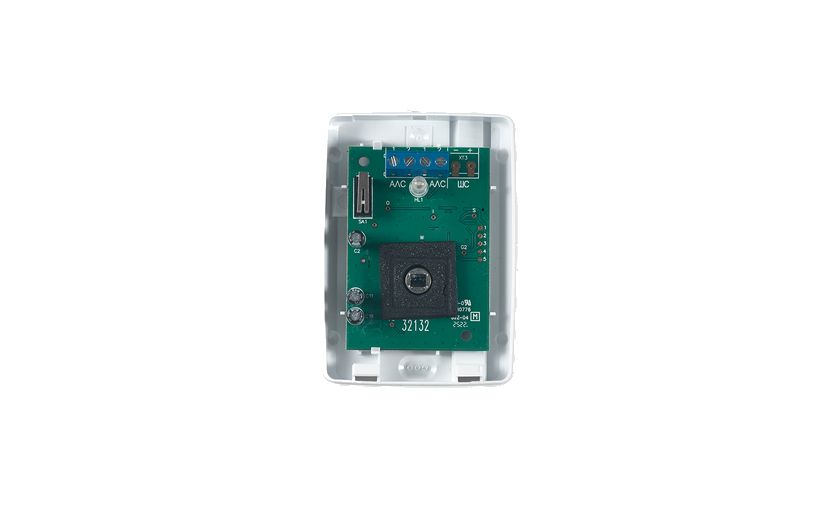

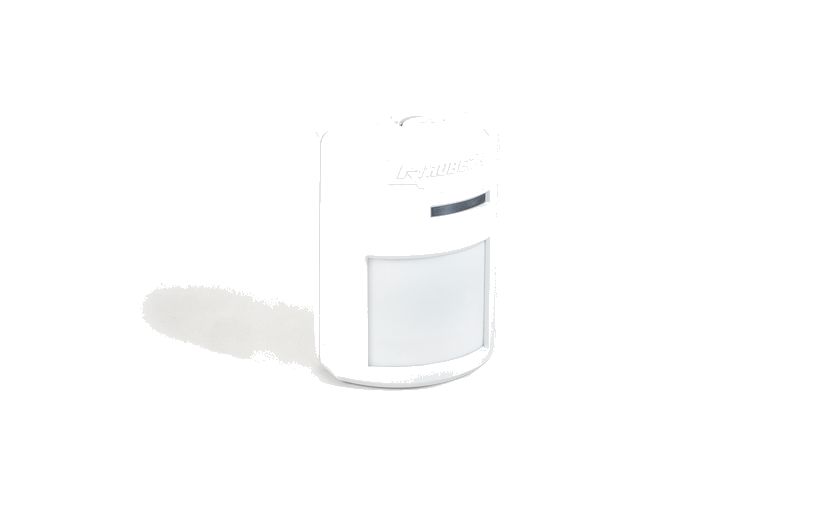

ИО40920-2объёмный оптико-электронный пассивный (PIR) адресный
| Зона обнаружения | дальность ≤ 12 м, угол обзора ≥ 110°, настенная установка |
| Питание | от АЛС, 32 ± 4 В; ток ≤ 0,21 мА |
| Функции | тревога при пересечении зоны, контроль вскрытия корпуса, светоиндикация (отключается в FireSec) |
| Готовность | после включения ≤ 60 с |
| Корпус | 94×65×40 мм, ≤ 0,1 кг, IP41 |
| Среда | −20…+55 °С, вл. 98 % без конденсата, закрытые помещения |
| Тест | кнопка ТЕСТ (она же датчик вскрытия); оптический тестер ОТ-1; имитация нарушителя 0,3 и 3 м/с |
| Надёжность | наработка ≥ 60 000 ч, срок службы 10 лет, сейсмика 9 баллов |

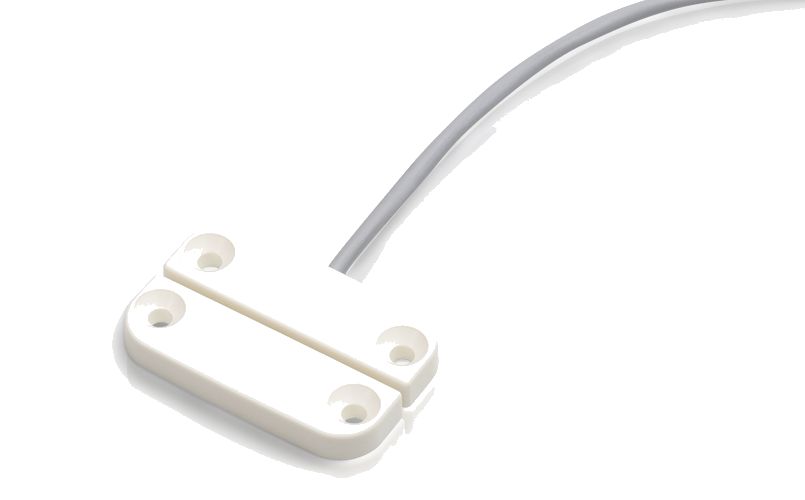

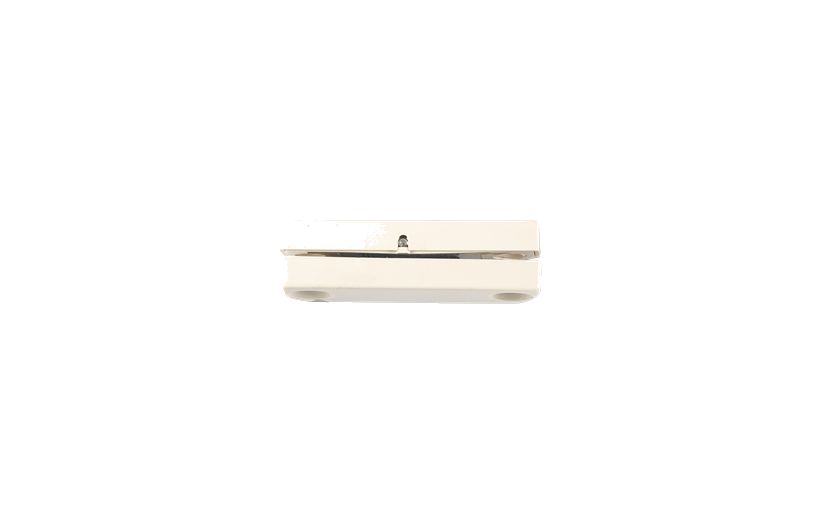

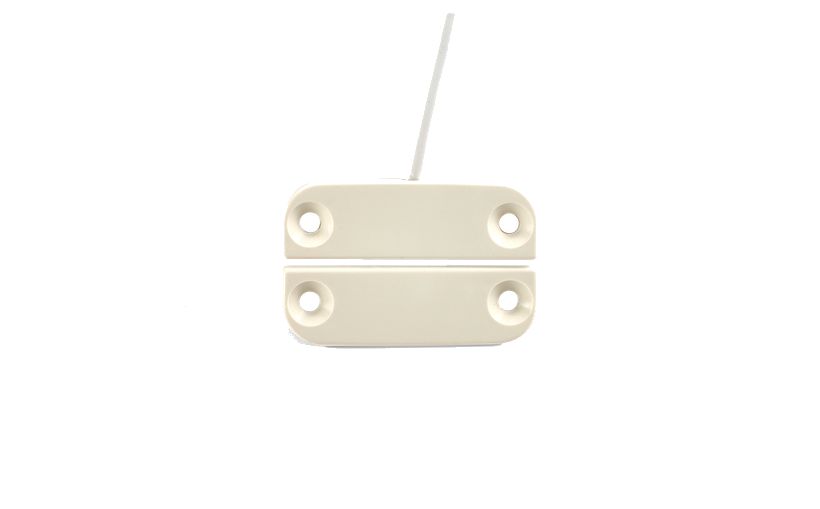

ИО10220-2точечный магнитоуправляемый адресный (исполнерный блок + задающий блок/магнит)
| Срабатывание | удаление ИБ от ЗБ на ≥ 50 мм; возврат — сближение ≤ 10 мм (ортогональные направления) |
| Монтажный допуск | несовпадение ЗБ и ИБ ≤ 3 мм |
| Восстановление | нормальное состояние ≤ 10 с после закрытия |
| Готовность | к работе ≤ 10 с после включения |
| Питание | от АЛС, ток ≤ 0,72 мА при 32±4 В |
| Извещения | «Тревога», «Тест» (по лучу тестера ОТ-1 — кнопки ТЕСТ на извещателе нет), «Неисправность», нормальное состояние |
| Габариты | ИБ и ЗБ ≤ 17×52×7 мм; 0,02/0,01 кг; выводы ≥ 0,4 м |
| Среда | −30…+55 °С, вл. 98 %, IP41, внутри зданий (класс II ГОСТ Р 54455) |
| Ремонтопригодность | неремонтируемое (ГОСТ 27.003), только замена |
| Надёжность | наработка на отказ ≥ 60 000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч — 0,98, сейсмостойкость 9 баллов по MSK-64 |
Как это работает и подключается
- Адрес присваивается программатором ПКУ-1-R3 или с прибора по АЛС1/АЛС2/АЛСТ; хранится в энергонезависимой памяти. При подключении прибор идентифицирует извещатель по адресу и сам прописывает параметры из конфигурации.
- Конфигурирование — FireSec «Администратор»: в том числе вкладка «Работа светодиода» у ИО40920-2 — индикацию можно запретить (по умолчанию извещатель мигает и под охраной, и нет).
- Индикация дежурного режима и тревоги одинакова у обоих: вспышка раз в 4–5 с в норме, 2 раза/с в тревоге. Режим «Тест» вызывается по-разному: у ИО40920-2 — нажатием кнопки ТЕСТ (она же датчик вскрытия), у ИО10220-2 — лучом внешнего оптического тестера ОТ-1 (своей кнопки нет).
- Контроль вскрытия корпуса — функция только ИО40920-2 (РЭ прямо перечисляет её в 1.2). У ИО10220-2 РЭ такой функции не заявляет: извещатель — пара ИБ/ЗБ (магнитоуправляемый контакт), тревога/тест/неисправность и норма передаются по АЛС адресно, а не сопротивлением классического шлейфа.
Монтаж
- ИО40920-2: рекомендуемая высота 2,2 м, крепление на шурупах к стене/кронштейну; индикатор должен быть ВЫШЕ линзы (примечание РЭ к рисунку 2).
- Не вешать над отопительными приборами и у вентиляционных отверстий; избегать прямых солнечных лучей на извещатель; в зоне — никаких штор, растений и ламп накаливания.
- Лёгкие металлические конструкции: крепить ИО40920-2 к несущим элементам (столб, ферма), а не прямо на стену/обшивку (требование РЭ п.5.2).
- Не над воротным проёмом: РЭ прямо запрещает установку над проёмом ворот — иней на линзе и корпусе зимой.
- Мебель/стекло/сетки в зоне = «мёртвые зоны» за ними — проектировать обзор без преград (РЭ п. 5.2).
- ИО10220-2: ИБ на неподвижную часть (раму), ЗБ на подвижную створку, отклонение блоков от номинала — не более 3 мм; не подвергать блоки ударам, не изгибать кабель ближе 20 мм от корпуса ИБ (РЭ 5.4). На магнитопроводящих (металлических) конструкциях — только через изоляционную прокладку (РЭ 5.8).
Примеры
Объём помещения на охране
ИО40920-2 в углу комнаты на 2,2 м: зона 12 м × 110°, контроль вскрытия корпуса встроен (кнопка ТЕСТ работает датчиком вскрытия).
Двери, ворота, витрины, шкафы
ИО10220-2: тревога при расхождении блоков ≥ 50 мм; несовпадение при монтаже до 3 мм допустимо; индустриальное исполнение выдерживает −30 °С (тамбур, холодный склад).
Смешанная АЛС
В одну линию R3 с пожарными ИП 212 и ручными ИПР можно вешать и охранные ИО: прибор различает типы, охранные события идут в отдельный охранный журнал.
Частые вопросы
Это «точные» извещатели, как в названии семейства?
По РЭ ИО40920-2 — объёмный пассивный ИК, ИО10220-2 — точечный магнитоуправляемый. Реестровое имя «Извещатель охранный точный» — огрубление классификатора; факт задокументирован в docs_note, вопрос закрыт текстами РЭ.
Нужен ли отдельный охранный прибор или хватит «Рубеж-2ОП»?
Хватит: ППКОПУ R3 — охранно-пожарный, охранные ИО — родные устройства АЛС; постановка/снятие зон, охранный журнал и сценарии штатные (см. карточку прибора).
У ИО10220-2 тоже есть датчик вскрытия, как у ИО40920-2?
Нет. РЭ ИО10220-2 заявляет только две функции — тревога при разведении ИБ/ЗБ и световая индикация; вскрытие корпуса не контролируется. Датчик вскрытия (кнопка ТЕСТ под крышкой) — только у ИО40920-2.
Нюансы и грабли
- PIR-канал ИО40920-2 реагирует не только на движение в зоне, но и на быстрые изменения температуры самого корпуса (РЭ 5.2) — место выбирается по требованиям РЭ, а не «где кабель удобно протянуть».
- «Мерзнет» зимой над воротами — иней на линзе и корпусе (РЭ 5.2 прямо запрещает такую установку); нижняя граница рабочей температуры ИО40920-2 −20 °С, но это про воздух, а не про наледь на линзе.
- ИО10220-2 срабатывает на ≥ 50 мм, а возвращается только на ≤ 10 мм — гистерезис большой: створка с люфтом/перекосом («на пружине») будет то висеть в тревоге, то не возвращаться; регулируется посадкой блоков, не программой.
- После монтажа ИО40920-2 не забудь пройти тест «прохода нарушителя» 0,3 и 3 м/с (п. 5.8 РЭ) — контролируя включение индикатора.
- Датчик вскрытия корпуса есть только у ИО40920-2 (кнопка ТЕСТ под крышкой). У ИО10220-2 такой функции нет — не путайте при пусконаладке: снятие ЗБ с подвижной части даст «Тревогу» (открывание), а не «Вскрытие».
- Публикованная карточка rubezh-io описывает ИО30920-2/32920-2 — другие модели, это НЕ дубль. В title_hint реестра семья названа «точный» — по РЭ ИО40920-2 объёмный, точечный — ИО10220-2.
Документация
- ИО40920-2 — РЭ ПАСН.425152.004 (ред. 3) + паспорт; ИО10220-2 — РЭ ПАСН.425123.001 (ред. 6) + паспорт.
- Классификация по ГОСТ Р 52435-2015 (ИО10220-2: автоматический, точечный, магнитоуправляемый, питание от АЛС).
- Электромагнитная совместимость — ГОСТ Р 50009-2000 (2 степень жёсткости, норма ЭИ1).
