«Пульсар 1» — извещатель пожарный пламени по двухпроводному шлейфу

Обнаруживает открытое пламя по ИК-излучению 0,8–1,1 мкм на дальности до 30 м, работает по двухпроводному шлейфу с ППК-2, «Сигнал-ВК», «Сигнал-20» и аналогичными приборами.

Извещатель пожарный пламени КБ Прибор «Пульсар 1»

Модели семейства

ИП330-101 «Пульсар 1-01Н/С»Базовое исполнение — чувствительный элемент расположен прямо в корпусе извещателя.

Дальность по очагу ТП-5 (0,1 м²)	30 м (L=0) / 15 м (L=1)
Дальность по очагу ТП-6 (0,1 м²)	12 м (L=0) / 6 м (L=1)
Время срабатывания	6 с (T=0) / 12 с (T=1)
Угол обзора	120°
Напряжение питания	9–28 В
Ток потребления в дежурном режиме	не более 300 мкА
Рабочая температура	Н: -10…+55 °C; С: -50…+55 °C
Габариты / масса	электронный блок 150×80×45 мм, не более 0,6 кг
Срок службы	10 лет

ИП330-110 «Пульсар 1-010Н/С»Чувствительный элемент — на поворотном устройстве на корпусе; оптическая ось разворачивается по вертикали и горизонтали.

Поворот оптической оси	по вертикали ±60°, по горизонтали ±90°
Дальность / время срабатывания / угол обзора	как у ИП330-101 (30/15 м по ТП-5, 6/12 с, 120°)
Напряжение питания	9–28 В
Рабочая температура	Н: -10…+55 °C; С: -50…+55 °C
Срок службы	10 лет

ИП330-111 «Пульсар 1-011Н/С»Чувствительный элемент вынесен на кабеле КЭ1 («витая пара в экране») длиной 0,5–25 м — для труднодоступных и локальных зон, электронный блок может стоять в другом помещении.

Длина кабеля КЭ1 выносного элемента	0,5–25 м (по заказу)
Поворот оптической оси	по вертикали ±60°, по горизонтали ±90°
Дальность / время срабатывания / угол обзора	как у ИП330-101 (30/15 м по ТП-5, 6/12 с, 120°)
Напряжение питания	9–28 В
Рабочая температура	Н: -10…+55 °C; С: -50…+55 °C
Срок службы	10 лет

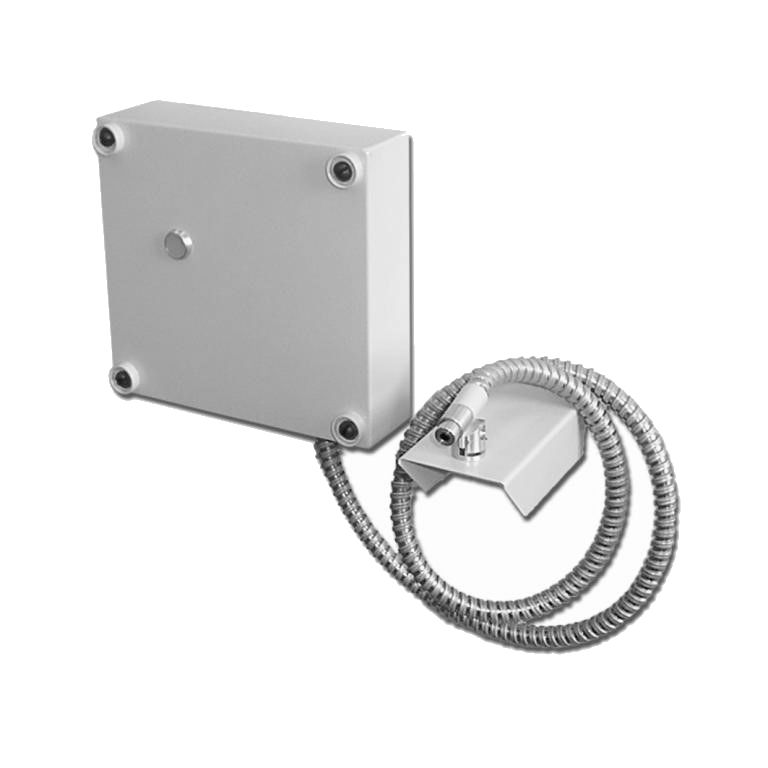

ИП330-111П «Пульсар 1-011П…»Промышленное исполнение с выносным элементом на кабеле КЭ1 в металлорукаве: 2- или 4-проводное подключение к ППКП, буквы Н/С/Т/К в названии задают температурный диапазон и способ выдачи сигнала.

Подключение	«Н»/«С» — двухпроводный шлейф; «Т» — 4-проводное с опторазвязанным транзисторным ключом; «К» — 4-проводное с выходом «сухой контакт»
Дальность по очагу ТП-5 / ТП-6	30/15 м (T=0) и 12/6 м (T=1)
Время срабатывания	6 с (T=0) / 12 с (T=1)
Угол обзора	типовой 120°, по заказу 30–120°
Степень защиты	электронный блок IP55, выносной чувствительный элемент IP66
Габариты	электронный блок 200×200×70 мм, выносной элемент 15×15×45 мм
Масса	не более 3,0 кг
Ток реле (К-исполнение)	не более 0,5 А при напряжении на контактах не более 36 В
Рабочее напряжение	9–28 В (Н/С) или 12–28 В (Т/К)
Срок службы	10 лет

Как это работает и подключается

Принцип действия — преобразование ИК-излучения в диапазоне 0,8–1,1 мкм от поля зрения чувствительного элемента в электрический сигнал; извещатель восстанавливаемый и обслуживаемый.
В дежурном режиме — импульсное свечение зелёного индикатора с периодом 7–10 с; при обнаружении пламени — сигнал «Пожар» в шлейф и красный индикатор.
Переключателем L задаётся дальность обнаружения (30 или 15 м по очагу ТП-5), переключателем T — время срабатывания (6 или 12 с); заводская установка L=0, T=1.
Возврат в дежурный режим — после снятия напряжения питания со шлейфа на время не менее 2 секунд.
Извещатель допускает переполюсовку питания, если длительность импульса переполюсовки не более 100 мс, а отношение периода переполюсовки к длительности противоположного импульса не менее 7,0.

Монтаж

Розетка крепится двумя винтами через отверстия диаметром 5 мм на расстоянии 70 мм; шлейф подключается к клеммной колодке ХР1 винтами М3 с соблюдением полярности.
Поле зрения ориентировать так, чтобы в него не попадали вращающиеся/колеблющиеся с частотой 2–20 Гц элементы и прямой солнечный свет или блики; при наружной установке оптическую ось желательно направлять на север.
Для ИП330-111/111П провести кабель КЭ1 к выносному чувствительному элементу и закрепить его кронштейном/крепёжно-юстировочным устройством К.11 (заказывается отдельно).
Проверка работоспособности: подать питание — не позднее 10 с индикатор должен зажечься зелёным (ток в шлейфе не более 300 мкА); тестовым очагом ТП-5 на расстоянии не более 30 м или излучателем Т-07 на расстоянии не более 15 м добиться срабатывания за не более 12 с.

Примеры

Склад с горючими материалами

РЭ рекомендует «Пульсар 1» для складов с древесиной, синтетическими волокнами, текстилем, спиртоводочной продукцией, резинотехническими изделиями.

Труднодоступная зона

ИП330-111/111П с выносным чувствительным элементом на кабеле — контроль зоны ограниченного доступа (хранилище, склад), пока электронный блок стоит в коридоре.

Частые вопросы

На каком расстоянии срабатывает «Пульсар 1»?

По очагу ТП-5 (нефтепродукты, 0,1 м²) — 30 м при L=0 или 15 м при L=1; по очагу ТП-6 (спирты) — 12 или 6 м соответственно.

Чем отличается ИП330-111 от ИП330-111П?

ИП330-111 — двухпроводный шлейф, IP41 корпус/IP66 выносной элемент, компактный кабель КЭ1. ИП330-111П — промышленное исполнение: IP55 корпус, 2- или 4-проводное подключение (варианты Т/К), масса до 3,0 кг.

Каким излучателем проверять работоспособность без открытого огня?

Тестовым излучателем Т-07 с расстояния не более 15 м — срабатывание должно произойти за не более 12 с.

Нюансы и грабли

L и T задают одновременно и дальность, и уровень помехозащищённости — увеличенное время срабатывания (T=1, 12 с) выбирают именно для повышения помехозащищённости, а не произвольно.
Модификация 111П — не тот же извещатель с другим кабелем: другой рабочий диапазон напряжений у Т/К-исполнений (12–28 В против 9–28 В у Н/С), другая степень защиты (IP55 корпус вместо IP41–IP66 у обычного 111) и другие габариты (200×200×70 мм против 150×80×45 мм).
Периодичность ТО зависит от типа помещения: офисы/жильё — ТО-1 раз в 6 мес., ТО-2 раз в 12 мес.; производственные помещения, склады, гаражи — ТО-1 раз в 3 мес., ТО-2 раз в 6 мес.

Документация

КБ Прибор (ООО «ППП «КБ Прибор», Екатеринбург) — РЭ РА001.00.00.00РЭ «Пульсар 1-01Н/С, 1-010Н/С, 1-011Н/С»
КБ Прибор — РЭ ИП1.00.00.00РЭ «Пульсар 1-011П» (модификации Н/С/НТ/СТ/НК/СК)
