«Пульсар 3» — извещатель пламени с одно- и двухспектральным приёмом, в том числе с выносным элементом на кабеле
От компактного односпектрального ИП330-301 до промышленных двухспектральных модификаций с выносным элементом на электрическом или оптоволоконном кабеле — линейка извещателей пламени.
Модели семейства
ИП330-301 «Пульсар 3-01»Базовое односпектральное исполнение, приём ИК 0,8–1,1 мкм, чувствительный элемент в корпусе.
| Дальность по очагу ТП-5 / ТП-6 (0,1 м²) | 30/12 м (L=30) или 15/6 м (L=15) |
| Время срабатывания | 7 с (T=7) / 14 с (T=14) / 21 с (T=21) |
| Угол обзора | 120° |
| Напряжение питания | 9–28 В |
| Ток потребления в дежурном режиме | не более 300 мкА |
| Рабочая температура | -40…+55 °C |
| Степень защиты | IP41 |
| Габариты / масса | 150×80×45 мм, не более 0,6 кг |
| Срок службы | 10 лет |

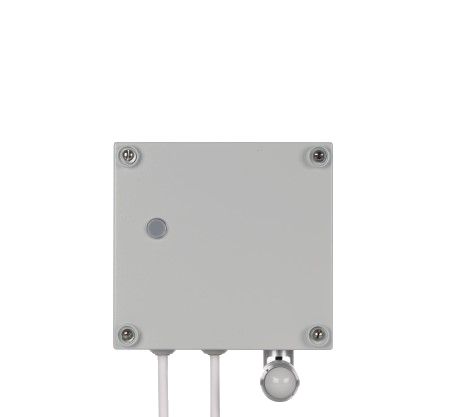

ИП330-313 «Пульсар 3-013Н/С(К)»Двухспектральный приём ИК 0,8–1,7 мкм по двум каналам (устойчив к помехам от освещения, сварки, бликов), корпус IP55 для открытых площадок; подключение по 4-проводному шлейфу.
| Дальность по очагу ТП-5 (0,1 м²) / ТП-6 (0,2 м²) | 30 / 12 м |
| Время срабатывания | типовое 10 с, максимальное 20 с |
| Угол обзора | типовой 90°, по заказу 30–90° |
| Рабочая температура | Н/НК: -10…+55 °C; С/СК: -50…+55 °C |
| Степень защиты оболочки | IP55 |
| Габариты | электронный блок 200×200×70 мм, чувствительный элемент 35×35×78 мм |
| Масса | не более 3,0 кг |
| Ток реле (К-исполнение) | не более 0,5 А при напряжении на контактах не более 36 В |
| Срок службы | 10 лет |

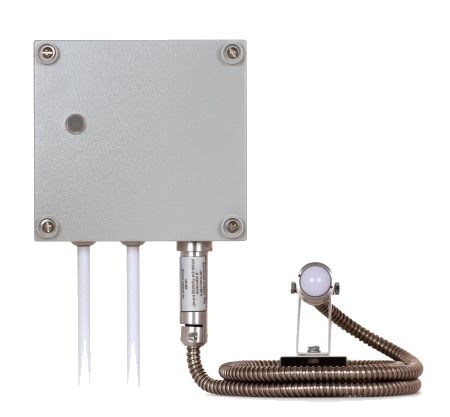

ИП330-314 «Пульсар 3-014Н/С(К)»Двухспектральный приём с выносным чувствительным элементом на электрическом кабеле КЭ2 (1–25 м) — для труднодоступных и горячих зон.
| Дальность по очагу ТП-5 (0,1 м²) / ТП-6 (0,2 м²) | 30 / 12 м |
| Время срабатывания | типовое 10 с, максимальное 20 с |
| Угол обзора | 120° |
| Длина кабеля КЭ2 | 1–25 м |
| Рабочая температура электронного блока | Н: -10…+60 °C; С: -60…+60 °C |
| Рабочая температура выносного элемента и кабеля | -60…+85 °C |
| Степень защиты | электронный блок IP55, выносной чувствительный элемент IP66 |
| Габариты | электронный блок 200×200×70 мм, выносной элемент 35×35×78 мм |
| Масса | не более 3,0 кг |
| Ток реле (К-исполнение) | не более 0,5 А при напряжении на контактах не более 36 В |
| Срок службы | 10 лет |

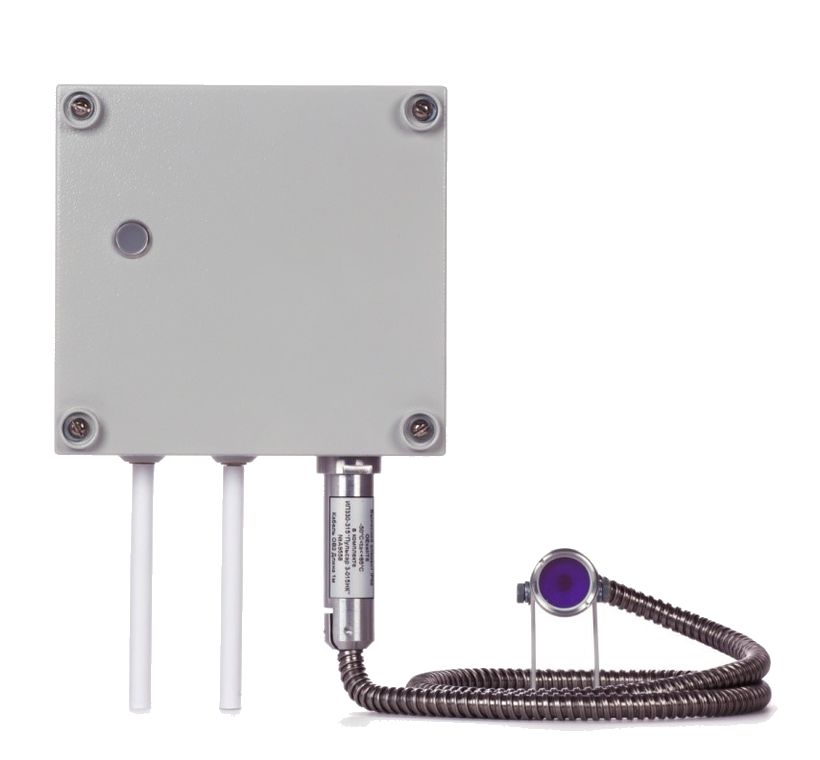

ИП330-315 «Пульсар 3-015Н/С(К/К2)»Двухспектральный приём с выносным оптическим элементом на оптоволоконном кабеле ОВ2 (1–25 м) — для взрывоопасных и труднодоступных зон; «2» в названии — сигналы «Пожар» и «Неисправность» двумя сухими контактами.
| Дальность по очагу ТП-5 (0,1 м²) / ТП-6 (0,2 м²) | 30 / 12 м |
| Время срабатывания | типовое 10 с, максимальное 20 с |
| Угол обзора | типовой 90°, по заказу 30–90° |
| Длина оптоволоконного кабеля ОВ2 | 1–25 м |
| Рабочая температура электронного блока | Н: -10…+60 °C; С: -60…+60 °C |
| Рабочая температура выносного оптического элемента и кабеля | -60…+85 °C (Н) до -60…+200 °C (С) |
| Степень защиты | электронный блок IP55, выносной оптический элемент IP66 |
| Габариты | электронный блок 200×200×70 мм, выносной элемент 35×35×78 мм |
| Масса | не более 3,0 кг |
| Ток реле (К-исполнение) | не более 0,5 А при напряжении на контактах не более 36 В |
| Срок службы | 10 лет |
Как это работает и подключается
- Двухспектральный приём (0,8–1,7 мкм по двум отдельным каналам) в 313/314/315 отличает эти модификации от односпектрального 3-01 (0,8–1,1 мкм) — цифровая обработка двух каналов исключает ложные срабатывания от искусственного освещения, электродуговой сварки, вибрации оборудования, солнечных бликов.
- ИП330-313 подключается по 4-проводному шлейфу: две линии — питание 12–28 В, две — информационная связь с ППКП; может работать в адресном или безадресном режиме (переключателем).
- ИП330-314/315 работают с выносным элементом: у 314 — чувствительный элемент на электрическом кабеле КЭ2, у 315 — оптический элемент на оптоволоконном кабеле ОВ2 (принимает сигнал без электрических проводов в опасной зоне).
- Буква «К» в названии — сигнал «Пожар» сухим контактом; буква «2» у 315 — дополнительно сухой контакт сигнала «Неисправность».
Монтаж
- У ИП330-301 первоначальные заводские установки переключателей — L=30 м (дальность по ТП-5), T=7 с (время срабатывания).
- Для 314/315 проложить кабель (КЭ2 электрический или ОВ2 оптоволоконный) до выносного элемента в зоне контроля, закрепив его отдельным креплением; для 313 — подключить 4-проводной шлейф с соблюдением полярности питания.
- Реле К-исполнений коммутируют ток не более 0,5 А при напряжении на контактах не более 36 В — рассчитывать нагрузку на резистор Rд или подключаемое устройство по этому пределу.
- Периодичность ТО и правила ориентации поля зрения — как у остальных «Пульсар»: избегать прямого солнца, вращающихся/мерцающих 2–20 Гц элементов в поле зрения.
Примеры
Компактная зона без спецусловий
ИП330-301 — базовая односпектральная версия, чувствительный элемент прямо в корпусе, для помещений без агрессивных сред.
Открытая площадка
ИП330-313 с IP55 позволяет ставить извещатель на открытых площадках, в отличие от IP41 у базового 3-01.
Горячая труднодоступная зона
ИП330-314/315 с выносным элементом на кабеле (электрическом КЭ2 или оптоволоконном ОВ2) держат до +85…+200 °C в точке контроля, пока электронный блок стоит в более мягких условиях.
Частые вопросы
Чем отличается ИП330-301 от ИП330-313?
ИП330-301 — односпектральный приём (0,8–1,1 мкм), корпус IP41; ИП330-313 — двухспектральный приём (0,8–1,7 мкм), корпус IP55, подключение по 4-проводному шлейфу, устойчивее к помехам от освещения и сварки.
Какой излучатель нужен для проверки «Пульсар 3»?
Тестовый излучатель Т-09 (с лазерным прицелом), проверка с расстояния не более 13 м, время срабатывания — не более 30 с.
Для чего нужен оптоволоконный кабель у ИП330-315?
Он передаёт оптический сигнал пламени без электрических проводов в опасной зоне — подходит для взрывоопасных участков и температур до +200 °C у выносного элемента.
Нюансы и грабли
- Модификации 3-01 и 3-013/014/015 — разные извещатели по принципу приёма: 3-01 односпектральный (0,8–1,1 мкм), остальные двухспектральные (0,8–1,7 мкм) — не путать характеристики между ними при подборе.
- Тестовым излучателем для «Пульсар 3» служит Т-09 (расстояние до 13 м) — излучатель Т-07, подходящий для «Пульсар 1/2/4», для «Пульсар 3» не годится.
- У 314/315 температурный диапазон электронного блока и выносного элемента разный (например, у 315С: блок -60…+60 °C, оптический элемент — до -60…+200 °C) — не путать эти цифры при проверке соответствия объекту.
Документация
- КБ Прибор (ООО «ППП «КБ Прибор», Екатеринбург) — РЭ «Пульсар 3-01» (ИП330-301)
- КБ Прибор — РЭ «Пульсар 3-013» (ИП330-313)
- КБ Прибор — РЭ «Пульсар 3-014» (ИП330-314)
- КБ Прибор — РЭ «Пульсар 3-015» (ИП330-315, взрывозащищённое исполнение)
