«Пульсар 4» — извещатель пламени с приёмом 0,8–1,1 мкм, есть исполнения с выносным элементом на кабеле и оптоволокне
От компактного корпусного 4-01 до промышленных 4-011П (кабель), 4-012 (оптоволокно) и 4-013 — линейка на одном принципе приёма пламени 0,8–1,1 мкм с разными вариантами монтажа.
Модели семейства
ИП330-401/410/411 «Пульсар 4-01/010/011»Базовые исполнения: чувствительный элемент в корпусе (401), на поворотном устройстве (410) или на кабеле КЭ1 (411).
| Дальность по очагу ТП-5 / ТП-6 (0,1 м²) | 30/12 м (L=30) или 15/6 м (L=15) |
| Время срабатывания | 7 с / 14 с / 21 с (T=7/14/21) |
| Угол обзора | 120° |
| Длина кабеля КЭ1 (для 411) | 1–25 м |
| Напряжение питания | 9–28 В |
| Ток потребления в дежурном режиме | не более 300 мкА |
| Рабочая температура | Н: -10…+55 °C; С: -50…+55 °C |
| Габариты | извещатель 150×80×45 мм, выносной чувствительный элемент 12×12×20 мм |
| Масса | не более 0,6 кг |
| Срок службы | 10 лет |

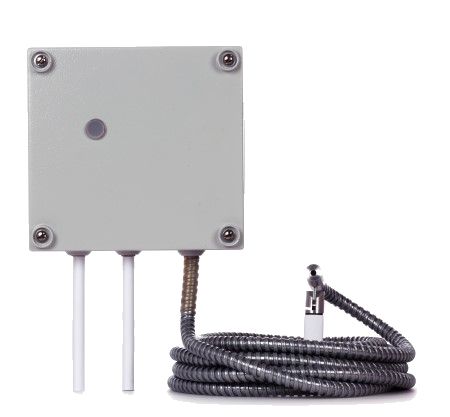

ИП330-411П «Пульсар 4-011П…»Промышленное исполнение: выносной чувствительный элемент на кабеле КЭ1 в металлорукаве, электронный блок отдельно.
| Дальность / время срабатывания / угол обзора | как у базовых (30/15 м по ТП-5, 7/14/21 с, типовой 120°, по заказу 30–120°) |
| Длина кабеля КЭ1 | 1–25 м |
| Степень защиты | электронный блок IP55, выносной чувствительный элемент IP66 |
| Габариты | электронный блок 200×200×70 мм, выносной чувствительный элемент 20×20×40 мм |
| Масса | электронный блок не более 3,0 кг, выносной элемент не более 0,035 кг |
| Срок службы | 10 лет |

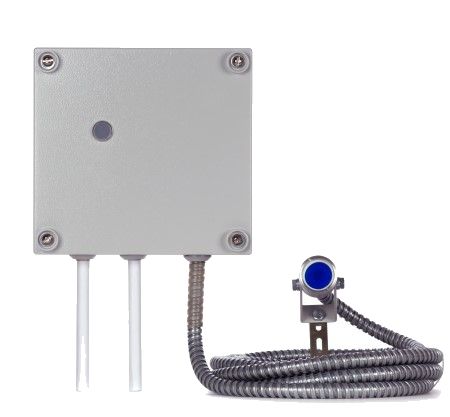

ИП330-412 «Пульсар 4-012…»Выносной оптический элемент на оптоволоконном кабеле ОВ1 — приём пламени без электрических проводов в зоне контроля.
| Дальность / время срабатывания | как у базовых (30/15 м по ТП-5, 7/14/21 с) |
| Угол обзора | типовой 90°, по заказу 30–90° |
| Длина оптоволоконного кабеля ОВ1 | 1–25 м |
| Степень защиты | электронный блок IP55, выносной оптический элемент IP66 |
| Габариты | электронный блок 200×200×70 мм, выносной оптический элемент 35×35×70 мм |
| Масса | электронный блок не более 3,5 кг, выносной оптический элемент не более 0,2 кг |
| Срок службы | 10 лет |

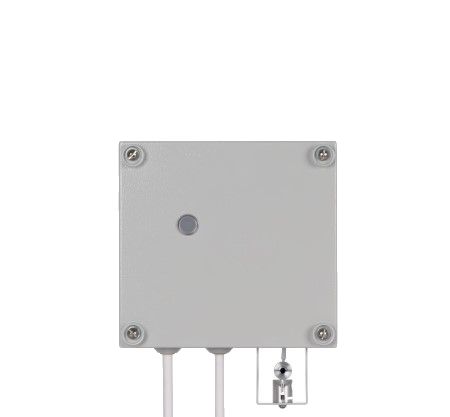

ИП330-413 «Пульсар 4-013…»Электронный блок и чувствительный элемент раздельно, без указанной в РЭ длины удалённого кабеля.
| Дальность / время срабатывания | как у базовых (30/15 м по ТП-5, 7/14/21 с) |
| Угол обзора | типовой 120°, по заказу 30–120° |
| Степень защиты | электронный блок IP55, чувствительный элемент IP66 |
| Габариты | электронный блок 200×200×70 мм, чувствительный элемент 20×20×40 мм |
| Масса | электронный блок не более 3,0 кг, чувствительный элемент не более 0,035 кг |
| Срок службы | 10 лет |
Как это работает и подключается
- Принцип действия у всей линейки — преобразование ИК-излучения в диапазоне 0,8–1,1 мкм в поле зрения чувствительного элемента в электрический сигнал; извещатель восстанавливаемый и обслуживаемый.
- Переключателем L задаётся дальность обнаружения (30 или 15 м по очагу ТП-5), переключателем T — время срабатывания (7/14/21 с).
- У 411/411П чувствительный элемент вынесен на электрическом кабеле КЭ1, у 412 — оптический элемент на оптоволоконном кабеле ОВ1 (без электрических проводов в зоне контроля).
Монтаж
- Для исполнений с выносным элементом (411, 411П, 412, 413) провести кабель до места контроля отдельно от силовых линий и закрепить чувствительный/оптический элемент в соответствии с проектом.
- Ориентировать поле зрения так, чтобы в него не попадали вращающиеся/мерцающие с частотой 2–20 Гц предметы и прямой солнечный свет.
- Электронный блок промышленных исполнений (411П/412/413) заметно тяжелее и крупнее базового 401 (200×200×70 мм против 150×80×45 мм) — учитывать при выборе места и крепления.
Примеры
Помещение без спецусловий
ИП330-401 — базовое исполнение, чувствительный элемент в корпусе, для типовых помещений.
Промышленная зона с металлорукавом
ИП330-411П — выносной элемент на кабеле КЭ1 в металлорукаве, для промышленных условий с механической защитой кабеля.
Зона без электрических проводов у очага
ИП330-412 передаёт сигнал по оптоволоконному кабелю ОВ1 — там, где электрический кабель у самого очага нежелателен.
Частые вопросы
Каким излучателем проверять «Пульсар 4»?
Тестовым излучателем Т-07: направить на оптический элемент с расстояния не более 10 м, срабатывание — не более 30 с.
Чем 411П отличается от 411?
411П — промышленное исполнение: электронный блок 200×200×70 мм (3,0 кг) с кабелем КЭ1 в металлорукаве, IP55/IP66; 411 — компактный вариант 150×80×45 мм (0,6 кг).
Какая максимальная длина оптоволоконного кабеля у 412?
До 25 м по заказу, минимальная — 1 м.
Нюансы и грабли
- У промышленных исполнений электронный блок и выносной элемент имеют разную степень защиты (IP55 у блока, IP66 у выносного элемента) — не путать при указании в проекте.
- Масса и габариты сильно различаются между базовыми (0,6 кг) и промышленными (3,0–3,5 кг электронный блок) исполнениями — не рассчитывать крепление по массе базовой модели.
- Тестировать «Пульсар 4» можно излучателем Т-07 (расстояние до 10 м, срабатывание не более 30 с) — Т-09 для этой серии не требуется (тот нужен для «Пульсар 3»).
Документация
- КБ Прибор (ООО «ППП «КБ Прибор», Екатеринбург) — РЭ «Пульсар 4-01/010/011» (ИП330-401/410/411)
- КБ Прибор — РЭ «Пульсар 4-011П» (ИП330-411П)
- КБ Прибор — РЭ «Пульсар 4-012» (ИП330-412)
- КБ Прибор — РЭ «Пульсар 4-013» (ИП330-413)
