КЭАЗ · автоматические выключатели дифференциального тока (дифавтоматы)
КЭАЗ АД12, АД14 — дифавтомат на DIN-рейку, 2 или 4 полюса, до 63 А
Дифференциальный автомат с электронным модулем защитного отключения: АД12 двухполюсный, АД14 четырёхполюсный, ток до 63 А, характеристика C, тип AC. Для щитков в быту и офисах.
Модели семейства
АД12 (2 полюса)Двухполюсный дифавтомат на 230 В; питание подводится к клеммам 1 и N сверху.
| Номинальное напряжение Ue | 230 В, 50 Гц |
| Номинальный ток In | 6; 10; 16; 20; 25; 32; 40; 50; 63 А |
| Характеристика срабатывания | C |
| Отключающая способность Icn | 4500 А |
| Тип по дифференциальному току | AC |
| Сечение подключаемого провода | 1,5÷25 мм² |
| Масса | не более 0,3 кг |
| Степень защиты | IP20 |

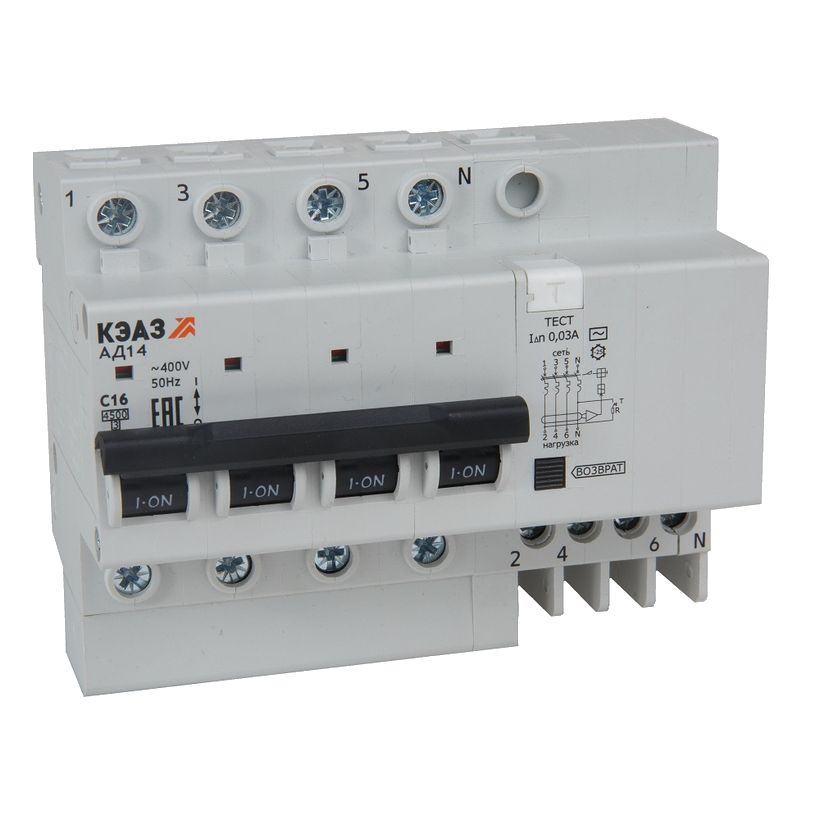

АД14 (4 полюса)Четырёхполюсный дифавтомат на 400 В; питание подводится к клеммам 1, 3, 5, N сверху.
| Номинальное напряжение Ue | 400 В, 50 Гц |
| Номинальный ток In | 6; 10; 16; 20; 25; 32; 40; 50; 63 А |
| Характеристика срабатывания | C |
| Отключающая способность Icn | 4500 А |
| Тип по дифференциальному току | AC |
| Сечение подключаемого провода | 1,5÷25 мм² |
| Масса | не более 0,6 кг |
| Степень защиты | IP20 |
Как это работает и подключается
- Аппарат состоит из автоматического выключателя (по ГОСТ IEC 60898-1) и модуля защитного отключения (МЗО). В МЗО стоят плата с электронной схемой усиления, питаемая от защищаемой сети, и трансформатор тока, выделяющий дифференциальный ток.
- Отключающий дифференциальный ток IΔn зависит от исполнения: 0,01 А — на номинальные токи 6…40 А; 0,03 А — на 10…63 А; 0,1 и 0,3 А — на 16, 25, 32, 40, 50, 63 А. Неотключающий ток — 0,5 IΔn.
- Время отключения (общий тип, без выдержки): не более 0,3 с при IΔn, 0,15 с при 2IΔn, 0,04 с при 5IΔn.
- При исчезновении напряжения сети аппарат автоматически не размыкается, но способен сработать при замыкании на землю.
- Есть кнопка «Т» (тест, устройство эксплуатационного контроля), кнопка «возврат» на МЗО и белая кнопка-индикатор срабатывания от тока утечки рядом с ручкой.
Монтаж
- Устанавливать в закрытом распределительном шкафу на 35 мм DIN-рейку; крепление защёлкой.
- Питание подводить сверху: АД12 — клеммы 1, N; АД14 — клеммы 1, 3, 5, N, со стороны знака «I».
- Затяжка винтов проводников — моментом (2,0±0,4) Н·м; клеммы принимают медные и алюминиевые проводники сечением от 1,5 до 25 мм².
- Рабочее положение вертикальное, знак «I» (включено) вверх; допустимый наклон — не более 2° в любую сторону.
- Условия: температура от −25 до +55 °C без росы и инея, высота не более 2000 м, влажность не более 50% при +40 °C, без электропроводящей пыли и агрессивной среды.
- Встраивать в щитки класса защиты не ниже I; работы — только квалифицированный электротехнический персонал.
Примеры
Однофазная линия в щитке
АД12 на линию 230 В: защита от перегрузки, короткого замыкания и тока утечки одним аппаратом.
Трёхфазная сеть
АД14 (400 В): производитель отдельно называет защиту людей и имущества от пожара при установке в трёхфазной сети.
Частые вопросы
Чем АД12 отличается от АД14?
Числом полюсов и напряжением: АД12 двухполюсный на 230 В, АД14 четырёхполюсный на 400 В. Остальное в таблице РЭ общее.
Электронный это аппарат или электромеханический?
В РЭ описана электронная схема усиления, питаемая от защищаемой сети; аппарат зависит от напряжения сети.
Как часто осматривать?
РЭ требует осмотра раз в год: очистка, крепление на рейке, затяжка винтов, включение и отключение без нагрузки, проверка кнопкой «Т».
Нюансы и грабли
- В зоне защиты нейтраль «N» не должна иметь соединений с заземлёнными элементами и защитным проводником PE — РЭ выносит это в предупреждение.
- Включение после срабатывания от дифференциального тока — в строгом порядке: сначала кнопка «возврат» на МЗО, затем взвод ручки. Ручка взводится — была утечка из-за нестабильной или кратковременной неисправности изоляции; не взводится — дефект изоляции у потребителя, в проводке щита или неисправен сам аппарат.
- Кнопка «возврат» осталась утопленной — сработала защита от сверхтока (перегрузка или КЗ); выступает из панели — причина в дифференциальном токе.
- Рабочая характеристика только AC: если проект требует тип A, эта серия не подходит.
- После монтажа и подачи напряжения нажать «Тест» — аппарат должен отключиться; проверка кнопкой «Т» входит и в ежегодный осмотр.
- Число полюсов связано с напряжением по таблице 1 РЭ: двухполюсные — 230 В, четырёхполюсные — 400 В; исполнение выбирать по сети.
Документация
- КЭАЗ — Руководство по эксплуатации АД12, АД14 (ГЖИК.641249.010РЭ/5)
- КЭАЗ — страница изделия на сайте производителя (https://keaz.ru/catalog/ustroystva-na-din-reyku/uzo-diff/ad-avtomaticheskie-vikluchateli-differencialnogo-toka-na-toki-do-63a-noviy)
