КЭАЗ OptiDin BM63 — модульный автомат 1–63 А, 1–4 полюса, 6–25 кА, AC и DC

Модульные автоматы на DIN-рейку: 1–4 полюса, 1–63 А, характеристики B, C, D, Z, L, K, 6–25 кА, исполнения на переменный и постоянный ток, аксессуары на защёлках.

КЭАЗ OptiDin BM63 (6–25 кА) — модульные автоматические выключатели

Модели семейства

OptiDin ВМ63, переменный токАвтомат по ГОСТ IEC 60898-1 (B, C, D) и ГОСТ Р 50030.2 (Z, L, K); 1P, 2P, 1P+N, 3P, 3P+N, 4P.

Напряжение AC 50 Гц	однополюсные 230/400 В; двухполюсные 230 В; трёх- и четырёхполюсные 400 В
Номинальный ток In	1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 А
Характеристики	B, C, D; Z, L, K
Предельная отключающая способность Icn	6; 10; 15; 20; 25 кА (по исполнениям)
Износостойкость	общая 10000 циклов; коммутационная на переменном токе 4000
Сечение проводников	1,5–25 мм² (п. 4.9 РЭ — от 1 мм²)
Момент затяжки	2,0±0,4 Н·м, шлиц PH2
Степень защиты	IP20
Импульсное напряжение Uimp	6 кВ
Масса	1P 0,125 кг; 2P 0,255 кг; 1P+N 0,24 кг; 3P 0,380 кг; 4P 0,5 кг; 3P+N 0,485 кг

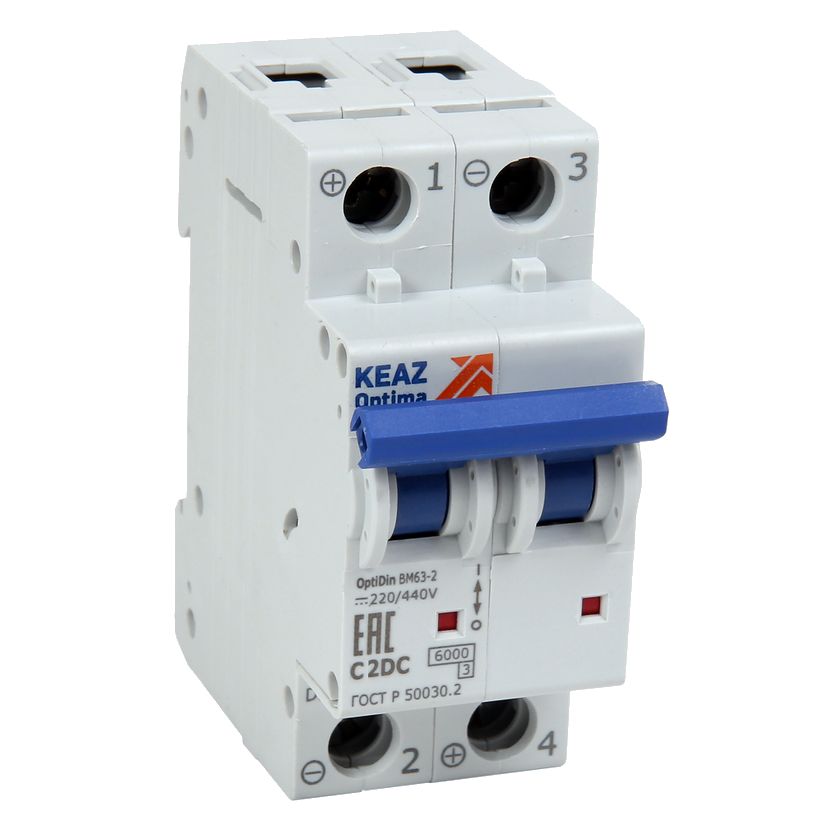

OptiDin ВМ63 DC, постоянный токИсполнения прямой и обратной полярности; в обозначении DC и RP. Отключающая способность на постоянном токе — только 6 кА.

Напряжение DC	однополюсные 220 В; двухполюсные 440 В; трёхполюсные 660 В; четырёхполюсные 880 В
Номинальный ток In	1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50 А
Характеристики	B, C (ГОСТ IEC 60898-2); Z, L, K
Коммутационная износостойкость	характеристики Z, L, K — 1500 циклов; B, C — 1000 циклов
Постоянная времени	≤4 мс

Как это работает и подключается

Мгновенное расцепление на переменном токе (без расцепления / расцепление): B — 3 In / 5 In; C — 5 In / 10 In; D — 10 In / 20 In. На постоянном токе: B — 4 In / 7 In; C — 7 In / 15 In.
Z, L, K без расцепления: 3,2 In, 6,4 In, 9,6 In (AC и DC). Расцепление: на переменном 4,8 In, 9,6 In, 14,4 In; на постоянном 8 In, 15 In, 30 In.
Аксессуары заказываются отдельно и ставятся потребителем: независимый расцепитель ВМ63-НР, вспомогательные контакты ВМ63-МСК1, ВМ63-МСК2, ВМ63-МССК2, расцепитель минимального и максимального напряжения ВМ63-РММН.
Потери на полюс: 1…10 А — 3,0 В·А; 13 и 16 А — 3,5; 20 и 25 А — 4,5; 32 А — 6,0; 40 А — 7,5; 50 А — 9,0; 63 А — 13,0 В·А.
Допустимый ток зависит от температуры (контрольная +30 °C): 16 А при +40 °C — 15,4 А, при +60 °C — 14,2 А; 32 А — 30,7 и 28,1 А; 63 А — 60,5 и 55,5 А.
Индикатор положения двухцветный: зелёный — разомкнуто, красный — замкнуто. Рассчитан на оперативные включения и отключения до 30 раз в сутки.

Монтаж

Устанавливать в распределительные и групповые щиты со степенью защиты не ниже IP30 на 35 мм DIN-рейку; монтаж и осмотр — при снятом напряжении.
Питание подводить к выводам 1, 3, 5, 7. Рабочее положение вертикальное, выводами 1, 3, 5, 7 вверх; допускаются повороты в плоскости установки до 90° в любую сторону.
Присоединяются медные или алюминиевые проводники 1–25 мм² или шина типа PIN либо FORK. Одновременно проводник и шину PIN в один зажим, а также медь и алюминий в один зажим подключать нельзя.
Провода закреплять без механических напряжений на выключателе; винты затягивать моментом 2,0±0,4 Н·м, рекомендуется шлиц PH2. Не рекомендуется электроинструмент без регулировки усилия затяжки.
Гибкие проводники изолируются на длине не менее 20 мм от выключателя.
Помещение — без взрывоопасных и разъедающих газов, токопроводящей пыли, брызг воды и капель масла; без постороннего лучистого нагрева. Температура от −60 до +60 °C, влажность 98% при +25 °C, высота до 2000 м.

Примеры

Ввод и групповые линии щита питания

Страница производителя называет возможность использовать автомат как вводное устройство из-за высокой отключающей способности.

Цепи постоянного тока

Исполнения на 220…880 В DC с прямой и обратной полярностью, схемы подключения в приложении Г РЭ.

Автомат с аксессуарами

К автомату на защёлках присоединяются независимый расцепитель, вспомогательные контакты, расцепитель минимального и максимального напряжения; страница — до трёх аксессуаров одновременно.

Частые вопросы

Какие аксессуары подходят?

Независимый расцепитель ВМ63-НР, модули вспомогательных контактов ВМ63-МСК1, МСК2, МССК2 и расцепитель мин. и макс. напряжения ВМ63-РММН; артикулы в п. 1.11 РЭ.

Есть ли приёмка Регистра?

Да, исполнения с приёмкой РЕГ (РКО для УХЛ3, РМРС для ОМ4) и RR для рельсового транспорта; для АЭС — класс безопасности 3Н.

Для постоянного тока годится?

Есть отдельные исполнения DC, в том числе обратной полярности; параметры — во второй модели.

Нюансы и грабли

Расхождение по отключающей способности: страница в ассортименте называет 4,5 и 6 кА…25 кА, РЭ — 6, 10, 15, 20, 25 кА (4,5 кА в РЭ нет).
Расхождение по температуре: страница — от −60 до +40 °C, РЭ — от −60 до +60 °C; при выборе тока смотреть снижение по приложению Д.
Расхождение по сечению: в таблице 1 РЭ и на странице — 1,5–25 мм², а п. 4.9 допускает от 1 мм²; точные диапазоны по типу проводника — в таблице 5 РЭ.
Отключающая способность 15, 20, 25 кА есть только у части токов: 15 кА — переменный ток 1–32 А с B, C, D и 32 А с Z; 20 кА — 20 и 25 А с Z, L, K; 25 кА — 1–16 А с Z, L, K (сноски страницы).
Выключатели постоянного тока имеют отключающую способность только 6 кА; двухполюсный автомат переменного тока допускается в цепи постоянного тока до 110 В с Icn 1500 А.
После отключения тока КЗ рекомендуется два-три раза выполнить «включение — отключение» без тока; повторно включать только после устранения причины.
Автомат рассчитан на работу без ремонта: при неисправности заменяется; осмотр — раз в год.

Документация

КЭАЗ — Руководство по эксплуатации OptiDin ВМ63 (ГЖИК.641266.008РЭ/9)
КЭАЗ — страница изделия на сайте производителя (https://keaz.ru/catalog/ustroystva-na-din-reyku/modulnie-avtomaticheskie-vikluchateli/optidin-bm63-modulnie-avtomaticheskie-vikluchateli-na-toki-do-63a-s-aksessuarami-na-zaschelkah)
