КЭАЗ · устройства защитного отключения (УЗО, ВДТ без защиты от сверхтока)
КЭАЗ OptiDin DM63 — электромеханическое УЗО 25–100 А, 2 и 4 полюса
Электромеханическое УЗО на DIN-рейку без защиты от перегрузки и КЗ: 2 и 4 полюса, 25–100 А, ток утечки 0,01–0,3 А, типы AC, A и селективные. Работает при обрыве нуля.
Модели семейства
OptiDin DM63, 2PДвухполюсное УЗО на 230 В; питание на выводы 1 и N.
| Номинальное напряжение | 230 В, 50/60 Гц |
| Номинальный ток In | 25; 40; 63; 80; 100 А |
| Отключающий дифференциальный ток IΔn | 0,01; 0,03; 0,1; 0,3 А |
| Тип по дифференциальному току | AC, A, а также селективные AC-S и A-S |
| Условный ток КЗ Inc | 6000 или 10000 А |
| Сечение подключаемых проводников | 1–35 мм² |
| Момент затяжки | (3,5±0,4) Н·м |
| Степень защиты | IP20 |
| Масса | 0,21 кг |

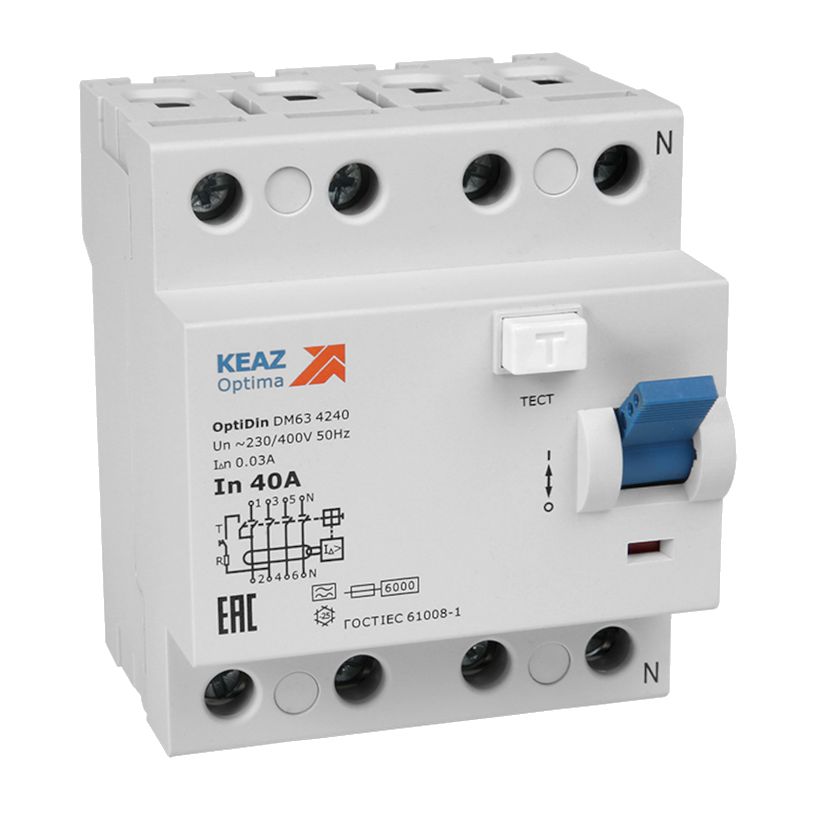

OptiDin DM63, 4PЧетырёхполюсное УЗО на 230/400 В; питание на выводы 1, 3, 5, N.
| Номинальное напряжение | 230/400 В, 50/60 Гц |
| Номинальный ток In | 25; 40; 63; 80; 100 А |
| Отключающий дифференциальный ток IΔn | 0,01; 0,03; 0,1; 0,3 А |
| Тип по дифференциальному току | AC, A, а также селективные AC-S и A-S |
| Условный ток КЗ Inc | 6000 или 10000 А |
| Сечение подключаемых проводников | 1–35 мм² |
| Момент затяжки | (3,5±0,4) Н·м |
| Степень защиты | IP20 |
| Масса | 0,35 кг |
Как это работает и подключается
- Электромеханическое УЗО: функционально не зависит от напряжения сети (собственного потребления нет) и не размыкается автоматически при исчезновении напряжения. Ток утечки выделяет дифференциальный трансформатор, реагирует поляризованное реле.
- Сохраняет работоспособность при обрыве нулевого проводника и при отклонениях напряжения однофазной сети от 24 до 253 В, трёхфазной от 24 до 440 В.
- Не предназначено для отключения токов КЗ и перегрузки: ставится последовательно с автоматом или плавким предохранителем.
- Номинальный ток УЗО выбирать не меньше номинального тока вышестоящего автомата или предохранителя — иначе УЗО не выдержит временные перегрузки.
- Время отключения общего типа по таблице РЭ: не более 0,3 с при IΔn, 0,15 с при 2IΔn, 0,04 с при 5IΔn.
- Выдерживаемые значения при защите вышестоящим выключателем (In, А: пиковый ток Ip, кА / I²t, кА²с): 25 — 1,7 / 3,7; 40 — 3 / 11,5; 63 — 4,05 / 25; 80 — 4,7 / 31; 100 — 5,3 / 48.
- Индикатор состояния главной цепи показывает положение контактов независимо от положения рукоятки: зелёный — отключено, красный — включено.
Монтаж
- Установка в распределительном шкафу на 35 мм DIN-рейку; рабочее положение вертикальное, выводами 1, N (или 1, 3, 5, N) вверх, допустим наклон на 90° в любую сторону.
- Двухполюсное: фазный проводник на зажимы «1» и «2», нейтральный на «N». Четырёхполюсное: фазы на «1», «3», «5» и «2», «4», «6», нейтральный на «N».
- В зоне защиты нейтраль «N» не должна иметь соединений с заземлёнными элементами и защитным проводником PE — предупреждение в РЭ.
- Применяется в системах заземления TN-S, TN-C, TN-C-S, TT.
- Винты затягивать моментом (3,5±0,4) Н·м. Присоединяются медь и алюминий 1–35 мм² или шины PIN и FORK; по таблице 6 РЭ диапазон 1–25 мм² — без подготовки жилы, 25–35 мм² — с подготовкой.
- Воздушные зазоры и пути утечки до доступных металлических частей — не менее 5 мм; встраивать в щитки класса защиты не ниже I.
Примеры
Групповая линия офиса или жилого здания
УЗО ставится последовательно с автоматом или предохранителем и защищает людей и от пожара из-за токов утечки.
Трёхфазная линия
Четырёхполюсное УЗО 25–100 А на 230/400 В; номинальный ток выбирается не меньше тока вышестоящего автомата или предохранителя.
Частые вопросы
Электронное или электромеханическое?
Электромеханическое: РЭ — функционально не зависит от напряжения сети.
Защищает ли от КЗ?
Нет, только от токов утечки; защита от перегрузки и КЗ — вышестоящим автоматом или предохранителем.
Какая максимальная жила?
До 35 мм² (с подготовкой жилы).
Нюансы и грабли
- УЗО не заменяет автомат: РЭ прямо пишет, что ВДТ не предназначены для отключения токов КЗ и перегрузки — ставить последовательно с автоматом или предохранителем.
- Расхождение страницы и РЭ по времени отключения: страница — не более 0,1 с при номинальном дифференциальном токе, РЭ (таблица 2) — 0,3 с при IΔn и 0,15 с при 2IΔn.
- Расхождение по температуре: страница — от −25 до +40 °C, РЭ — от −25 до +60 °C.
- Расхождение по износостойкости: страница — общая 10000 и коммутационная 4000 циклов, РЭ — общая 26000 и коммутационная 6000.
- Расхождение по условному току КЗ: страница — 6000 А, РЭ — 6000 или 10000 А (в обозначении 10 для 10 кА). Включающая и отключающая способность: страница — 1000 А, РЭ — 630 А до 63 А, 800 А на 80 А, 1000 А на 100 А.
- Расхождение по типам: страница называет AC и A, РЭ — также селективные AC-S и A-S (с выдержкой по времени).
- Исправность проверять кнопкой «Т» после монтажа и не реже одного раза в месяц; ремонту не подлежит, неисправное заменяют.
