КЭАЗ OptiDin DM63 4,5 кА — электромеханическое УЗО 25–63 А, 2 и 4 полюса
Электромеханическое УЗО для квартирных и этажных щитов: 2 и 4 полюса, 25, 40, 63 А, ток утечки 0,01–0,3 А, типы AC и A, УХЛ4. Работает при пониженном напряжении и обрыве нуля.
Модели семейства
OptiDin DM63 4,5 кА, 2P (1P+N)Двухполюсное УЗО на 230 В; питание на выводы 1 и N сверху.
| Номинальное напряжение | 230 В, 50/60 Гц |
| Номинальный ток In | 25, 40, 63 А |
| Отключающий дифференциальный ток IΔn | 0,01; 0,03; 0,1; 0,3 А |
| Тип по дифференциальному току | AC и A |
| Условный ток КЗ Inc | 4500 А |
| Включающая и отключающая способность Im | 630 А |
| Сечение проводников | 1–35 мм² |
| Момент затяжки | (3,5±0,4) Н·м |
| Масса | 0,21 кг |

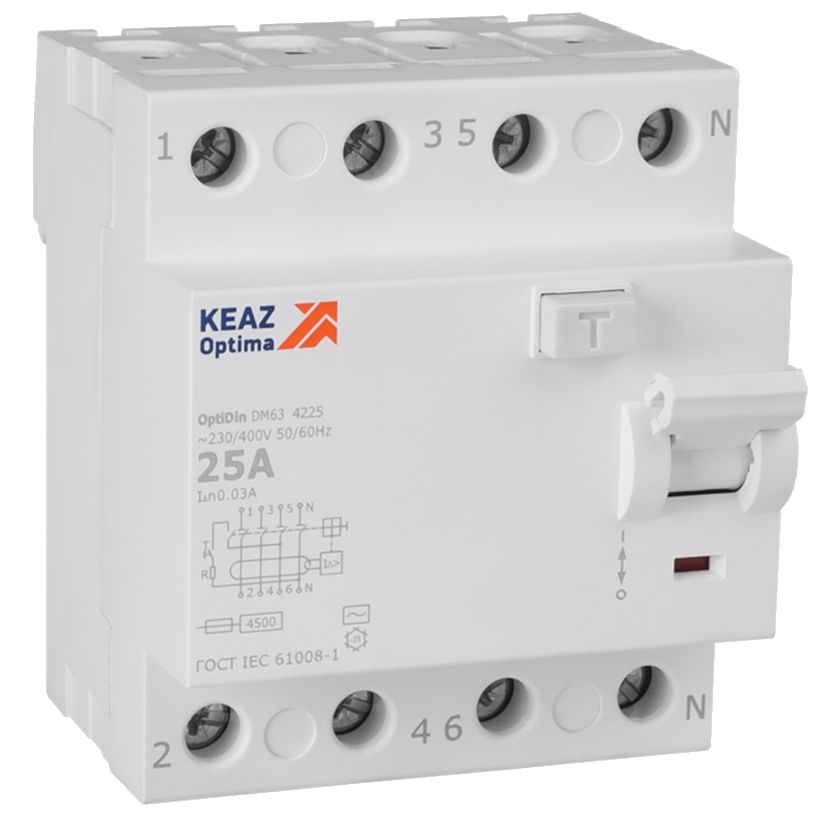

OptiDin DM63 4,5 кА, 4P (3P+N)Четырёхполюсное УЗО на 230/400 В; питание на выводы 1, 3, 5, N сверху.
| Номинальное напряжение | 230/400 В, 50/60 Гц |
| Номинальный ток In | 25, 40, 63 А |
| Отключающий дифференциальный ток IΔn | 0,01; 0,03; 0,1; 0,3 А |
| Тип по дифференциальному току | AC и A |
| Условный ток КЗ Inc | 4500 А |
| Включающая и отключающая способность Im | 630 А |
| Сечение проводников | 1–35 мм² |
| Момент затяжки | (3,5±0,4) Н·м |
| Масса | 0,35 кг |
Как это работает и подключается
- Электромеханическое УЗО: функционально не зависит от напряжения сети, собственного потребления нет; сохраняет работоспособность при любых колебаниях и критически низком напряжении и при обрыве нулевого проводника.
- Отклонения напряжения: однофазная сеть от 24 до 253 В, трёхфазная от 24 до 440 В.
- Не предназначено для отключения токов КЗ и перегрузки: защита — вышестоящим автоматом или предохранителем; номинальный ток УЗО выбирать не меньше тока вышестоящего аппарата.
- Время отключения общего типа по таблице РЭ: не более 0,3 с при IΔn, 0,15 с при 2IΔn, 0,04 с при 5IΔn.
- Выдерживаемые значения при защите вышестоящим выключателем (In, А: пиковый ток Ip, кА / I²t, кА²с): 25 — 1,5 / 3,1; 40 — 2,7 / 9,7; 63 — 3,9 / 28.
- Индикатор состояния главной цепи независим от рукоятки: зелёный — отключено, красный — включено, он же показывает аварийное отключение.
Монтаж
- Установка в распределительном шкафу на 35 мм DIN-рейку; рабочее положение вертикальное, выводами 1, N (или 1, 3, 5, N) вверх, допустим наклон на 90° в любую сторону.
- Двухполюсное: фазный проводник на зажимы «1» и «2», нейтральный на «N». Четырёхполюсное: фазы на «1», «3», «5» и «2», «4», «6», нейтральный на «N».
- В зоне защиты нейтраль «N» не должна иметь соединений с заземлёнными элементами и защитным проводником PE.
- Системы заземления TN-S, TN-C, TN-C-S, TT. Винты затягивать моментом (3,5±0,4) Н·м; присоединяются медь и алюминий 1–35 мм² (до 25 мм² без подготовки жилы, 25–35 мм² — с подготовкой) или шины PIN и FORK.
- Температура от −25 до +60 °C без росы и инея; влажность не более 98% при +25 °C; высота не более 2000 м.
- Воздушные зазоры и пути утечки до доступных металлических частей — не менее 5 мм; встраивать в щитки класса защиты не ниже I.
Примеры
Квартирный или этажный щит
Страница: разработано для жилищного сектора; помехозащищённость позволяет размещать в одном щите УЗО, систему «умный дом» и/или Wi-Fi роутер.
Линия за автоматом
УЗО ставится последовательно с автоматом или плавким предохранителем (максимальный ток предохранителя gL — 63 А).
Частые вопросы
Электронное или электромеханическое?
Электромеханическое, без собственного потребления энергии.
Можно ли поставить рядом с Wi-Fi роутером и «умным домом»?
Страница: повышенная помехозащищённость гарантирует отсутствие ложных срабатываний, это позволяет размещать их в одном квартирном щите.
Срок службы?
По РЭ и странице — не менее 15 лет, гарантия 5 лет; износостойкость общая 15000 циклов, коммутационная 5000.
Нюансы и грабли
- УЗО не защищает от КЗ и перегрузки (РЭ п. 1.6): без автомата или предохранителя перед ним линия остаётся без защиты от сверхтока.
- Максимальный ток предохранителя gL перед УЗО — 63 А; условный ток КЗ УЗО — 4500 А.
- Тип смотреть в обозначении: AC реагирует на переменный ток утечки, A — также на постоянный пульсирующий.
- Кнопка «Т» — после монтажа и не реже одного раза в месяц; ремонту не подлежит, неисправное заменяют.
